シングルフェーズ 220Vac 19インチ リキティファーの 23.2KW 熱交換モジュール付き電源システム
プロダクト細部
220Vac 19インチ直す器
,ホット交換可能なモジュール19インチ直す器
,23.2KWの電源システム
シングルフェーズ 220Vac 23.2KW 電源システム 19インチ標準直線器
1テレコム・パワー・システム 詳細:
| 原産地:中国 (本土) シェンゼン | 単相 220Vac |
| ブランド名:ESTEL | 48V ((40~58Vdc調整可能) |
| モデル番号:EVCSE48200 | 出力 23.2KW |
| 製品名:AC/DC電源システム | 入力周波数:50/60Hz±10% |
| 認証:ISO9001,CE,3C,FCC,TLC | 出力電流:50~400A |
| 適用:送信装置,衛星通信の地上ステーション | パワーファクター ≥099 |
| 体重: 15kg | パラレルでの電流共有: ≤±3% |
| バッテリー入力: 100A*2 | 圧力の安定度精度 ≤±0.6% |
| 負荷出力: (10-63)A*10 | 効率性: ≥91% |
2矯正器システムの説明
EVCSE48400は,VSM-B制御モジュール,VRM48直線モジュール,およびAC-DC配送ユニットから構成されています. 容量は48V/50A~400Aに達し,ラックと直線器を組み合わせることができます.
1) 直流モジュールはアクティブパワーファクター補償技術を採用し,パワーファクターの値は0に達します.99.
2) AC 入力電圧の通常の動作範囲は90~290V,単相, (323V~480Vac,3相) まで広い.
3) 直流モジュールはフルブリッジソフトスイッチ技術を採用し,効率は96%まであります.
4) スマート バッテリー 管理 負荷電源オフと電池低電圧保護 (LVLD+LVBD) と二次電源オフ (二次電源スイッチ) 機能があります温度補償などの機能を実現できる自動電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池
5) 直流モジュールは,不損傷熱交換技術,プラグアンドプレイを採用し,交換時間は1分未満です.
6) ネットワーク設計,複数の通信インターフェイス (RS485などの) を提供し,柔軟なネットワーク,リアル限定のローカルおよびリモートモニタリング,監視なし.
7) ACおよびDC側のための雷保護設計,雷雨地域に適しています.
8) 障害防止および障害アラーム機能をサポートする.
9) 操作と保守に便利で,壁に設置され,効果的にスペースを節約できます.
10) 超低放射線 高度な電磁互換性設計を採用する
3矯正器制御モジュール 技術パラメータ
| インプット | |
| 格付け波動 | 単相 220Vac |
| 動作電圧範囲 | 90~300Vac |
| 流動 | ≤18.5A |
| 頻度 | 50/60Hz±10% |
| パワーファクター | ≥0.99 |
| 生産量 | |
| 電圧 | 48V ((40~58Vdc調整可能) |
| 流動 | 50A@58 |
| パラレルでの現在の共有 | ≤±3% |
| 圧力の安定性精度 | ≤±0.6% |
| 保護 | 超電圧,超電流,出力短回路,超温度 |
| その他のデータ | |
| 効率性 | ≥92% |
| 冷却モード | 扇風機冷却 |
| 動作温度 | -10~+55°C |
| 保護級の程度 | IP20 |
| リップル電圧 | ≤200mVpp |
| フォスフォメトリックノイズ | ≤2mVrms |
| 負荷効果 | ≤±0.5% |
| 負荷効果の復元時間 | ≤200μs |
| 源因効果 | ≤±0.1% |
| 尺寸 (mm) | 106 (W) ×218 (D) ×83.8 (H) |
| 体重 | 2.2kg |
| EMC | |
| 排出量 | EN50081-1とEN50081-2に従ってAC入力; EN50081-2に従ってDC出力 |
| 免疫力 | EN50081-1,EN50081-2に従って |
| 安全性 | IEC950,EN60950,EN41003,UL1950,AS/NZ3260 に準拠する |
3モデルEVCSE48400 動作原理
通常の条件では,直流モジュールと配送ユニットのすべてのパラメータは,監視モジュールの制御下にあり,事前に設定されたパラメータまたはユーザのコマンドに従って動作します.AC電源の故障の場合バッテリーの電圧が 42V ± 0.5V 未満になると,電池の電源が電池から放出されます.監視モジュールは電圧アラーム信号の下の電池を報告し,負荷出力を切断します,電源システムは動作を停止します. 外部AC電源が回復すると,システムは通常の作業状態に戻ります. (上記の監視データは,ユーザーがリセットできるシステムデフォルト値です).
4矯正器の適用
(1) 統合へのアクセス
(2) 室内配送及び拡張システム
(3) モバイルステーションと延長カバーシステム
(4) WLAN
(5) 衛星通信の地面駅とマイクロ波通信駅
(6) 弱電流配送室
(7) 他のAC/DC不中断電源システム
5配達担当者
商品は海路,航空,宅配,陸路,鉄道などで送れる.
次の配達業者を除いて,中国で最高の価格の配達業者を探すこともできます.

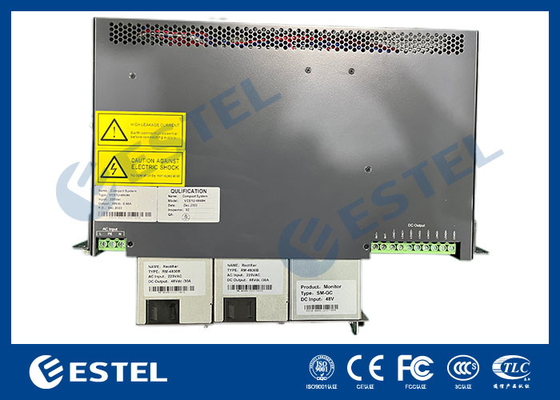

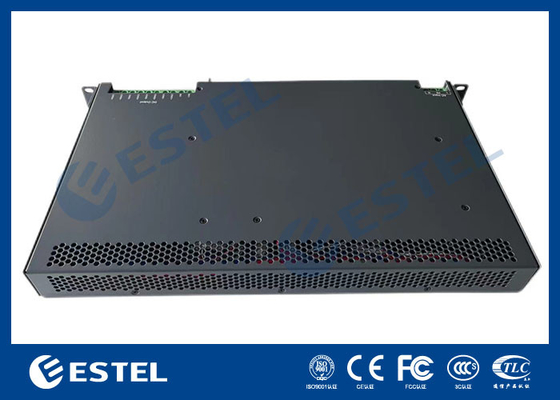

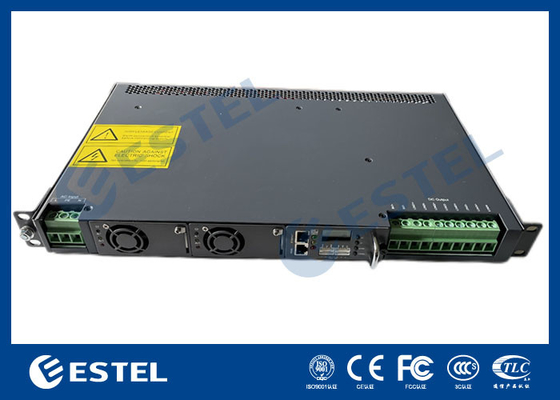

6製品写真:
-
