40U IP55 ガルヴァナイズされた鋼のインテリジェントアウトドアキャビネット 1500Wのエアコン
プロダクト細部
鉄鋼のガルバン化インテリジェント屋外キャビネット
,40U インテリジェント・アウトドア・キャビネット
,エアコン を 備えた 屋外 キャビネット
40U IP55 ガルヴァナイズされた鋼のインテリジェントアウトドアキャビネット 1500Wのエアコン
1簡潔な紹介
インテリジェント・アウトドア・キャビネットシリーズは 20mm の厚さの泡スン sandwich パネルとEPS 防火材料を内部に採用し,外部ボックスで構成されています.内部金属板の部品とアクセサリー箱は構造がコンパクトで 設置が簡単で 密封性能が優れ 保護グレードはIP55です
キャビネットは,機能に応じて機器キャビネット,電源キャビネット,バッテリーキャビネットに分かれています.
ベースステーションのための統合された屋外キャビネットは,シングルビンキャビネットとダブルビンキャビネットを採用します.シングルビンキャビネットの寸法は: 外部寸法W x D x H: 900mmx900mmx2100mm
装置キャビネット:主にAC電源配送ユニット,ダイナミックループモニタリングユニット,補助直通扇風機,LED照明と統合されています.
ドアとロック:主にAC電源配送ユニット,ダイナミックループモニタリングユニット,補助直通扇風機とLED照明と統合されています. キャビネットドアは組み込み構造を採用します.扉の間の隙間が狭いドアの開口角は>110°で,キャビネットドアは制限構造を含んでいます. ドアの制限装置は,ドアが"開いている"状態にあるとき制限機能を持っています.ドアロックは,引く棒とロックプレートの3点構造を採用構造が固く 盗難防止力も強い
2. 40U電磁鋼キャビネット 特徴:
内部または外部の使用のために設計された,危険な部分へのアクセスに対する職員への保護の程度を提供するための囲み.
固体外物 (落下した汚れ) の侵入から保護する
水 (雨,雪,雪) の侵入による設備への有害な影響に対して一定程度の保護を提供すること.内部に氷が形成されても 損傷を受けない
3エアコンの技術パラメータを持つ屋外用室:
| ポイント | タイプ | 技術パラメータ |
| 構造 | サイズ | 外部寸法:W×D×H 900×900×2000mm |
| レイアウト | 1つのコンパートメント | |
| 装置の設置方法 | 19 スタック,40U | |
| ドア | 外壁のキャビネット (サポート・ハンドロック) の防盗用3点錠付きの1つの玄関. | |
| 材料 | 金属鋼 | |
| 侵入防止 | IP55 | |
| 温度制御 | 冷却 | エアコンと扇風機 |
| 照明 | LEDランプ | 48VのLEDランプ |
| 温度 | 温度 | 作業温度: -40°C ~ +55°C |
| 保存温度: -50°C~+70°C | ||
| 輸送温度: -50°C ~ +70°C | ||
| 湿度 | 相対 の 湿度 | 5% ~ 100% |
| 圧力 | 空気圧 | 62kpa~101kpa (高度0m~5000mに似ている) |
| 放射線強度 | 太陽 放射線 の 濃度 | 1120 × ((1±5%) W/m2 |
4バッテリーキャビネット アクセサリー一覧:
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1 | 屋外電池キャビネット | 1 | PC | (1) 外部寸法:W×D×H 900×900×2000mm (2) 19インチ,40U (3) 玄関1つ,外壁のキャビネットの防盗3点ロック (サポートハンドロック). |
| 2 | エアコン | 1 | PC | 冷却容量 1500KW 電源: 48VDC 玄関口に設置 |
| 3 | 補助直通換気扇風機 | 2 | PC | DC48V |
| 4 | 環境モニタリングユニット | 1 | PC | 1U DC48V SNMP通信をサポート |
| 5 | 水センサー | 1 | PC | |
| 6 | 煙センサー | 1 | PC | |
| 7 | 温度と湿度センサー | 1 | PC | 選択可能 |
| 8 | ドアセンサー | 2 | PC | 選択可能 |
| 9 | 衝撃センサー | 1 | PC | 選択可能 |
| 10 | LEDランプ | 2 | PC | DC48V |
| 11 | LEDランプスイッチ | 2 | PC | LEDランプのオン/オフ制御用 |
| 12 | 電源配送ユニット | 1 | PC | B級 防雷交流入力: 63A/2P×1;交流出力: 16A/1P×4; DC出力: 16A/1P×4 入力電圧: 48VDC |
| 13 | パッケージ | 1 | PC | 木製ケース |

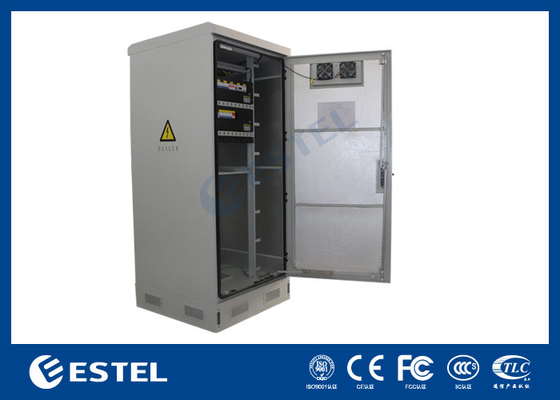

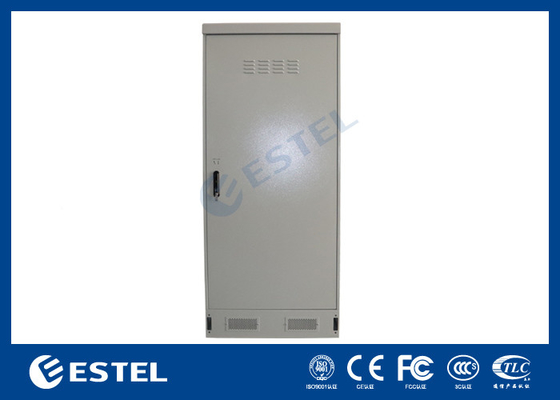

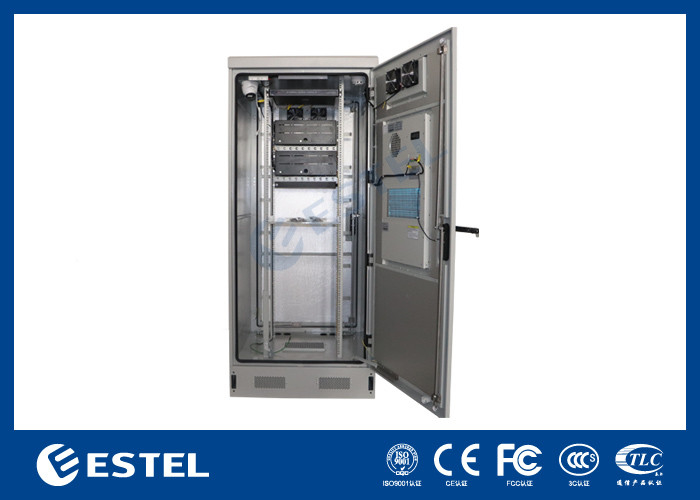

5添付写真:
6主要な特徴
- 箱は,塵防止,日焼け防止,雨保護などの特徴を持ち,屋外環境に完全に適応しています.
- 設備キャビネットは,温度消耗のためにエアコンを採用している (熱交換器も熱消耗装置として選択できる) MTBF ≥ 50000h.
- キャビネットには照明装置が装備されている.
- キャビネットのレイアウトは合理的で,ケーブル導入,固定とアースは,操作と保守のために便利です.シグナルラインと光ケーブルには独立した入口孔がある互いに干渉しない.
- キャビネットで使用されるケーブルは,炎阻害材料で作られています.
-
