IP55 バッテリーキャビネット モニター制御システムと電源分散と単壁
プロダクト細部
監視制御システム 電池キャビネット
,IP55 バッテリーキャビネット
,電力分断付きのバッテリーキャビネット
IP55 電池キャビネット 監視制御システムと電源分散
屋外電池キャビネットは 機能が完全で 設計が良く 屋外電池貯蔵装置で 様々な屋外環境の電力の需要を満たす設備の安定した動作を保証する.
1キャビネット技術パラメータ:
| 構成 | ポイント | 技術パラメータ |
| キャビネット | モデル | ET7575175B-32U |
| 保護レベル | IP55 | |
| 外的な次元 | H1750mm×W750mm×D750mm (カスタマイズ可能) | |
| 内部次元 | 19インチレール 32U | |
| 材料 |
シングルウォールで 厚さ1.2mm 軸承部品の厚さ: 2.0mm |
|
| 断熱装置 | PEF | |
| コーティング | ポリエステル粉末コーティング | |
| 色 | RAL7035 | |
| ロック | 3点ロックシステム | |
| ハンジ | 内部のヒンジ | |
| インストールオプション | 床に固定し,車輪を含む | |
| ケーブル路線 | キャビネットの底からケーブルを入力して外します | |
| メンテナンス | 一つの玄関 | |
| 冷却 | エアコン | 220VAC 1500W |
| 補助扇風機 | 12038 48VDC | |
| 電力配給装置 | インプット | AC入力: 63A/2P ×1;BレベルSPD,60KA |
| 生産量 |
AC出力: 16A/1P×4 DC出力: 16A/1P×4. |
|
| センサー | ドアセンサー,水センサー,温度と湿度センサー,煙センサー | |
| 環境モニタリングユニット |
19インチ設置,高さ1U, 220VAC入力電圧,通信ポート: SNMP 9経路の受動式切換値入力,6経路のアクティブ切換値入力,6経路のリレー出力 |
|
| ほか | 照明 | LEDランプ: 220VAC 50Hz |
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) |
| 貯蔵温度 | -40°C~+70°C | |
| 作業湿度 | 5%~95% (凝縮がない) | |
| 作業高度 | 0~4000メートル | |
2キャビネットの保護レベル:
IP54/IP55/IP65
IP55= 収納物の特性:
粉塵,油,その他の腐食性のない物質から完全な保護
閉ざされた機器との接触から完全な保護
水から保護,どの方向からでもノズルによって水に投射される水まで
壁 に 掛け られ,自由 に 立っ て いる,谷間 に 掛け られ,電報 柱 に 掛け られ て いる
シルクスクリーニング・ロゴ,アノジス,または彫刻サービスが利用可能
IP65= 収納物の特性:
粉塵,油,その他の腐食性のない物質から完全な保護
閉ざされた機器との接触から完全な保護
水から保護,どの方向からでもノズルによって水に投射される水まで
壁 に 掛け られ,自由 に 立っ て いる,谷間 に 掛け られ,電報 柱 に 掛け られ て いる
シルクスクリーニング・ロゴ,アノジス,または彫刻サービスが利用可能
切断,隔熱,ヒンジ,ロック,ロック
3キャビネットの特徴:
外部通信キャビネットET7575175B-32Uは,標準的な19 センチラックレールを提供し,通信プロジェクトと監視プロジェクトのための新しいデザインです.外壁のキャビネットは,すべての産業の設定またはそのために他の関連アプリケーションに不可欠です特定の作業を行うとき,常に高水準の効率性が必要になります.通常,ユーザーとバッテリーの両方の安全を保証するために,外部のバッテリーキャビネットが必要ですこの設備を備えることは 特に事故の面から安全になる 確実な方法です
4閣僚の優位性
高度な統合
(1) 高相容性,高統合
複数の機器を支える,良い外観
(2) 標準コンパートメント温度制御
多重温度制御モードはオプションです
エネルギー節約と高効率
(3) 柔軟な構造
コンパートメントタイプ設計
柔軟な組み立て
1つのコンパートメント/2つのコンパートメント/複数のコンパートメント
(4) 迅速 に 展開 する
組み立てられ,輸送が容易
モジュール式組み立て 短時間設置
道路側駅とビルトップ駅に適しています.地面に固定された後,キャビネットは作業を開始します.
(5) 盗難 - 証拠
内部設置,内部固定,外部の螺栓なし
盗難防止の3点ロック
扉の内部のヒンジ,複数の保護
内蔵キャビネットドア,盗難防止
5キャビネットの設置タイプ
■ 壁掛けの種類
■ 柱の固定タイプ
・ 床の位置
6防災対策
キャビネットには耐腐蚀コーティング付きの接地銅棒が含まれています.ワイヤリング接続端末に十分な螺栓があります.
キャビネットの金属部分は相互接続され,接地棒で接続されなければなりません.任意の2つの点間の接続抵抗は0.1Ω未満です.
キャビネット内の他の機器の保護接地は,接地棒に接続する必要があります

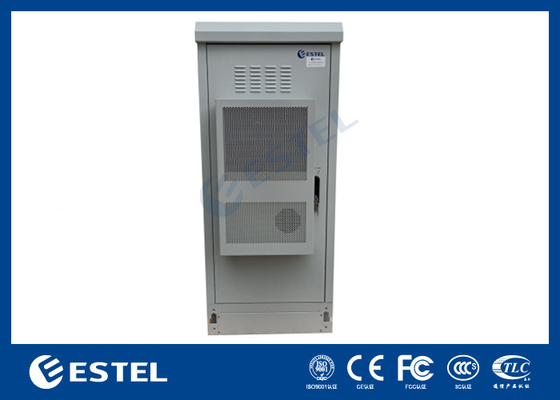

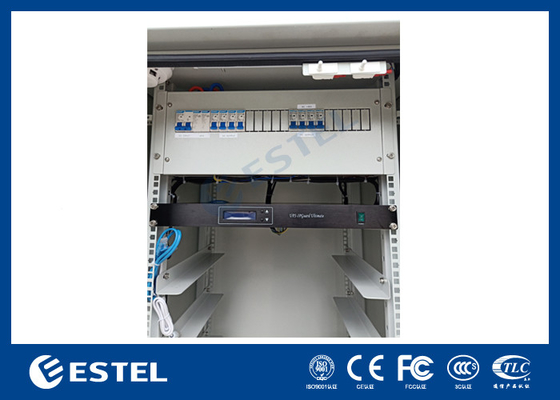

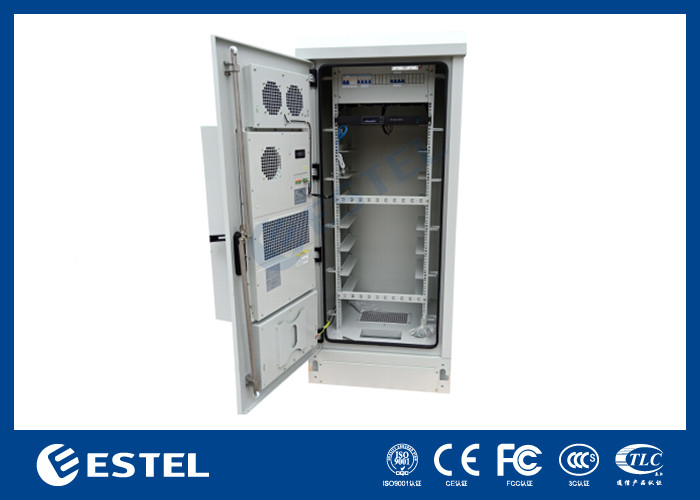

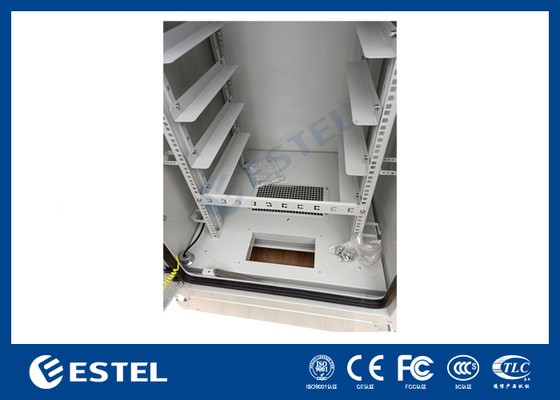

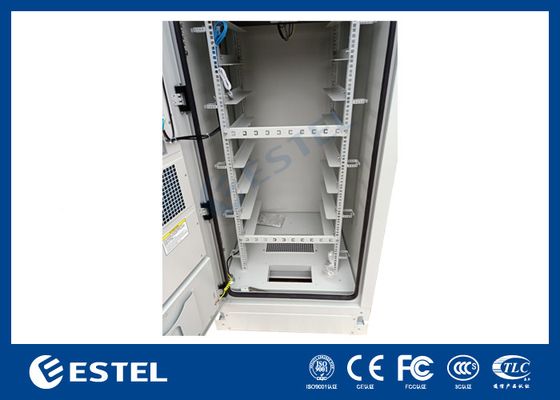

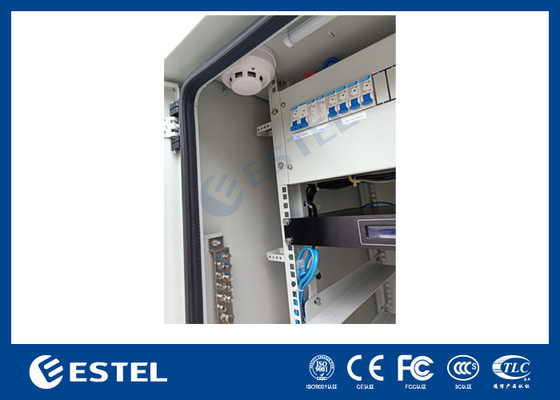

7キャビネット写真:
9キャビネットメンテナンス と サービス
屋外電池キャビネットの長期的安定的な動作を確保するために,定期的な保守とサービスが必要です.主に以下を含む:
- 清掃 と 塵 除去: バッテリー キャビネット の 外部 に ある 塵 や 汚れ を 定期的に 清掃 し て,その 清潔 な 状態 を 保ち ます.
- 密封 を 確認 する:密封 帯 や テープ の 整合 性 を 定期的に 検査 し,破損 し た 場合,即座 に 交換 し て ください.
- 監視パラメータ: バッテリーキャビネット内の適切な内部環境を確保するために,監視システム内の様々なパラメータを定期的にチェックします.
- バッテリーの保守: バッテリー管理システムの要件に従って,電池の充電放電試験と保守を定期的に行う.
-
