商品の詳細:
お支払配送条件:
|
| キャビネットロック: | 盗難防止の三点錠 (サポート・ハンドロック) | 外部サイズ: | W800*D940*H2050mm |
|---|---|---|---|
| 材料: | 亜鉛メッキ鋼、シングルウォール | 冷却方法: | DC 500w 冷却用エアコン |
| 装置ラック: | 19インチラック,40RUの高さ | IP 評価: | IP55 |
| システム: | 監視ユニット付きのハイバードシステム | 整形装置: | はい |
| 太陽モジュール: | そうだ | ||
| ハイライト: | 屋外統合エネルギーキャビネット,多サイト管理 屋外電源キャビネット,ハイブリッド PV システム 屋外電源キャビネット |
||
多サイト管理機能 統合エネルギーキャビネット 新しいアップグレードのための電力キャビネット
簡潔 な 紹介
ハイブリッド 太陽系 は どの よう に 機能 し ます か
ハイブリッド光伏システムの動作には様々なコンポーネントが関わっています.以下のコンポーネントです.
太陽光パネル (PV アレイ) 太陽光発電を直流電力に変換するために最大限の太陽光を得るために屋根や地面に設置されています.
インバーター ソーラーパネルによって生産される直流電力をAC電気に変換し,その後家電で使用する.マイクロインバーター太陽光と電池の両方のインプットを処理します
蓄電池 蓄電池は太陽光発電の余分なエネルギーを蓄積し,日没後,日光が薄いときや曇りの日に使用することができます.バッテリーの充電と放電を監視し,使用と使用寿命を最適化する バッテリー管理システムが含まれています.
ネットワーク接続 バッテリーと太陽光発電が不十分である場合,ネットワーク接続は電源をバックアップし,余分な太陽光発電がグリッドに戻れるようにします.電力網への過剰エネルギーの輸出でクレジットを得ることができる分野もあります.
エネルギー流量 エネルギー流の効率を高めるため,エネルギー管理は,システム内の流れを監視し制御するのに役立ちます.必要な時に電力を貯蔵するスマート技術も備えています.
貯蔵メカニズム ソーラーパネルによって生成される太陽光へのアクセスを節約するために電池を使用します.太陽光発電が弱くなると 電池は停電しないように 電気を生成するのに役立ちます.
私たちのハイブリッドパワーキャビネット ET8094205Hの構成リスト
| キャビネット構成リスト | |
| 外部サイズ |
800mm (W) x940mm (D) x2050mm (H) (温度制御の突出物を含む) |
| 覆う地域 | 800mm ((W) x700mm ((D) |
| ベースの高さ | 150mm |
| 体重 | ≤130kg (機器とバッテリーを除く) |
| ユーザー空間 | 37U |
| 材料 |
壁:1.2mm цинク製鋼板 ドア:1.5mm 鋼筋シート |
| ロック | 3点防盗ロック |
| 配線位置 | 底から外へ |
| ワイヤリングの穴 | 10xφ36 |
|
保護度 |
IP55 |
| 冷却 | |
|
設備 コンパートメント |
モード:熱交換器 熱消耗効率:200W/K 定数電圧:48VDC 定位電源:520W 玄関ドアに設置 |
|
バッテリーコンパートメント |
モード:DCエアコン 冷却容量 (L35/L35):500W 定数電圧:48VDC 電力消費 (L35/L35):160W 裏ドアに設置 |
| 監視ユニット |
19インチの装置,高さ1U, 220VAC/48VDC入力電圧, 通信ポート:SNMP ドア/水/煙/温度・湿度センサーと接続する |
| メートル | このキャビネットは,3つの異なるオペレーターの機器を同時に管理し,各デバイスの消費電力を電気メーターを通して監視することができます. |
アクセサリーリスト:
| 照明 | DC-48VLEDライト |
| 煙センサー | 12VDC |
| 洪水センサー | 乾燥した接触 |
|
温度と 湿度センサー |
12VDC |
| アクセス制御 | 乾燥した接触 |
| 環境 | |
| 動作温度 | 10°Cから+45°C |
| 貯蔵温度 | 40°Cから+75°C |
| 動作湿度 | 5%から95% (不凝縮) |
|
高さ |
0~4000m (高度が範囲内である場合) 3000mから4000m,最大稼働 温度が上昇するにつれて 1°Cも下がります 200m 増加) |
| 内部ラック情報 | |
|
設備 コンパートメント |
ラックモード:19"スペース IEC 60297-3 深さ400mm 高さ:20U 19":180mn の前に利用可能な距離 |
|
バッテリーコンパートメント |
ラックモード: 2つのグループ バッテリー支架 バッテリーの各支架の高さ:≥350mm オプション: リチウム電池用の17U19"ラック |
矯正器の主要特徴:
·幅広く入力電圧範囲:直流器では85~290VAC,MPPTでは120~420VDC
·直す器,MPPT,制御器は,熱で接続可能で,簡単かつ迅速なオンラインメンテナンスを行う.
・高効率で96%まで低コストで運用
■Ethernet,SNMP,ModBus,RS485通信インターフェイスをサポート
| インプット分布 | ||
| AC | DC | |
| 入力モード | 220VAC 単相 | 120VDCから425VDC |
| 入力頻度 | 45〜65Hz,定数値:50Hz/60Hz | / |
| インプット容量 | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| 生産の分布 | ||
| 矯正器 | ソーラーモジュール | |
| 出力電圧 | -42から-58VDC,定数値:-53.5VDC | -42から-58VDC,名値:-54.5VDC |
| バッテリーブレーカー | 125A/2P | |
| ロードブレーカー | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| モジュール | ||
| 整形器モジュール | ソーラーモジュール | |
| 入力電圧 |
85から290VAC, 定数 220VAC |
120~420VDC 定数340VDC |
| 効率性 | >96% | >96% |
| 定数電源 | 3000W ((176から290VAC) | 3000W ((200から425VAC) |
|
作業温度 |
-10°Cから+75°C (完全出力は55°C以下) | -10°Cから+75°C (50°C未満の完全出力) |
| コントローラー | |
| 信号入力 | 3Al ((2電池温度,1環境温度,2RS485,7 DI) |
| アラーム出力 | 6 乾燥した接触 |
| 通信港 | RS485SNMP |
| 表示モード | LCD |
| システム | |
| サイズ (WxDxH) | 482×350.6×9U,≤30kg (モジュールなし) |
| 冷却モード | 自然冷却 |
| メンテナンスモード | フロントメンテナンス,サポートモジュールグレード変更 |
| 保護レベル | IP20 |
| 環境 | |
| 動作温度 | -10°Cから+50°C |
| 貯蔵温度 | -40°Cから+75°C |
| 動作湿度 | 5%から95% (非凝縮) |
|
高さ |
0~4000m (高度が3000~4000mの範囲にある場合,高度が200m上昇すると最大動作温度が1°C低下する) |
*カスタマイズされたデザインは利用可能です.

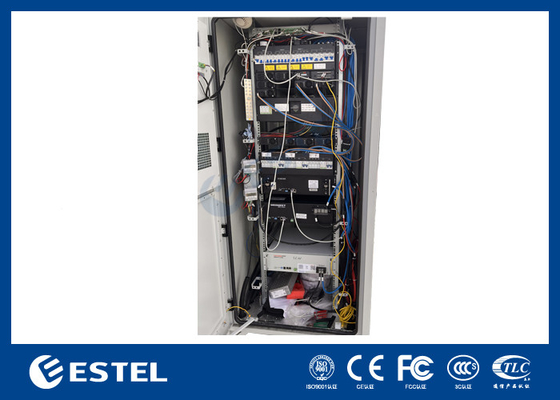

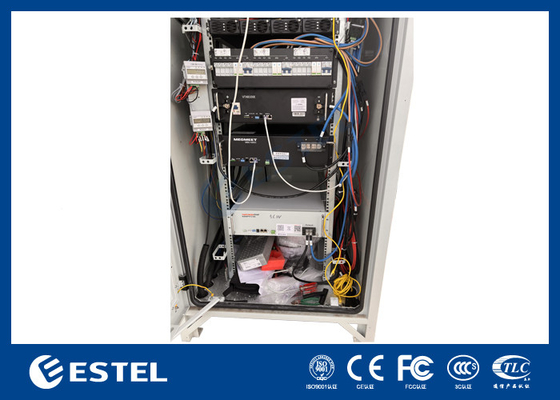

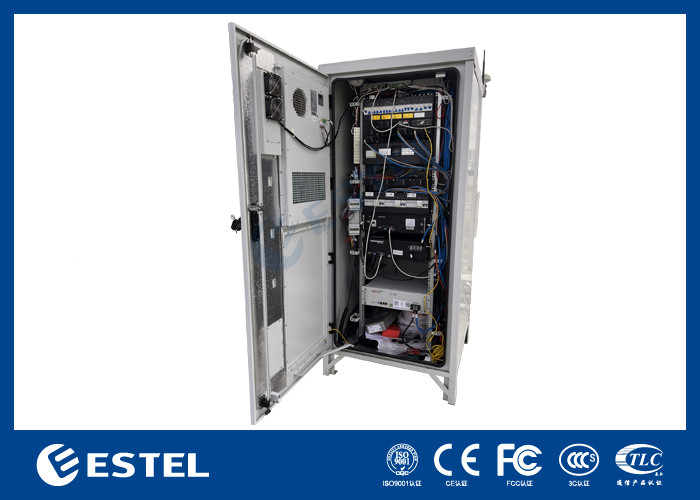

キャビネット写真:

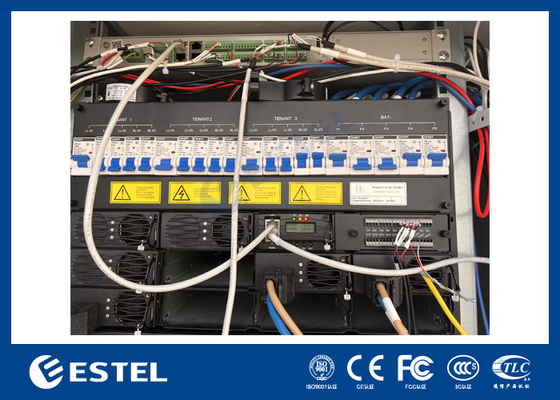

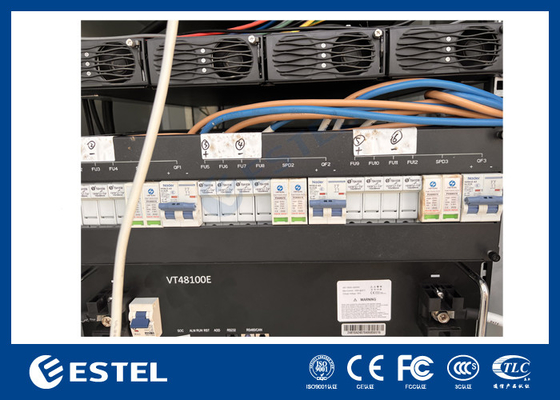

リクティファイヤー 画像:
ハイブリッド太陽光発電は 一回限りの投資だと よく言われています これは間違いではありません 将来の電気代が上がるのを 免除するだけでなく燃料を買うのに 財産を費やする必要はありません 燃料は使えません信頼性の高い情報源が設置されたら 資産の価値も上がります ですから初期投資と収益率を比較するとこの取引は長期的にはあなたに利益をもたらすでしょう.
太陽光は最も清潔なエネルギー源で 天然ガスや石炭や核燃料とは異なりこの利用は地球上の利用可能性に影響しませんまた,炭素排出量を削減し,持続可能な発電源となっています.
緑のエネルギーへの移行の次のステップを踏み出す準備はできましたか? 私たちの専門家が,あなたのニーズに合わせて最適なPOWRBANKソリューションを選択するためにあなたを導いてください.
