ET48300005 無停電電源装置および屋外キャビネット用の組み込み電源システム
プロダクト細部
UPS用の内蔵電源システム
,テレコム電源システム 屋外キャビネット
,中断のない電源システム
ET48300005 無停電電源装置および屋外キャビネット用の組み込み電源システム
ET48300-005 組み込み DC 電源システムの概要
ET48300-005 サラック電源は、高さ 5U のコンパクトな設計を特徴としており、ファイバーおよびマイクロ波伝送、アクセス デバイス、スイッチなどの重要なアプリケーションのニーズを満たします。このシステムの最大電力容量は、AC、バッテリ、負荷 MCB を備えた 300A です。ケーブルは、MCB とバスバーを使用して前面からアクセスできます。
主な特長
-
標準 19 インチ幅: 幅広い用途に対応する互換性を確保します。
-
コンパクトな高さ 5U: スペースを節約し、設置コストを削減します。
-
前面操作とケーブルアクセス: 見た目の美しさと安全なメンテナンスを提供します。
-
高度なバッテリー管理: バッテリー寿命を延長し、柔軟なネットワーキングとリモート監視のためのさまざまな通信ポート (RS485、インターネット ポート、ドライ接点) を提供します。
-
ホットスワップ可能な整流器とコントローラー: 簡単かつ迅速なオンラインメンテナンスが可能です。
-
広い入力電圧範囲 (85 ～ 300Vac): さまざまな電力網の状態に適応します。
アプリケーションシナリオ
-
無線基地局
-
伝送ネットワーク
-
企業向け通信ネットワーク
仕様
|
タイプ |
システム |
|---|---|
| 寸法 | 482.0(幅) × 350.0(奥行き) × 5U(高さ) |
| 重さ | ≤25kg (整流器を除く) |
| 冷却モード | 自然冷却 |
| インストールモード | 19インチラックまたはキャビネット内に設置 |
| ケーブル接続モード | 上部入口と上部出口 |
| メンテナンスモード | フロントメンテナンス、モジュールグレード変更対応 |
| 保護レベル | IP20 |
交流配電
-
入力モード: 220VAC 単相
-
入力容量：1×100A/2P
-
入力周波数：45～65Hz（定格値：50Hz/60Hz）
-
AC SPD: 20kA/40kA、8/20μs
直流配電
- 出力電圧：-43～-58VDC（定格値：-53.5VDC）
- 最大容量：18kW
- バッテリーブレーカー：2×125A（1極）
- ロードブレーカー:
- LVD：32A(1極)×2＋40A(1極)×2＋63A(1極)×3
- BLVD：6A（1極）×2＋10A（1極）×2＋16A（1極）×2
- 整流器入力電圧: 85VAC ～ 300VAC (定格 220VAC)
- 効率: >96%
- 定格電力: 3000W (176~300VAC)
- 動作温度: -40℃ ～ +75℃ (完全出力は 50℃以下)
- 外形寸法：106.5mm(W) × 286mm(D) × 41.5mm(1U/H)
- 重量: ≤2kg
- 冷却モード：強制冷却
- 力率: ≥0.99
- THD: ≤5%
コントローラ
- 信号入力: AI 4 (バッテリー温度 3、周囲温度 1)、DI (SPD、共通 DI 6) 7
- 警報出力: 6 ドライ接点
- 通信ポート：RS485、SNMP
- 表示モード: LCD
環境
- 動作温度：-40℃～+75℃（50℃以下で完全出力）
- 保存温度：-40℃～+70℃
- 動作湿度: 5% ～ 95% (結露なきこと)
- 標高：0～3000m（標高2000m～3000mの場合は、標高が200m上昇するごとに最高使用温度が1℃低下します。）
この概要では、さまざまな通信アプリケーションにおける信頼性と効率性を考慮して設計された ET48300-005 組み込み DC 電源システムについて包括的に理解できます。

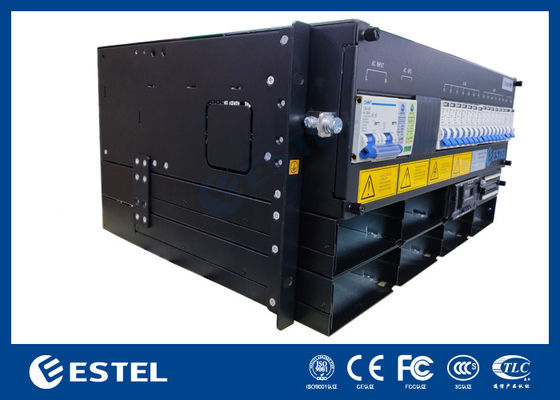

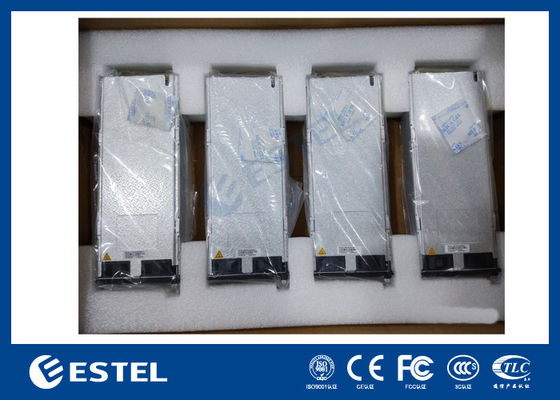

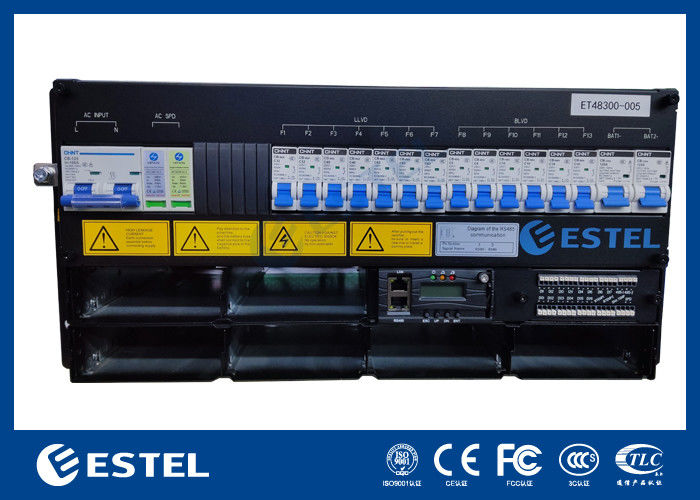

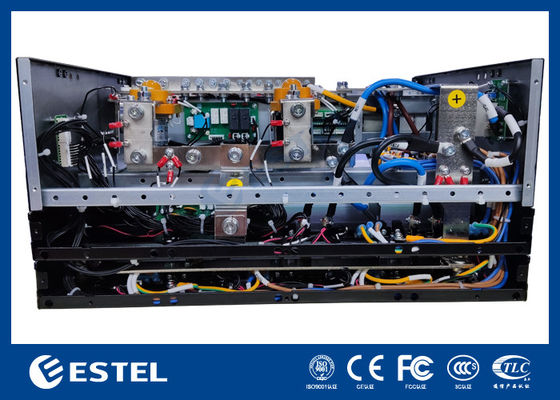

ET48300-005 組み込み電源システムの写真:
-
