ET9090210A-40U デュアルドア屋外キャビネット 遠隔モニタリングシステム付き通信 PDU
プロダクト細部
デュアルドア 屋外キャビネット 通信
,リモートモニタリングシステム 屋外通信キャビネット
,PDU と 屋外 通信 キャビネット
ET9090210A-40U 遠隔モニタリングシステムPDU付きのデュアルドア外壁キャビネット
1屋外キャビネットの技術パラメータ
| 構成 | ポイント | 技術パラメータ | |
| テレコム・キャビネット | モデル | ET9090210A-40U | |
| 保護レベル | IP55 | ||
| 外的な次元 | H2100mm×W900mm×D900mm (カスタマイズ可能) | ||
| 内部次元 | 19インチレール,40U | ||
| 材料 | SUS 304,厚さ1.5mm,単壁.軸承部品の厚さ:2.0mm | ||
| 断熱装置 | PEF (オプション) | ||
| コーティング | ポリエステル粉末コーティング | ||
| 色 | RAL7035 | ||
| ロック | 盗難防止の3点ロックシステム | ||
| ハンジ | 内部のヒンジ | ||
| インストールオプション | 設置用アクセサリーを装着した床 | ||
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | ||
| メンテナンス | 一つの前ドアと一つの後ドア,前後メンテナンス | ||
| 冷却 | オプション | ACエアコン | 扇風機 |
| 冷却容量 | 1500W | ||
| 入力電圧 | 220VAC 50HZ | 48VDC | |
| コミュニケーション | RS485 | / | |
| 温度コントローラ | 48Vの扇風機温度調節器 | ||
| 電源配送ユニット | B級 防雷 | ||
| AC 入力 | 63A/2P ×1 (オプション) | ||
| AC出力 | 16A/1P×4 (オプション) | ||
| DC出力 | 16A/1P×4. (オプション) | ||
| センサー |
1 x 煙検知器 1 x 水センサー 1 x 温度と湿度センサー 2 x ドア送信機 1 x 衝撃センサー |
||
| ほか | LEDランプのスイッチ付きの48VDCLEDランプ | ||
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) | |
| 貯蔵温度 | -40°C~+70°C | ||
| 作業湿度 | 5%~95% (凝縮がない) | ||
| 作業高度 | 0~4000メートル |
||
2ET9090210A-40U ダブルドールキャビネット 特徴:
2.1 機内は防塵・防日・防雨で,屋外で使用される.
2.2 キャビネットは冷却のためにエアコンと扇風機を使用する.
2.3 キャビネットの配置は合理的で,キャビネット底部にあるケーブル入口を含むケーブルへのアクセス,固定,接地を容易にする.
2.4 キャビネットで使用されるすべてのケーブルは,耐火材料で作られる.
2.5 完璧な保護
● 上部 の 蓋 が 組み込まれており,密封 し,水 に 耐える
● 保護 グレード:IP55
● 高度 の 安定性,紫外線 防止
● 腐食 防止
4.6 熱隔離
●サンドイッチ構造は,外部の熱伝導を隔離し,急激な変化なくキャビネット内の温度を維持し,冷却防止し,熱管理エネルギー消費を削減します.
● 高性能 の PEF 隔熱 材料
2.7 耐腐蝕塗装付きの接地銅棒を付加する.配線接続端末に十分なスクリューがある.
2.8 表面処理
キャビネット表面コーティングは,外面の粉末コーティングで,浅灰色です.
3リモートモニタリングシステムの指示付きキャビネット:
このシリーズは,多くのオプションで,本当に安全のカスタマイズされたソリューションを提供することができます.電子機器の気候制御環境を提供すること電子機器の安全で気候制御された環境を提供します. このキャビネットは,屋外用ラックに最適です.
- 表 1 標準の遵守
| スタンダード | 記述 |
| GB/T 17626.7-1998 | 電磁互換性 |
| GB4706 について1 | 家庭用電器と同様の用途の電気機器の安全性 |
| GB4798 について1 | 電気および電子製品のアプリケーションに存在する環境条件 - 保存 |
| GB4798 について2 | 電気・電子製品のアプリケーションにおける環境条件 - 輸送 |
| GB4798 について3 | 電気および電子製品のアプリケーションに存在する環境条件 - 使用 |

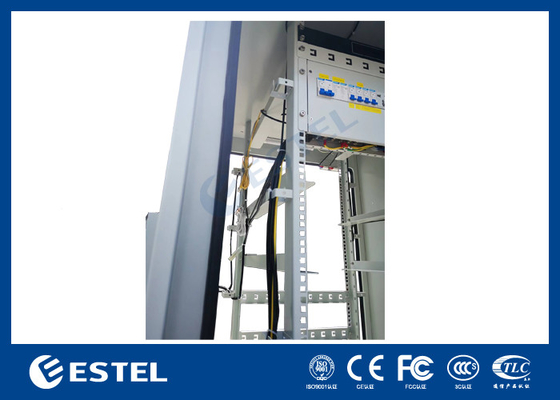

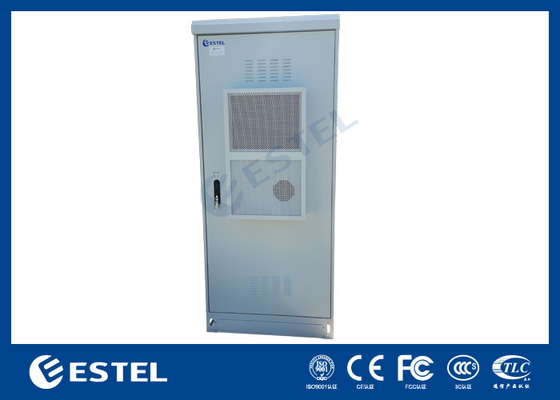

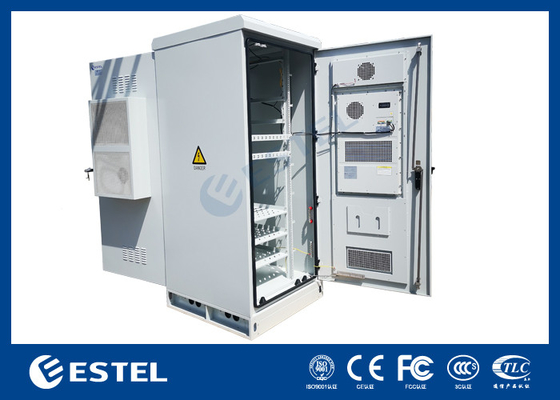

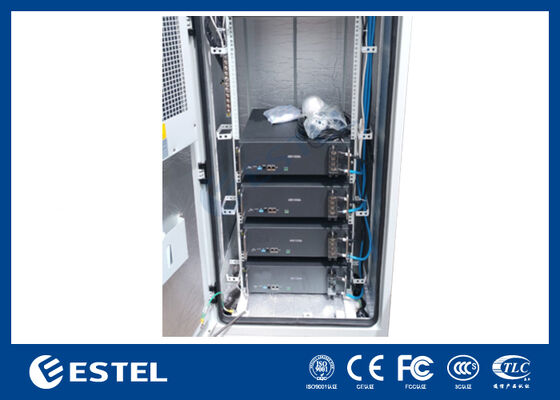

4室外 双ドア キャビネット 写真:
5ET9090210A-40U 外部キャビネット PDU 梱包と出荷:
キャビネットパッケージは,輸出に適した無煙木箱を使用します.このパッケージは,安全な輸送を保証するために,湿度,抗衝撃およびスロングです.
-
