商品の詳細:
お支払配送条件:
|
| パッケージ: | カートン | 電池の入力: | 2×125A/1P ブレーカー,LVD 200A |
|---|---|---|---|
| 矯正器: | MR48シリーズ (MR484000SG1-GS: 4000W,効率96.5%) | AC出力: | 220VAC ±10%,50/60Hz,最大63A (単相) |
| 電池の配分: | 43~-58VDC,定数 -53.5VDC | 入力電圧 DC: | 85〜300VAC (直直器入力) |
| 総容量: | 9KW標準,最大12KW (3×4KWの直線器で) | 製作者:: | エステル |
| ハイライト: | コンパクトテレコム電源システム,2u電気通信のパワー系統,ラック・マウント・テレコム電源 |
||

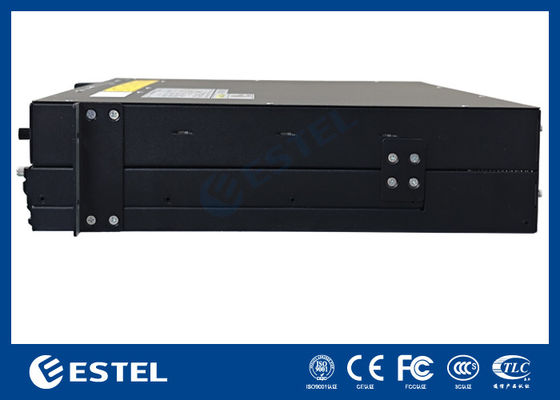

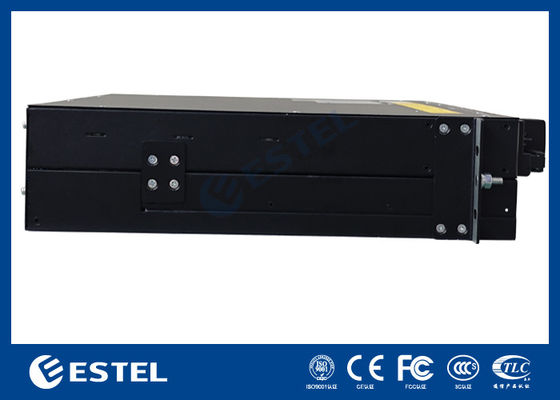

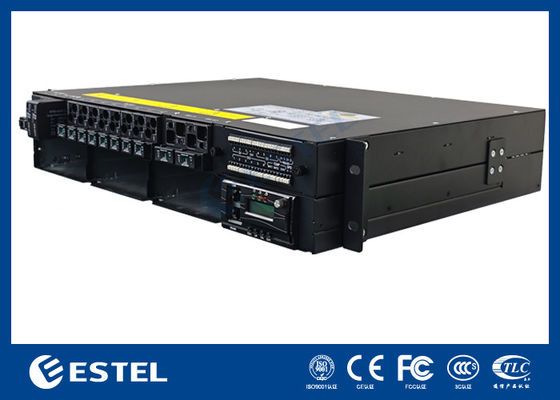

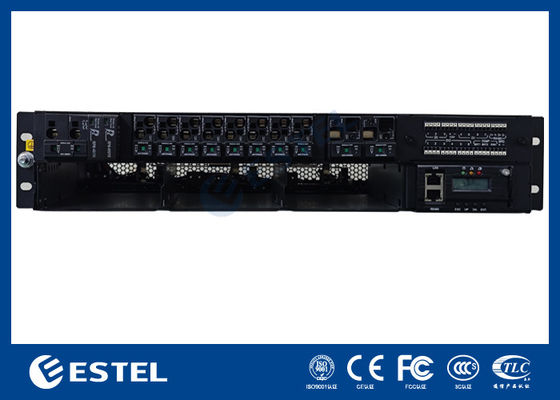

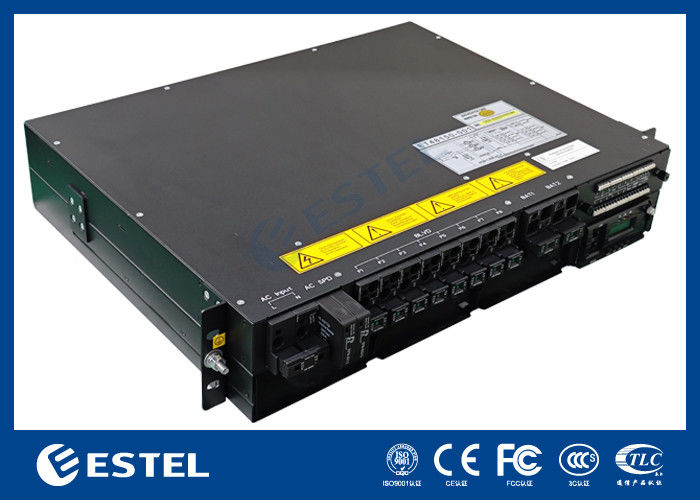

ET48200 M5E32A 2U コンパクト電源システム - 高密度12KWラックマウント（テレコム向け）
主な特徴
ESTEL ET48200 M5E32Aは、新しい組み込み型コンパクト電源で、小型サイズと高電力密度（2Uで最大12KW）を実現する新しいアーキテクチャ設計が特徴です。このシステムは、お客様の柔軟性を優先しています。
高密度プラグインサーキットブレーカーと整流器により、多様なアプリケーション要件に対応するための容易な現場構成が可能です。MR48シリーズ整流器とMC2600コントローラーの組み合わせにより、安全で信頼性の高い柔軟な動作が保証されます。ほとんどのキャビネットに収まるほどコンパクトで、理想的な交換ユニットです。ESTELの実績ある技術に基づいて構築されたMR48シリーズは、将来の需要に応える準備ができています。
多言語LCDおよびWeb表示
アプリケーションシナリオ
仕様
| 製品モデル | ET48200 M5E32A | ||
| システム | 寸法（mm） | 482.0（W）* 350.0（D）* 2U（H） | |
| 重量 | ＜10kg（整流器モジュールとパッケージングを除く） | ||
| 冷却方法 | 自然冷却 | ||
| 設置 | 19インチラックマウント | ||
| 配線方法 | 前面入口と前面出口 | ||
| メンテナンス方法 | 前面メンテナンス、ホットスワップ対応 | ||
| 保護レベル | IP20 | ||
| AC配電 | 入力モード | 単相220V | |
| 入力容量 | 1 * 63A/2P | ||
| 周波数 | 45〜65Hz、定格値：50Hz/60Hz | ||
| AC SPD | 10kA/20kA、8/20μs | ||
| DC配電 | 出力電圧 | -43〜-58VDC、定格出力：-53.5VDC | |
| 最大容量 | 9KW（3kW * 3） | 12KW（4kW * 3） | |
| バッテリーブレーカー | 2 * 125A/1P | ||
| 負荷ブレーカー | 2x10A/1P、2x20A/1P、2x32A/1P、2x63A/1P（最大8つの負荷MCB） | ||
| 1 x LVD 200A | |||
| 整流器モジュール | 入力電圧 | 85VAC〜300VAC、定格値：220VAC | |
| 効率 | ≧96.6％ | ||
| 定格出力電力 | 4000W（176Vac〜300Vac） | ||
| 動作温度 | -40℃〜+75℃（50℃以下で完全出力） | ||
| サイズ | 106.5mm（W）×286mm（D）×41.5mm（1U/H） | ||
| 重量 | ≦2.1kg | ||
| 冷却方法 | 強制冷却 | ||
| 力率 | ≧0.99 @220Vac 20-100％負荷 | ||
| コントローラー | 信号入力 | 4 Al（3つのバッテリー温度、1つの周囲温度）、7 Dl（SPD、6つの共通Dl） | |
| アラーム出力 | 6つの無電圧接点 | ||
| 通信ポート | RS485、SNMP | ||
| 表示モード | LCD | ||
| 環境 | 動作温度 | -40℃〜+65℃ | |
| 保管温度 | -40℃〜+70℃ | ||
| 動作湿度 | 5％〜95％（結露しないこと） | ||
| 高度 | 0〜3000m（高度が2000m〜3000mの場合、最高動作温度は高度が200m上昇するごとに1℃低下します） | ||
図
MR483000HG2B-CS
| AC入力 | DC出力 | ||
| 入力電圧（公称） | 110VAC/220VAC | 出力電圧 | -42〜-58VDC、定格：-53.5VDC |
| 入力電圧範囲 | 85〜290VAC | ピーク効率 | >96％ |
| 最大入力電流 | 18A | 最大容量 | 3000W |
| 入力周波数 | 45〜65Hz | 最大出力電流 | 56.1A |
| 力率 | ≧0.99（220VAC @ 20％〜100％負荷） | THD | ≦5％@ 50％〜100％負荷 |
| 制御と監視 | 環境 | ||
| 通信プロトコル | CAN | EMC | EN55032クラスB; EN55035; IEC61000-3-2; IEC61000-3-3 |
| LED | 緑-正常; 黄-アラーム; 赤-障害 | 安全性 | UL62368-1; EN62368-1; IEC62368-1 |
MR484000SG1-GS
l 最大効率>96.5％
l 45℃から75℃までの電力ディレーティング
l 出力電力ディレーティング＜176VAC
l 高電力密度
| AC入力 | DC出力 | ||
| 入力電圧（公称） | 110VAC/220VAC | 出力電圧 | -42〜-58VDC、定格：-53.5VDC |
| 入力電圧範囲 | 85〜290VAC | ピーク効率 | >96.5％ |
| 最大入力電流 | 26A | 最大容量 | 4350W |
| 入力周波数 | 45〜65Hz | 最大出力電流 | 81.3A |
| 力率 | ≧0.99（220VAC @ 20％〜100％負荷） | THD | ＜3％@ ≧50％負荷 |
| 制御と監視 | 環境 | ||
| 通信プロトコル | CAN | EMC | EN55032クラスB; EN55035; IEC61000-3-11; IEC61000-3-12 |
| LED | 緑-正常; 黄-アラーム; 赤-障害 | 安全性 | UL62368-1; EN62368-1; IEC62368-1 |
MC2600コントローラー
主な特徴
MC2600は、Megmeetが開発した新世代のDC電源コントローラーです。コントローラーは、プライマリプロセッサとしてAR 32ビットCortex-M4CPUを採用しています。Mc2600は、多くの機能と特徴、より堅牢で使いやすく、使いやすいインターフェースを提供します。ディーゼル管理、VRLAおよびリチウムイオンバッテリー、ソーラーモジュールを含む強力なハイブリッド電力管理機能。
多言語LCDおよびWeb表示
通信
24 x アナログおよび9 x デジタル入力読み取り値（システム電圧、負荷電流、バッテリー電流、バッテリー温度、8 * Dl、8 * D0など）
SNMPプロトコルは、バッテリーBMS、DG、または拡張機能ボード用のGET、SET、およびTRAP 4xRS485ポートをサポートしています
コントローラーは、2つのモードでホストコンピューターと通信します：Rs485およびイーサネット（WEBまたはSNMP）。WEBブラウザを介して、操作パラメータの設定と編集、データログと履歴アラームのダウンロードが可能です。コントローラーと整流器およびソーラーモジュール間の通信は、CAN通信を利用します。
SNMPプロトコルは、バッテリーBMS、DG、または拡張機能デバイス用のGET、SET、およびTRAP 4xRs485ポートをサポートしています
システムステータスログ
1000件のイベントアラーム履歴ログ、システム分析用のFlFO
LCD＆LED
1000件の出力電圧と負荷電流の読み取り値、および50件の履歴バッテリーテストの読み取り値
収集と管理
ステータス、アラーム、ユーザー設定にアクセスするための128 x 32 LCDスクリーンディスプレイ。緑/黄/赤のLEDは、動作ステータスとアラームを示します
充電電流制限管理
充電電流制限管理
デジタル入力アラーム
Mc2900は、Megmeetが開発した最新世代のDC電源コントローラーです。ARM Cortex-A8 CPU、256Nフラッシュ、512M SRAM、およびLinuxオペレーティングシステムに基づいています。Mc2900は、より堅牢で使いやすく、使いやすいインターフェースを提供します。コントローラーは、整流器、ソーラーモジュール、風力モジュール、Dc/Dcモジュール、HVDCモジュールディーゼル、VRLAバッテリー、およびリチウムイオンバッテリーの管理機能を提供します。
主な特徴
lpv4スタティック/DHCP、lpv6スタティック/DHCP、TCP/IP、UDP、HTTPS、SNMP V1/V2C/V3
多言語LCDおよびWeb表示
通信
コントローラーは、2つのモードでホストコンピューターと通信します：Rs485およびイーサネット（TcP/p、UDp、https、およびSNMp）。操作パラメータの設定と編集、操作履歴とアラーム履歴のダウンロードは、WEBブラウザを介して利用できます。コントローラーと整流器およびソーラーモジュール間の通信は、CAN通信を利用します。
SNMPプロトコルは、バッテリーBMS、DG、または拡張機能ボード用のGET、SET、およびTRAP 4xRS485ポートをサポートしています
アラーム履歴ログ
200000件の履歴アラームと100000件の履歴イベント
システムステータスログ
5000件のバッテリーテストログ、5000件のバッテリー充電ログ、5000件のバッテリー放電ログ、5000件のDG実行ログ
LCD＆LED
現在の動作状態、アラーム、ユーザー設定にアクセスするための128 x 160 LCDスクリーンディスプレイ。緑/黄/赤のLEDは、動作ステータスとアラームを示します
収集と管理
整流器、ソーラーモジュール、風力モジュール、DC/DCモジュール、DC/ACモジュール、HVDCモジュールデータ
Naradaおよびshotoリチウムバッテリーパックデータ収集
充電電流制限管理
デジタル入力アラーム
