テレコム電源システムの紹介

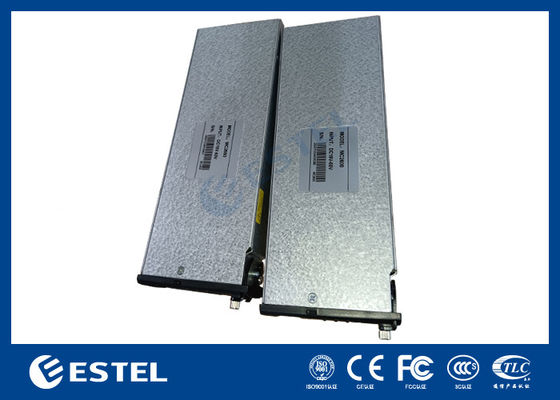

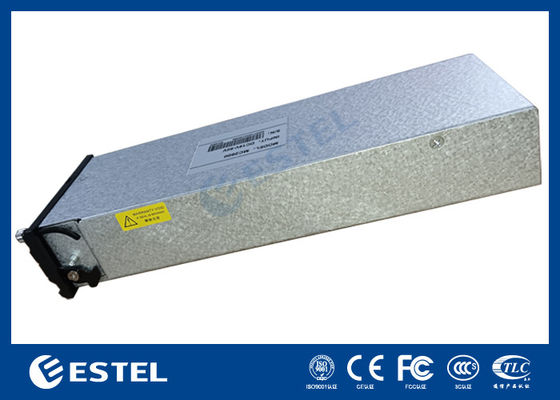

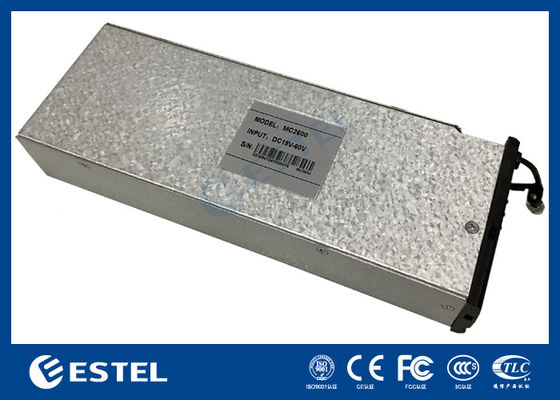

MC2600は新世代のDC電源コントローラーです。このコントローラーは、主要プロセッサとしてAR 32ビットCortex-M4CPUを採用しています。MC2600は多くの機能を提供し、より堅牢で、ユーザーフレンドリーで、使いやすいインターフェースを備えています。ディーゼル管理、VRLAおよびリチウムイオンバッテリー、ソーラーモジュールを含む、強力なハイブリッド電源管理機能。

主な機能テレコム電源システム

• 高度なスケジュールテスト、定数テスト、ショートテストを含む自動バッテリーテスト
• 設定ファイルのアップロード機能を使用して、設置時間を最小限に抑える
• 整流器の省エネスタンバイ機能により、運用コストを削減
• 1台から40台の整流器を管理

測定テレコム電源システムシステム電圧、負荷電流、バッテリー電流、バッテリー温度、8*DI、8*DOなど、24 x アナログおよび9 x デジタル入力読み取り

通信

コントローラーは、RS485とイーサネット（WEBまたはSNMP）の2つのモードでホストコンピューターと通信します。WEBブラウザを介して、動作パラメータの設定と編集、データログと履歴アラームのダウンロードが可能です。コントローラーと整流器およびソーラーモジュール間の通信は、CAN通信を利用します。

SNMPプロトコルは、バッテリーBMS、DG、または拡張機能デバイス用のGET、SET、およびTRAP 4xRs485ポートをサポートしています

アラーム履歴ログ

1000件のイベントアラーム履歴ログ、システム分析用のFIFO

システムステータスログ

出力電圧と負荷電流の1000件の記録、および履歴バッテリーテストの50件の記録

LCD＆LED

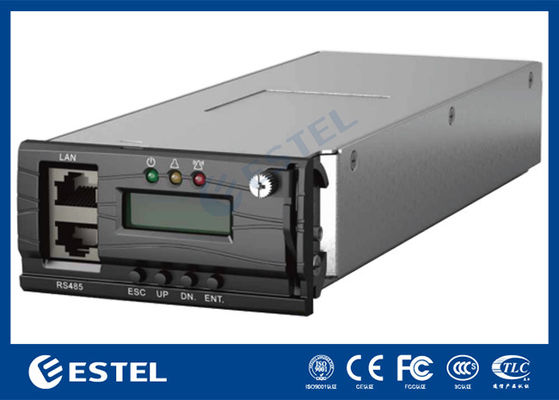

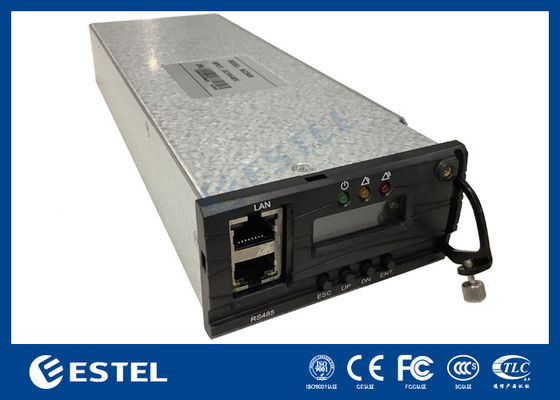

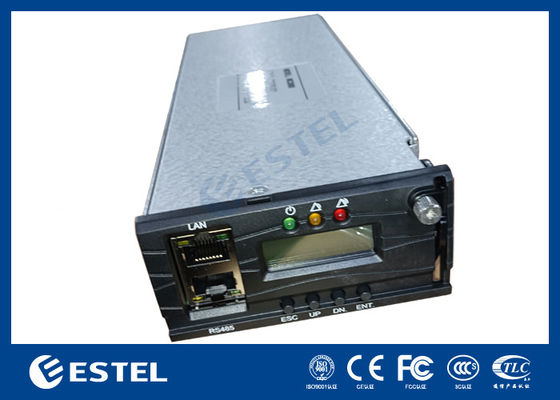

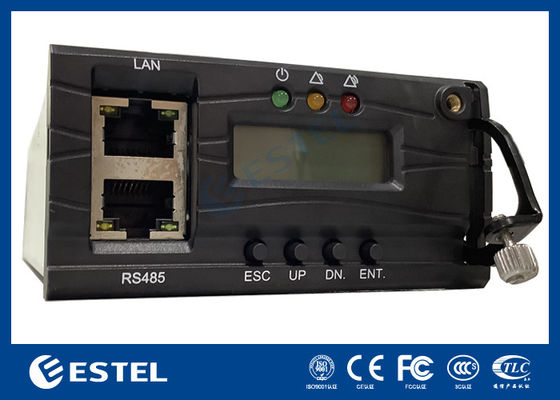

ステータス、アラーム、ユーザー設定にアクセスするための128 x 32 LCDスクリーンディスプレイ。緑/黄/赤のLEDは、動作ステータスとアラームを示します

バッテリー管理

1つのシステム内で複数の整流器および/またはソーラーモジュールを管理フロート/ブースト充電バッテリーテスト

• 温度補償
• バッテリー容量予測
• 低電圧/キャップ切断
• 低温/高温
• 切断
• バッテリー管理
• テレコム電源システム

1つのシステム内で複数の整流器および/またはソーラーモジュールを管理寿命を最適化するために整流器の稼働時間を均等化最高の効率のためにアクティブな整流器の数を最適化

• アラーム/イベント
• テレコム電源システム
• SPDアラーム
• デジタル入力アラーム
• 負荷ヒューズアラーム

手動モードアラーム電流の不均衡

• 周囲温度アラーム
• 負荷切断
• AC電源障害
• バッテリーヒューズアラーム
• バッテリー放電
• バッテリーテスト失敗
• バッテリーの不均衡
• バッテリー切断
• バッテリー温度センサーの故障
• バッテリー温度アラーム
• BMS通信障害
• 整流器AC入力障害
• 整流器の故障
• 整流器ファン故障
• 整流器保護が有効化
• 整流器のオン/オフステータス
• 整流器通信障害
• システム省エネモード
• 省エネモードの中断
• ソーラーモジュール通信障害
• ソーラーモジュールの故障
• ソーラーモジュールファン故障
• ソーラーモジュール保護が有効化
• ソーラーモジュールのオン/オフステータス
• ソーラーモジュール入力障害
• AC過電圧および不足電圧
• DC過電圧および不足電圧
