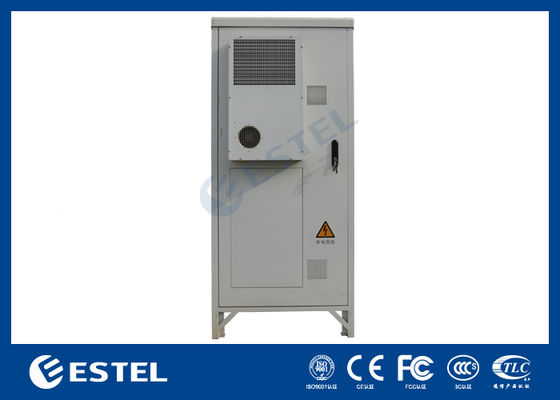

22U IP65 防盗・耐天候機能の屋外通信機
プロダクト細部
盗難防止屋外通信キャビネット
,IP65 屋外通信キャビネット
,22U 防天電信キャビネット
屋外テレコムキャビネット 主な技術仕様
1. 屋外テレコムキャビネット技術パラメータ
|
構成 |
項目 |
技術パラメータ |
|
キャビネット |
モデル |
ET7565200C-22U |
|
保護レベル |
IP65 |
|
|
外形寸法 |
H2000mm×W750mm×D650mm (カスタマイズ対応) |
|
|
内部空間 |

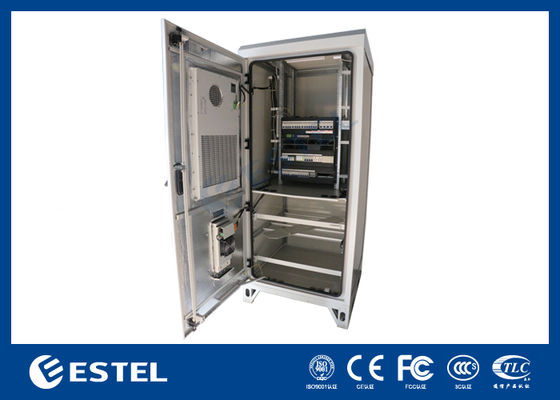

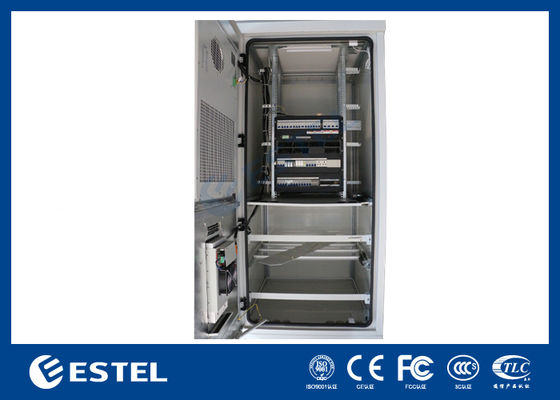

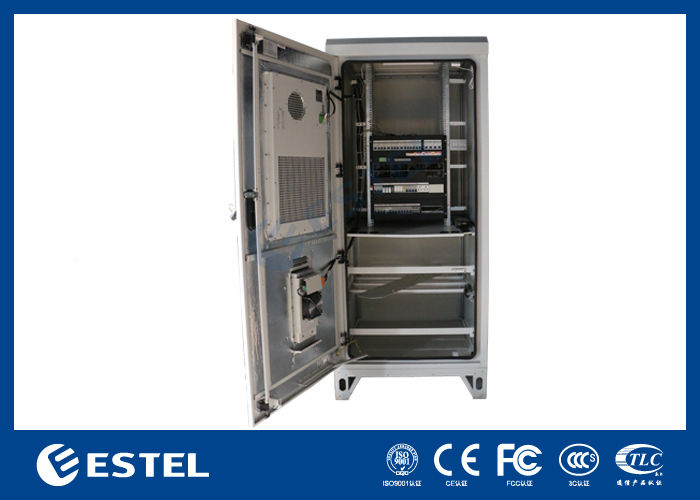

デュアルキャビン構造、上部キャビン19インチ22U、下部キャビンに2層のバッテリーパネル |
|
|
材質 |
亜鉛メッキ鋼; キャビネット厚さ: 1.2mm; シングルウォール; ベアリング部分の厚さ: 2.0mm |
|
|
断熱材 |
シングルウォール20mm PEF（厚さオプション） |
|
|
コーティング |
ポリエステル粉体塗装 |
|
|
色 |
RAL7035 |
|
|
ロック |
三点ロック |
|
|
ヒンジ |
埋め込みヒンジ |
|
|
設置オプション |
フロア設置、屋根設置 |
|
|
ケーブル配線 |
キャビネット底部、入口/出口は下向き |
|
|
メンテナンス |
前面メンテナンス |
|
|
冷却 |
DCエアコン、3000W、48VDC、RS485 |
|
|
TECエアコン、200W、48VDC |
||
|
電源システム |
(1) 高さ: 12U (2) AC入力: 三相: 200-240 Vac/346-415 Vac 単相: 200-240 Vac (3) 入力回路ブレーカー: 63A/3P 入力雷保護: クラスC (20KA/40KA) (3) 4kW整流器モジュール* 8; (4) コントローラー MC2600 (5) バッテリーMCB 4*125A/2P (6) 負荷: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
電源環境モニター |
(1) 電源環境モニター: PM5000 × 1 ドア磁気センサー: HO-03×1 浸水: S3-WDT-P×1 煙センサー:-JTY-GD-CA2001L×1 温度・湿度センサー: PM5000TT-TEMP×1 油面センサー: KNMY-268×1 (2) 電源環境モニターは19インチポストに取り付け、前面メンテナンス |
|
|
バッテリー |
リチウムバッテリー 48VDC 100AH*4 |
|
|
ファン |
DC48V + 温度制御 |
|
|
ランプ |
48VDC LED |
|
|
その他 |
コンバイナボックス、ケーブル |
|
|
環境 |
動作温度 |
-40℃~+55℃ （+太陽放射） |
|
保管温度 |
-40℃~+70℃ |
|
|
動作湿度 |
5%~95%（結露なし） |
|
|
動作高度 |
0~4000 m |
|
2.屋外テレコムキャビネット 寸法図
-
