高性能テレコム電源システム用低電圧サージ保護デバイス（SPD）、産業用電源システム向け
基本プロパティ
原産地:
中国
ブランド名:
Estel
認証:
CE UL FCC
モデル番号:
HM385-25/100T1(3P+N)
取引物件
最低注文数量:
1セット
価格:
20-500 usd
支払い条件:
T/T,ウェスタン・ユニオン
補給能力:
5000
製品概要
HM385-25/100T1(3P+N) 低電圧サージ保護デバイス（SPD） - 低電圧電力システムに接続されたサージ保護デバイス 1 適用範囲 サージ保護デバイスは、主に低電圧配電システムおよび雷保護またはその他の過渡過電圧保護の電気機器に適用されます。 2 引用規格 GB/T 18802.11 低電圧サージ保護デバイス（SPD）-パート11：低電圧電力システムに接続されたサージ保護デバイス-要件と試験方法 GB 2828.1 属性による検査のためのサンプリング手順-パート1：ロットごとの検査のための許容品質水準（AQL）によるサンプリングスキーム GB/T191 包装-商品の取り扱いに関す...
プロダクト細部
ハイライト:
低電圧SPD産業用電源
,産業用電源電圧保護具
,HM385-25/100T1 オーバージェス防護装置
Optional Accessories:
Lightning Arrester, Fan, Battery Rack
Working Humidity:
5%~95%（No condensation）
Noise Standard:
ETS300753 CLASS 4.1E
Cooling Method:
Air Condition/Fan/Heat Changer
Install:
Pad mount
Factory Or Not:
Yes
Application:
Industrial,Entertainment
Product Name:
Power Distribution Unit(PDU)
Type:
Power distribution system
Color:
white or black
Rated Current:
50/60Hz
Rated Voltage:
250VAC
Material:
Aluminum alloy
Standard:
Fully CE ROHS approved
Shell Material:
Aluminum alloy
Installation:
Horizontal
Cabinet Color:
to demand
Voltage:
220-250V
Main Function:
power distribution
製品説明

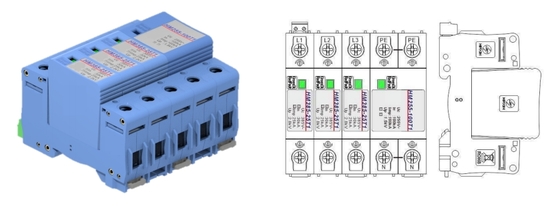

HM385-25/100T1(3P+N) 低電圧サージ保護デバイス（SPD） - 低電圧電力システムに接続されたサージ保護デバイス
1 適用範囲
サージ保護デバイスは、主に低電圧配電システムおよび雷保護またはその他の過渡過電圧保護の電気機器に適用されます。
2 引用規格
GB/T 18802.11
低電圧サージ保護デバイス（SPD）-パート11：低電圧電力システムに接続されたサージ保護デバイス-要件と試験方法
GB 2828.1
属性による検査のためのサンプリング手順-パート1：ロットごとの検査のための許容品質水準（AQL）によるサンプリングスキーム
GB/T191 包装-商品の取り扱いに関するピクトリアルマーキング
GB/T 2423.1
環境試験-パート2：試験方法-試験A：低温
GB/T 2423.2
環境試験-パート2：試験方法-試験A：低温
GB/T 2423.4
電気および電子製品の環境試験-パート2：試験方法-試験
Db：湿熱、サイクル（12時間+12時間サイクル）
GB/T4208 エンクロージャによる保護等級（IPコード）
GB/T4943.1
オーディオ/ビデオ、情報および通信技術機器—パート1：安全性
YD/T 1235.1
要件
電気通信局/サイトの低電圧配電システムに接続されたサージ保護デバイスの性能要件
YD/T 1235.2
電気通信局/サイトの低電圧配電システムに接続されたサージ保護デバイスの試験方法
IEC 61643-11
低電圧電力配電システムに接続されたサージ保護デバイス-パート
11：性能要件と試験方法
DIN EN 61643-11
低電圧サージ保護デバイス-パート11：低電圧電力システムに接続されたサージ保護デバイス; 要件と試験
UL1449
サージ保護デバイス
3 機能性能
3.1 説明
本製品は、35mm DINレールへの取り付けと交換可能なサージ保護モジュールを採用し、過熱および過電流保護機能を内蔵しており、設置とメンテナンスが容易です。また、リモート制御用のリモート故障アラームポート（No-Active Contact）を備えています。本製品はバスバーを内蔵しており、アラームポートは直列に接続されており、お客様が配線しやすいようにポートを1つだけ保持しています。
3.2 性能
4 製品の設置
4.1.1 設置
設置とメンテナンスは、許可された専門家が行うものとします。本製品は、機器内のスイッチボードの35mmレールに取り付けることができます。サージプロテクタにはケビン接続を推奨します。または、一般的な並列接続を使用できます（図1を参照）。
表1. 各ポートの推奨接続仕様

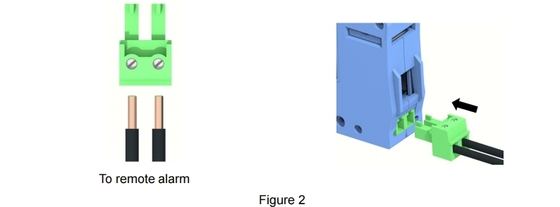

アラーム接続端子はアレスタの上部にあります。リモート検査と制御が必要な場合は、最初にプラグを引き抜き、アラームリードを対応する接続穴に挿入します。SL2.5サイズのフラットドライバーを使用してネジを締め、プラグを元の位置に差し込みます（図2を参照）。配線が完了したら、接続ループを再度確認して、正しく信頼性があることを確認します。電源を入れるとすぐに、サージ保護デバイスは動作状態になります。

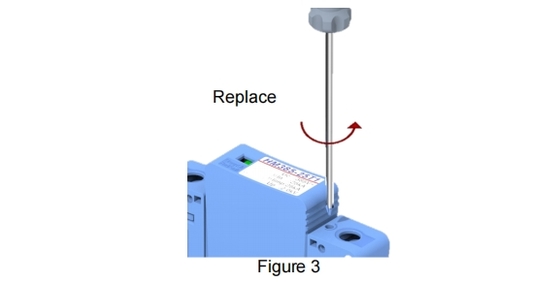

サージ保護モジュールを交換する必要がある場合は、SL2.5プラスドライバーを使用して、製品ロゴの矢印の方向にネジを緩め、下の図3に示すように、力でサージ保護モジュールを引き抜きます。モジュールを再インストールする場合は、0.5N-mのトルク範囲でネジを締めることをお勧めします。
注記:
サージ保護デバイスのベースシートの設置とメンテナンス中は、電源を切ってください。
感電の恐れがあるため、電源が入っているときは操作しないでください。保護された線と保護されていない線またはPE線を並べて接続しないでください。接地ケーブルの断面積、長さ、および接続方法は、関連規格に準拠する必要があります。そうしないと、サージ保護デバイスが正しく動作しません。サージ保護デバイスが正常に動作している場合は、特別なメンテナンスは必要ありませんが、接続ケーブルとアラームウィンドウを定期的に確認する必要があります。アラームウィンドウが赤色の場合は、サージ保護モジュールに障害が発生していることを意味し、すぐに交換する必要があります。リモートアラームポートが接続されている場合、アラーム信号が出力されます。
