テレコム電源システム 三相80A スマート電力管理ターミナル クラウド制御

三相インテリジェント電力消費管理端末 80A/三相四線式 活線部分とエンクロージャ間の絶縁は500VDCです。

I. 製品概要：

三相インテリジェント電力消費管理端末は、三相電力量計、タイマー制御スイッチ、サーキットブレーカー（エアスイッチ）、漏電保護装置、過電圧・不足電圧トリップのすべての機能を統合し、強力なクラウドプラットフォーム管理システムを備えています。これにより、電力消費保護機能を設定し、デバイスの動作状態をリアルタイムで監視し、ネットワーク経由でデバイススイッチを制御できます。この保護装置は、ネットワーク通信、電力量統計、タイマー制御スイッチ、漏電保護、過電流保護、不足電圧/無電圧保護、過電圧保護、欠相保護、故障メモリ、グリッド監視、リアルタイム表示、閉鎖前の確認などのインテリジェント制御機能を統合しており、通信、電力、セキュリティ、交通機関などの無人公共施設の電力保護に広く使用されており、手動メンテナンスのコストを大幅に削減し、デバイスの動作効率を効果的に向上させます。

II. 製品機能：

1. 電力消費統計：

この保護装置は三相電力消費統計機能を備えており、電力消費統計の精度はグレード1以下です。毎月1日には、前月の電力消費統計が自動的にゼロになります。

2. タイマー制御スイッチ

リアルタイムの時間記録機能と8つのタイマーグループにより、保護装置はクラウドプラットフォーム管理システムを通じてリアルタイムで時間を校正し、タイマーの時間を設定し、保護装置のタイマー制御スイッチを実現できます。

3. リアルタイム表示（調整可能）

保護装置は、各相の現在の電圧と総残留電流値（漏電電流）をリアルタイムで表示できます。故障が発生した場合、故障値をロックして表示し、顧客が電力網を監視するのに便利です。表示はデフォルトで常にオンになっています。

対応する相のインジケーターが点灯している場合、その相のリアルタイム電圧と電流が表示されます。総残留電流が表示されている場合、3つの相すべてのインジケーターが点灯し、「IE=012」などの情報が表示されます。これは、現在の総残留電流が12mAであることを意味します。

4. 漏電保護（調整可能）

回線に15〜30mA（デフォルト）の漏電が発生した場合、保護装置は0.1秒以内に遮断します。漏電動作値は調整可能です。漏電非動作電流=1/2 IΔn、漏電動作電流=IΔn。この動作しきい値は、クラウドプラットフォーム管理システムまたはデバイスパネルのキーパッドを介して設定できます。

5. 過電流保護（調整可能）

三相回路の1つ以上の相の電流が過電流値を超えた場合、または過電流値の3倍を超える期間（短絡と見なされる）の場合、保護装置は保護のために直ちに遮断します。この動作しきい値は、クラウドプラットフォーム管理システムまたはデバイスパネルのキーパッドを介して設定できます。

6. 不足電圧保護（調整可能）

3つの相すべての電圧が160V（デフォルト）を下回り、すべて90Vを超えている場合、不足電圧と見なされ、保護装置は遮断します。三相回路の1つ以上の相の電圧が正常値（>170V）に戻ると、保護装置は自動的に閉じて通電します。この動作しきい値は、クラウドプラットフォーム管理システムまたはデバイスパネルのキーパッドを介して設定できます。

7. 無電圧保護/無電圧トリップ

3つの相すべての電圧が90Vを下回ると、無電圧（主グリッドの電源障害）と見なされ、保護装置は直ちに遮断します。三相回路の1つ以上の相が再び通電すると、保護装置は閉鎖条件に従って閉鎖するかどうかを判断します。

8. 過電圧保護（調整可能）

三相回路の1つ以上の相の電圧値が280V（デフォルト）を超えると、過電圧と見なされ、保護装置は直ちに遮断します。3つの相すべての電圧が正常値（<280V）を下回ると、保護装置は自動的に閉じて通電します。

9. 欠相保護（調整可能）

三相回路の1つまたは2つの相の電圧値が90Vを下回ると、欠相と見なされ、保護装置は直ちに遮断します。3つの相すべての電圧が正常値（>170V）に戻ると、保護装置は閉鎖条件に従って閉鎖するかどうかを判断します。欠相保護機能はデフォルトでオフになっています。

10. 手動オン/オフテスト

（1）テストキーを手動で押すと、漏電をシミュレートし、保護装置の3つの相すべての活線が遮断され、出力されません。故障遅延の終了時に、保護装置は閉鎖条件に従って閉鎖するかどうかを判断します。

（2）電源スイッチを手動で開くと、保護装置の3つの相すべての活線が遮断され、出力されません。電源スイッチをもう一度閉じると、数秒後に保護装置は閉鎖条件に従って閉鎖するかどうかを判断します。

11. リモート通信（オプション）

このデバイスはシリアル通信（232または485通信インターフェースを提供）をサポートしており、デバイスのスイッチング状態を制御できるだけでなく、デバイスの現在の電圧、漏電、その他の情報をリアルタイムで監視することもできます。このタイプの機能を必要とするお客様は、注文前にメーカーにお問い合わせください。

12. ネットワーク通信（オプション）

このデバイスは、有線イーサネットTCP/IPネットワーク通信と4G cat.1 TCPネットワーク通信をサポートしており、デバイスのスイッチング状態を制御し、デバイスの現在の電圧、漏電、その他の情報をクラウドプラットフォームを通じてリアルタイムで監視できます。このタイプの機能を必要とするお客様は、注文前にメーカーにお問い合わせください。

III. 三相インテリジェント電力消費管理端末（380V/80A）の主な技術パラメータ

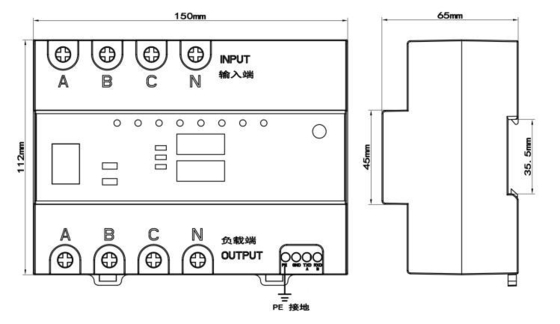

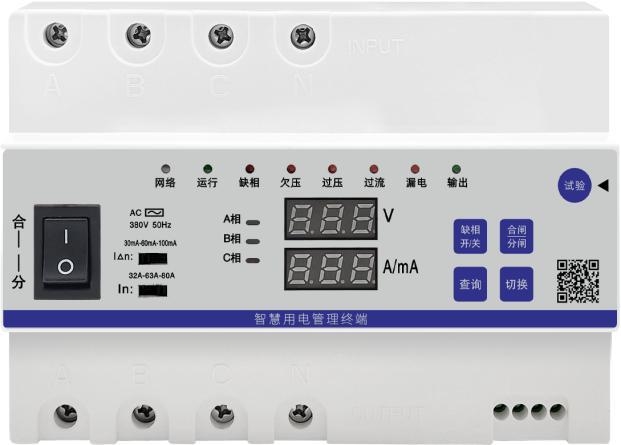

IV. 製品の外観、デバイスの設置と寸法

（1）お客様は、需要に応じて「欠相保護」をオンにするかどうかを選択できます（デフォルトでオフ）。ただし、この保護装置を使用する場合、A相に電力が供給されている必要があります。そうでない場合、保護装置は負荷を遮断し、動作を停止します。

（2）プロジェクトのニーズに応じて、避雷器（サージプロテクタ）を取り付けてください。サーキットブレーカーと避雷器がある場合は、両方ともこの保護装置の前面に取り付ける必要があります。

（3）保護装置パネルのマーキングに従って、三相四線式380V電源に接続します（中性線はこの保護装置を通過する必要があります）、入力と出力が逆にならないように注意してください。アース線がある場合は、確実にアースして、保護装置のサージ耐性を高めてください。

（4）保護装置をシャーシに取り付け、屋外に設置する場合は、雨や日光から十分に保護する必要があります。

（5）保護装置が8秒間通電された後、対応する赤色の故障インジケーターが点灯した場合、回線にそれに対応する故障があることを示しており、対応する回線を確認する必要があります。
