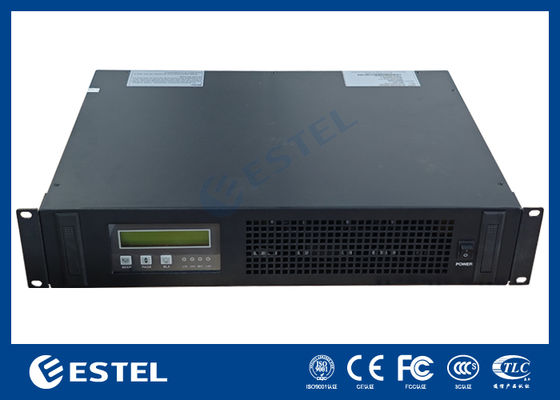

電力および通信システム用インバータ電源 DC48 2KVA 120V 60HZ
基本プロパティ
原産地:
Shenzhen, China (Mainland)
ブランド名:
ESTEL
認証:
ISO9001, CE, 3C, FCC, TLC
モデル番号:
EU-RLIS120K-2000VAN
取引物件
最低注文数量:
1
価格:
358-2143 usd
支払い条件:
L/C, D/A, D/P, T/T, Western Union
補給能力:
20,000 sets per month
製品概要
インバータ電源 1. インバータ電源仕様 QST048/020C-J2A DC入力 定格入力電圧 (Vdc) -48 定格入力電流 (A) 38 入力DC電圧許容範囲 動作電圧 -40v ~ -58.8v 起動電圧 -42v ~ -57v ACバイパス入力 許容バイパス電圧 (Vac) 120±20% 定格入力電流 (A) 13.3 バイパス切替時間 (ms) ≤10ms AC出力 定格容量 (VA) 2000 定格出力電力 (W) 1600 定格出力電圧と周波数 120Vac,60Hz 定格出力電流 (A) 13.3 出力電圧精度 (A) 120±3% 出力周波数精度 (Hz) 60±0.1...
プロダクト細部
ハイライト:
48V DC インバータ電源
,2KVA 通信電力システム
,120V 60Hz通信インバーター
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
製品説明
インバータ電源
1. インバータ電源仕様
| QST048/020C-J2A | ||
| DC入力 | 定格入力電圧 (Vdc) | -48 |
| 定格入力電流 (A) | 38 | |
| 入力DC電圧許容範囲 |
動作電圧 -40v ~ -58.8v 起動電圧 -42v ~ -57v |
|
| ACバイパス入力 | 許容バイパス電圧 (Vac) | 120±20% |
| 定格入力電流 (A) | 13.3 | |
| バイパス切替時間 (ms) | ≤10ms | |
| AC出力 | 定格容量 (VA) | 2000 |
| 定格出力電力 (W) | 1600 | |
| 定格出力電圧と周波数 | 120Vac,60Hz | |
| 定格出力電流 (A) | 13.3 | |
| 出力電圧精度 (A) | 120±3% | |
| 出力周波数精度 (Hz) | 60±0.1% | |
| 波形歪率 (THD) | ≤3% (線形負荷) | |
| 動的応答 | 10% (負荷25% ←→100%) | |
| 力率 (PF) | 0.8 | |
| 過負荷能力 | ≥100%~125%, 10分; 125%~150%, 15秒; 150%, 即時オフ | |
| インバータ効率 | ≥85% (80%抵抗負荷) | |
|
インバータ 変換時間 (ms) |
≤4ms | |
| 動作環境 | 絶縁耐力 (入力と出力) | 1500Vac, 1分 |
| ノイズ (1メートル) | ≤65dB | |
| 周囲温度 | -5℃~+40℃ | |
| 湿度 | 0~90%, 結露なし | |
| 使用高度 (m) | ≤1000 | |
| 機械的寸法 | 標準ラック | 19インチ 2U ラックマウント |
| 重量 (Kg) | 8 | |
| 保護機能 | 入力不足電圧、入力過電圧保護; 出力過負荷保護、出力短絡保護 | |
2. インバータ電源動作原理図

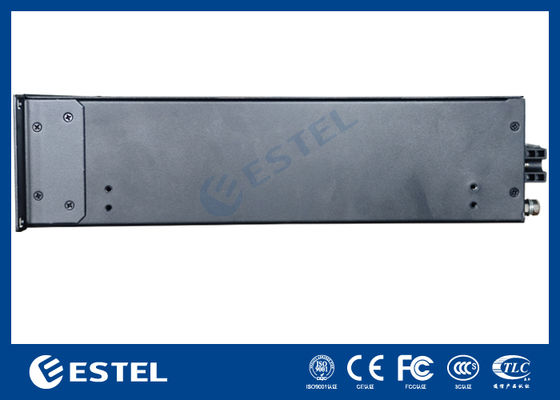

3. 外観寸法

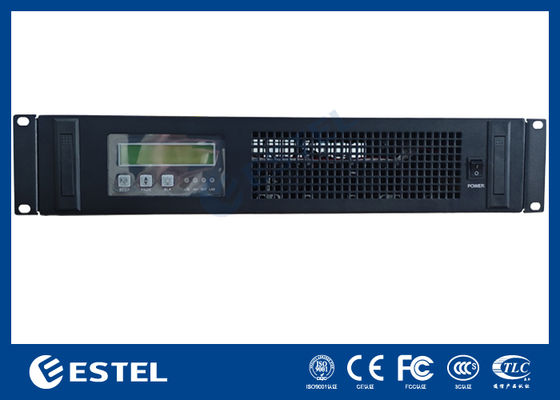

19インチ 2U ラックマウント フロント & リアビュー
| ポート名 | 機能説明 | 備考 | |
| DC入力 + | バッテリー入力 + | DCモジュール入力はプラス | |
| DC入力 - | バッテリー入力 - | DCモジュール入力マイナス | |
| AC出力 l | AC出力 l | 出力ライン | |
| AC出力 n | AC出力 n | 出力ゼロライン | |
|
AC入力
|
L | AC入力 l | 入力活線 |
| N | AC入力 n | 入力ゼロライン | |
| E | アース | アース線 | |
|
無電圧接点 |
主電源障害 | 障害発生時に2点が接続 | |
| DC障害 | 障害発生時に2点が接続 | ||
| インバータ障害 | 障害発生時に2点が接続 | ||
|
通信インターフェース |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| DIPスイッチ |
モード選択: No. 1 番号、"1" は AC 主ユニット; "0" は DC 電源。 bo-b3(2-5) のアドレス範囲は 00 から 15 で、最小は 0、最大は 15 です。 15個のアドレスを設定できます。 |
ダイヤルスイッチを操作した後 有効にするには電源を再起動してください DIPスイッチを番号側にすると1、なし側にすると0 (0000-1111) |
|
