インバーター電源 DC48 5KVA 120V 60HZ インバーター 電源・通信システム
基本プロパティ
原産地:
Shenzhen, China (Mainland)
ブランド名:
ESTEL
認証:
ISO9001, CE, 3C, FCC, TLC
モデル番号:
EU-RLIS120K-5000VAN
取引物件
最低注文数量:
1
価格:
358-2143 usd
支払い条件:
L/C, D/A, D/P, T/T, Western Union
補給能力:
20,000 sets per month
製品概要
インバーター電源 1インバーターの電源仕様 QST048120/050C-J4A DC入力 指定入力電圧 (Vdc) -48歳 定数入力電流 (A) 95 入力直流電圧の許容範囲 動作電圧 -40v ~ -58.8v 起動電圧 -42v ~ -57v ACバイパス入力 許容されるバイパス電圧 (Vac) 120±20% 定数入力電流 (A) 33.3 バイパス変換時間 (ms) ≤4ms AC出力 定数容量 (VA) 5000 定数出力 (W) 4000 定数出力電圧と周波数 120Vac,60Hz 定数出力電流 (A) 33.3 出力電圧の精度 (A) 120±3% 出力周波数精度 (Hz) ...
プロダクト細部
ハイライト:
5KVAの電信インバーター電源
,電源システム用DC48Vインバーター
,120V 60Hz通信インバーター
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
製品説明
インバーター電源
1インバーターの電源仕様
| QST048120/050C-J4A | ||
| DC入力 | 指定入力電圧 (Vdc) | -48歳 |
| 定数入力電流 (A) | 95 | |
| 入力直流電圧の許容範囲 |
動作電圧 -40v ~ -58.8v 起動電圧 -42v ~ -57v |
|
| ACバイパス入力 | 許容されるバイパス電圧 (Vac) | 120±20% |
| 定数入力電流 (A) | 33.3 | |
| バイパス変換時間 (ms) | ≤4ms | |
| AC出力 | 定数容量 (VA) | 5000 |
| 定数出力 (W) | 4000 | |
| 定数出力電圧と周波数 | 120Vac,60Hz | |
| 定数出力電流 (A) | 33.3 | |
| 出力電圧の精度 (A) | 120±3% | |
| 出力周波数精度 (Hz) | 60±0.1% | |
| 波形歪みの速さ (THD) | ≤3% (線形負荷) | |
| ダイナミックな反応 | 10% (負荷 25% ←→100%) | |
| パワーファクター (PF) | 0.8 | |
| 超負荷能力 | ≥100%~125%,10分;125%~150%,15秒;150%,即座にオフにする | |
| インバーター効率 | ≥85% (抵抗負荷80%) | |
|
インバーター 変換時間 (ms) |
≤4ms | |
| 労働環境 | 断熱強度 (入力と出力) | 1500Vac,1分 |
| 騒音 (1メートル) | ≤65dB | |
| 環境温度 | -5°C~+40°C | |
| 湿度 | 0~90% 凝縮物がない | |
| 使用高度 (m) | ≤1000 | |
| メカニカル次元 | 標準ラック | 19インチ4Uラックマウント |
| 体重 (kg) | 15 | |
| 保護機能 | 入力低電圧,入力過電圧保護,出力過負荷保護,出力短路保護 | |
2インバーター電源の動作原理図

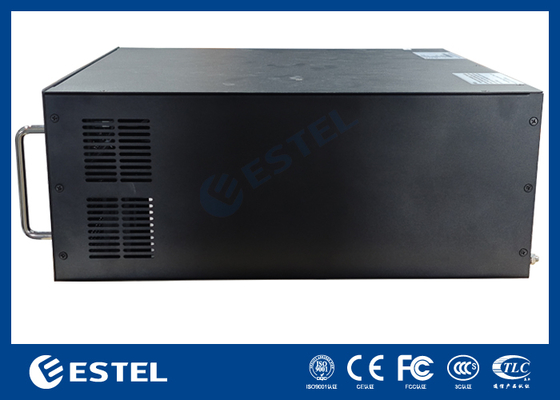

3外見 寸法

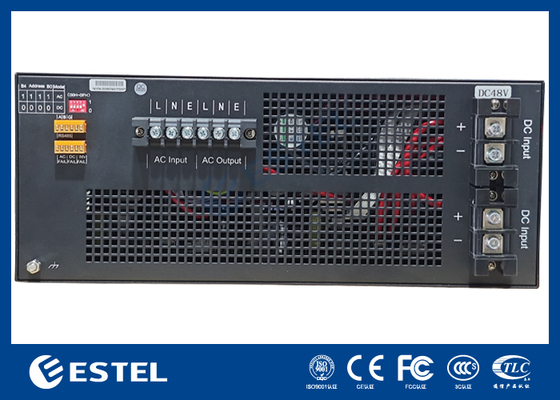

DC48V5KVA 後ろから見る

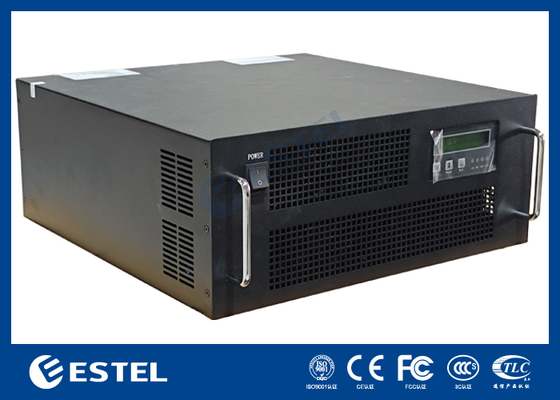

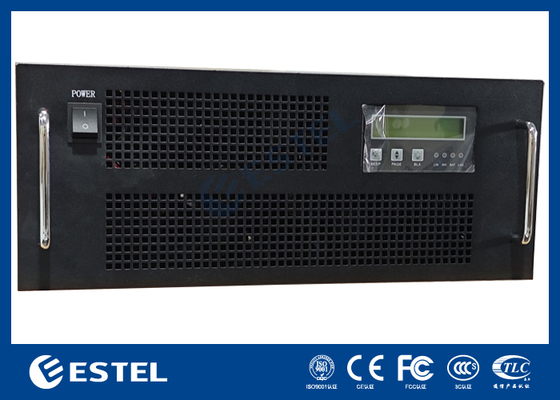

19インチ4Uラックマウント 前側と後ろ側
| ポート名 | 機能説明 | コメント | |
| DC入力 + | バッテリー入力+ | DC モジュール入力が正 | |
| DC入力 - | バッテリー入力 - | DC モジュール入力負 | |
| AC出力 l | AC出力 L | 出力線 | |
| AC出力 n | AC出力 N | 出力ゼロライン | |
|
AC入力
|
L について | AC入力 L | 入力線 |
| N | AC入力 N | 入力ゼロ線 | |
| E について | 地面 | 接地線 | |
|
乾燥した接触 |
メイン障害 | 障害が発生すると2つのポイントは接続されています | |
| DC 欠陥 | 障害が発生すると2つのポイントは接続されています | ||
| インバーターの欠陥 | 障害が発生すると2つのポイントは接続されています | ||
|
通信インターフェース |
A について | RS485A | |
| B について | RS485B | ||
| G | GND | ||
| DIP スイッチ |
モード選択:No. 1番号, "1"はACメインユニット "0"はDC供給. bo-b3(2-5) アドレスは 00 から 15 までの範囲で,一番低いのは 0 で,一番高いのは 15 です. 15の住所を設定できます |
ダイヤルスイッチを操作した後 電力供給を再起動するには,有効になる DIPの数字側へのスイッチは1で,無側へのスイッチは0 (0000-1111) |
|
