3~12kW直流電源システム 5Uサブラック,220VAC入力,43358VDC出力,>96%効率,≤2kg直流モジュール,19インチラックマウント
プロダクト細部
5Uテレコム直線器系 220VAC入力
,19インチラックマウント DC電源システム
,高効率の直流モジュール 43-58VDC
3~12kW直流電源システム 5Uサブラック,220VAC入力,43358VDC出力,>96%効率,≤2kg直流モジュール,19インチラックマウント
製品概要
電気通信,データセンター,および産業用アプリケーションのために設計された高効率のコンパクトな電力ソリューションです. 柔軟なラックまたはキャビネット設置のために構築されています.220VACの単相入力に対応し,定数値53の安定した出力 43〜58VDCを供給する.5VDC. このシステムは96%以上の効率を達成し,信頼性の高い性能と低エネルギー損失を保証する.
モジュール式設計では最大4つの直流モジュールが搭載され,それぞれ3000Wで重量は≤2kgです.強制冷却は重荷下で安定した動作を保証します.システムでは,功率因子 ≥0で優れた電力品質を維持する総容量は12kWに達し,要求の高いバックアップおよび配送シナリオに適しています.
制御およびモニタリングのために,システムは4つのアナログ入力 (バッテリーと環境温度),7つのデジタル入力,および6つのドライコンタクトアラーム出力を統合しています.通信はRS232/485およびSNMPによって有効です.,地元管理のための直感的なLCDディスプレイです
厳しい環境のために設計されたこの装置は,40°C~+65°C (全負荷が50°C以下) 範囲で動作し,5%~95%の湿度に対応し,高さ3000mまで対応します.頑丈 な 設計 に よっ て,厳しい 状況 に も 長期 に 信頼 できる.
この直流電源システムは,軽量直流モジュール,フロントメンテナンスのサポート,IP20保護により,高可用性を必要とするオペレーターにコスト効率的でスケーラブルなソリューションを提供します.コンパクトサイズ簡単に操作できる

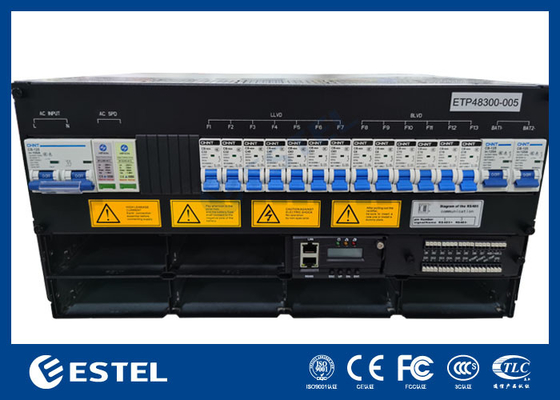

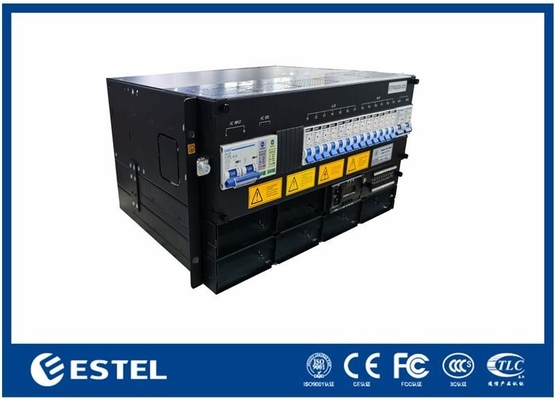

3〜12kW 5U サブラック
システム
-
尺寸: 482.0 (W) × 350.0 (D) × 5U (H)
-
重さ: ≤20kg (直線器なし)
-
冷却モード:自然冷却
-
設置モード: 19インチラックまたはキャビネット内部に設置
-
配線モード:上部入口と上部出口
-
メンテナンスモード:フロントメンテナンス,サポートモジュールグレード変更
-
保護レベル:IP20
AC分布
-
入力モード: 220VAC 単相
-
入力容量: 1×100A/2P
-
入力周波数: 45~66Hz,定数値: 50Hz/60Hz
-
AC SPD: 20kA/40kA, 8/20μs
DC 配分
-
出力電圧: 43 ~ 58VDC,定数値: 53.5VDC
-
最大容量: 12kW (3kW × 4)
-
バッテリーブレーカー: 2×63A/1P
-
負荷ブレーカー:LLVD: 無;BLVD: 2×63A/1P
-
DC SPD: 10kA,8/20μs
矯正器
-
入力電圧: 85VAC ~ 300VAC,名乗 220VAC
-
効率性:>96%
-
定位電源: 3000W (176~300VAC)
-
作業温度: 40°C~+75°C (全出力は50°C以下)
-
尺寸: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)
-
体重: ≤2kg
-
冷却モード:強制冷却
-
パワーファクター: ≥099
-
THD: ≤5%
コントローラー
-
信号入力:4 AI (3 バッテリー温度,1 環境温度), 7 DI
-
アラーム出力:6 乾燥した接触
-
通信ポート:RS232/485,SNMP
-
表示モード:LCD
環境
-
動作温度:40°C~+65°C (全出力は50°C以下)
-
保存温度:¥40°C ~ +70°C
-
動作湿度:5%~95% (凝縮しない)
-
高さ:0~3000m (高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度は1°C減少します.)
-
