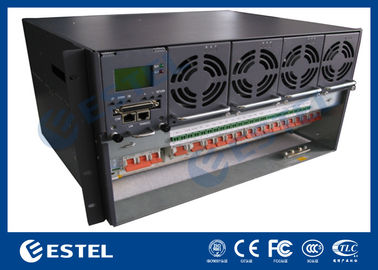

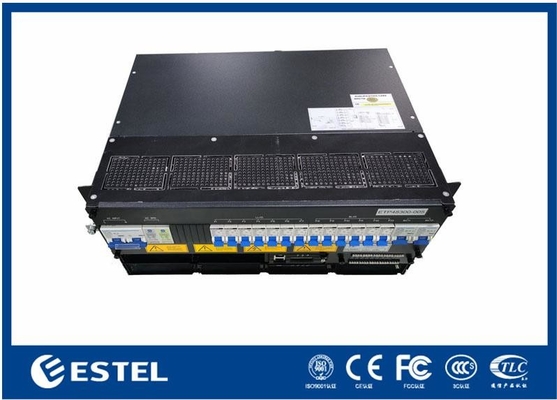

3～18kW DC電源システム 6Uサブラック、380VAC/220VAC入力、-43～-58VDC出力、>96%効率、≤2kg整流器モジュール

製品概要

3～18kW DC電源システム 6Uサブラックは、通信、IT、産業用途向けに設計された、信頼性と拡張性に優れた電源ソリューションです。380VAC三相と220VAC単相の両方の入力をサポートし、安定した-43～-58VDC出力を提供し、定格値は-53.5VDCです。最大システム容量18kW、効率96%以上で、高性能、省エネ、安定した動作を保証します。

このシステムは、最大6つの整流器モジュールを備えたモジュール構造を採用しており、各モジュールの定格は3000Wで、重量は2kg未満です。モジュールは強制空冷、力率≥0.99、THD≤5%を特徴とし、クリーンで効率的なDC出力を提供します。フロントメンテナンスをサポートする軽量設計により、設置とサービスが簡素化され、IP20保護により安全性と耐久性が保証されます。

4つのバッテリーブレーカー（4×125A/1P）とデュアル負荷ブレーカー（2×63A/1P）を搭載し、安全なDC配電を提供します。また、バッテリーと周囲温度用の4つのアナログ入力、7つのデジタル入力、6つの無電圧接点アラーム出力を統合しています。RS232/485およびSNMP経由で監視が可能で、ユーザーフレンドリーな操作のためのLCDインターフェースを備えています。

過酷な環境向けに構築されており、-40℃～+65℃（50℃以下で全負荷）、5～95%の結露しない湿度に耐え、標高3000mまでの設置をサポートします。コンパクトな6U設計と19インチラック互換性により、高効率、拡張性、信頼性を必要とする重要な電源アプリケーションに最適です。

3-18kW 6Uサブラック

システム

• 寸法：482.0（W）×350.0（D）×6U（H）

• 重量：≤25kg（整流器なし）

• 冷却方式：自然空冷

• 設置方法：19インチラックまたはキャビネット内への設置

• 配線方式：上部入口と上部出口

• メンテナンス方法：フロントメンテナンス、モジュールグレード変更をサポート

• 保護レベル：IP20

AC配電

• 入力モード：380VAC三相または220VAC単相

• 入力容量：1×63A/3P

• 入力周波数：45～66Hz、定格値：50Hz/60Hz

• AC SPD：20kA/40kA、8/20μs

DC配電

• 出力電圧：-43～-58VDC、定格値：-53.5VDC

• 最大容量：18kW（3kW×6）

• バッテリーブレーカー：4×125A/1P

• 負荷ブレーカー：LLVD：なし; BLVD：2×63A/1P

• DC SPD：10kA、8/20μs

整流器

• 入力電圧：85VAC～300VAC、定格220VAC

• 効率：>96%

• 定格電力：3000W（176～300VAC）

• 動作温度：-40℃～+75℃（50℃以下で全出力）

• 寸法：106.5mm（W）×286mm（D）×41.5mm（H）（1U/H）

• 重量：≤2kg

• 冷却方式：強制空冷

• 力率：≥0.99

• THD：≤5%

• DC出力：-43～-58VDC、定格-53.5VDC、最大55A

コントローラー

• 信号入力：4 AI（3 バッテリー温度、1 周囲温度）、7 DI

• アラーム出力：6 無電圧接点

• 通信ポート：RS232/485、SNMP

• 表示モード：LCD

環境

• 動作温度：-40℃～+65℃（50℃以下で全出力）

• 保管温度：-40℃～+70℃

• 動作湿度：5%～95%（結露しないこと）

• 標高：0～3000m（標高が2000m～3000mの範囲内にある場合、標高が200m上昇するごとに最大動作温度が1℃低下します。）
