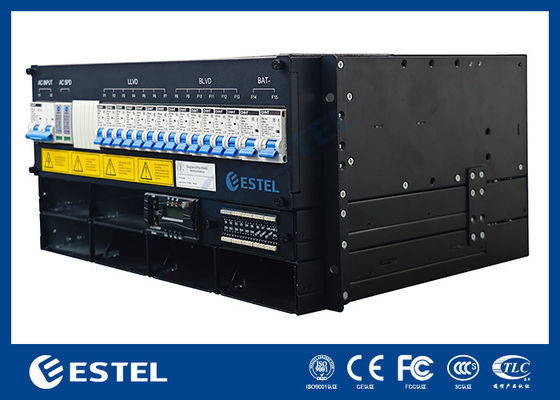

コンパクト3～9kW 6UラックマウントDC電源ソリューション、高効率>96％、モジュール式3000W整流器、フレキシブルAC入力
プロダクト細部
6UラックマウントDC電源ソリューション
,モジュール式3000Wテレコム整流器
,高効率96％電源システム
コンパクトな3 〜9kW 6Uラックマウント直流電源ソリューション,高効率>96%,モジュール式3000W直流器,柔軟なAC入力
製品概要
電気通信,ITインフラストラクチャ,および産業用施設に信頼性と効率的なエネルギーを供給するために設計されています.380VAC三相入力と220VAC単相入力の両方をサポートする定数53.5VDCで,制御された出力43〜58VDCを供給し,重要なネットワークにおける安定した直流供給に適しています.
このシステムは,3つの熱交換可能な直流モジュールにより最大出力9kWを達成し,それぞれ3000Wで2kg未満の重量である.強制冷却では高功率因子≥0である.99総調和歪み ≤ 5% で,直線器は,高負荷下でも安定した性能と高品質の電源変換を保証します.

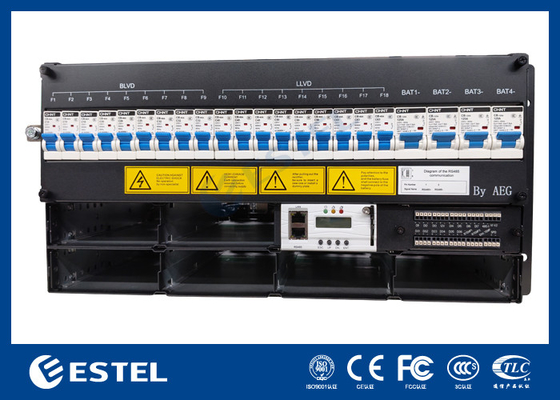

双重125A電池ブレーカーと複数のBLVD負荷ブレーカーを装備し,このシステムは柔軟なDC配送と強化された安全性を提供します.制御器は温度モニタリングを統合しています (バッテリーと環境)通信ポート (RS232/485,SNMP) は遠隔監視を可能にします. フロントパネルのLCDは直感的なローカル管理を提供します.
耐久性のために設計されたサブバックは,40 °Cから +65 °Cまで動作し,不凝縮湿度5-95%を許容し,高度3000mまで信頼性の高いパフォーマンスを維持します. コンパクトな6U形状因子,フロント アクセス メンテナンスIP20保護により,効率性,スケーラビリティ,ミッション・クリティカルアプリケーションでの使いやすさを求めるオペレーターにとって実用的な選択となります.
システム
-
尺寸: 482.0 (W) × 350.0 (D) × 6U (H)
-
重さ: ≤25kg (直線器なし)
-
冷却モード:自然冷却
-
設置モード: 19インチラックまたはキャビネット内部に設置
-
配線モード:上部入口と上部出口
-
メンテナンスモード:フロントメンテナンス,サポートモジュールグレード変更
-
保護レベル:IP20
AC分布
-
入力モード:380VAC 3相または220VAC 1相
-
入力容量: 1×63A/3P
-
入力周波数: 45~66Hz,定数値: 50Hz/60Hz
-
AC SPD: 20kA/40kA, 8/20μs
DC 配分
-
出力電圧: 43 ~ 58VDC,定数値: 53.5VDC
-
最大容量: 9kW (3kW × 3)
-
バッテリーブレーカー: 2×125A/1P
-
ロードブレーカー: LLVD: 無; BLVD: 3×63A/1P,3×40A/1P,1×25A/1P
-
DC SPD: 10kA,8/20μs
矯正器
-
入力電圧: 85VAC ~ 300VAC,名乗 220VAC
-
効率性:>96%
-
定位電源: 3000W (176~300VAC)
-
作業温度: 40°C~+75°C (全出力は50°C以下)
-
尺寸: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)
-
体重: ≤2kg
-
冷却モード:強制冷却
-
パワーファクター: ≥099
-
THD: ≤5%
-
DC出力: ¥43 ~ ¥58VDC,定数 ¥53.5VDC,最大55A
コントローラー
-
シグナル入力: 4 AI (3 バッテリー温度,1 環境温度), 7 DI
-
アラーム出力: 6 乾燥接触
-
通信ポート:RS232/485,SNMP
-
ディスプレイモード:LCD
環境
-
動作温度: 〜40°C~+65°C (全出力50°C以下)
-
貯蔵温度: 40°C~+70°C
-
動作湿度: 5%~95% (不凝縮)
-
高さ:0~3000m (高さが2000mから3000mの範囲内であれば,高さが200m増加すると最大動作温度が1°C減少する)
-
