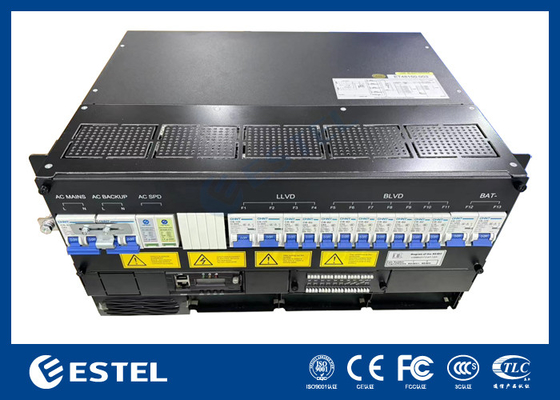

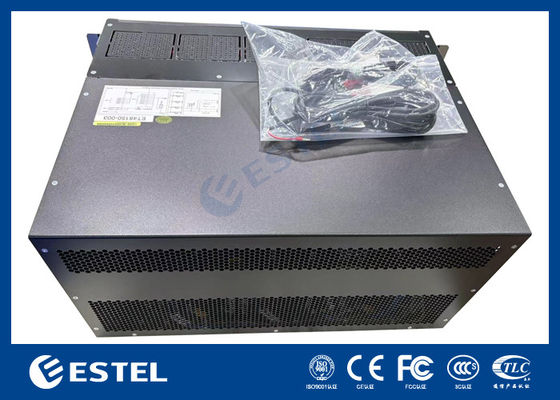

高容量3～27kW 7UラックマウントDC電源システム、モジュール式3000W整流器、広範囲AC入力、>96%効率
プロダクト細部
3～27kWラックマウントDC電源システム
,モジュール式3000Wテレコム整流器
,高効率7Uテレコム電源システム
高容量3～27kW 7UラックマウントDC電源システム、モジュール式3000W整流器、広範囲AC入力、>96%効率
製品概要
3～27kW 7UラックマウントDC電源システムは、信頼性の高いDC電源を必要とする通信ネットワーク、データセンター、産業施設向けに設計された高容量ソリューションです。380VAC三相と220VAC単相入力をサポートし、安定した-43～-58VDC出力を、定格値-53.5VDCで提供します。最大容量27kWで、96%以上の効率を維持しながら、大規模なアプリケーションに十分な電力を供給します。
最大9つの整流器モジュールを統合し、各モジュールは3000W定格で、重量は2kg以下です。これらのモジュールは、強制冷却、高力率≥0.99、THD≤5%を特徴とし、クリーンで安定したDC電力変換を保証します。フロントメンテナンス、トップケーブルエントリ、IP20保護により、19インチラックへの安全性、保守性、容易な統合を優先しています。
DC配電には、6つの125Aバッテリーブレーカーと4つの63A負荷ブレーカーが含まれており、柔軟で安全な負荷管理を提供します。インテリジェントコントローラーは、4つのアナログ入力、7つのデジタル入力、6つの無電圧接点アラーム、RS232/485およびSNMP経由のリモート通信をサポートしています。ローカルモニタリングは、LCDディスプレイを介して有効になります。
過酷な環境向けに構築されており、-40℃～+65℃で動作し、5～95%の結露しない湿度に耐え、高度3000mまで安定した動作を維持します。モジュール構造と堅牢な性能により、3～27kW 7U DC電源システムは、スケーラブルで信頼性の高いエネルギーソリューションを必要とする重要なインフラストラクチャに最適な選択肢です。
システム
-
寸法：482.0(W) × 350.0(D) × 7U(H)
-
重量：≤30kg（整流器なし）
-
冷却方式：自然冷却
-
設置モード：19インチラックまたはキャビネット内への設置
-
ケーブル接続モード：トップインレットおよびトップアウトレット
-
メンテナンスモード：フロントメンテナンス、モジュールグレード変更対応
-
保護レベル：IP20
AC配電
-
入力モード：380VAC三相または220VAC単相
-
入力容量：1×63A/3P
-
入力周波数：45～66Hz、定格値：50Hz/60Hz
-
AC SPD：20kA/40kA、8/20μs
DC配電
-
出力電圧：-43～-58VDC、定格値：-53.5VDC
-
最大容量：27kW（3kW×9）
-
バッテリーブレーカー：6×125A/1P
-
負荷ブレーカー：LLVD：なし; BLVD：4×63A/1P
-
DC SPD：10kA、8/20μs
整流器
-
入力電圧：85VAC～300VAC、定格220VAC
-
効率：>96%
-
定格電力：3000W（176～300VAC）
-
動作温度：-40℃～+75℃（50℃以下で全出力）
-
寸法：106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)
-
重量：≤2kg
-
冷却方式：強制冷却
-
力率：≥0.99
-
THD：≤5%
-
DC出力：-43～-58VDC、定格-53.5VDC、最大55A
コントローラー
-
信号入力：4 AI（3 バッテリー温度、1 周囲温度）、7 DI
-
アラーム出力：6 無電圧接点
-
通信ポート：RS232/485、SNMP
-
表示モード：LCD
環境
-
動作温度：-40℃～+65℃（50℃以下で全出力）
-
保管温度：-40℃～+70℃
-
動作湿度：5%～95%（結露しないこと）
-
高度：0～3000m（高度が2000m～3000mの範囲内にある場合、高度が200m上昇するごとに最大動作温度は1℃低下します。）
-
