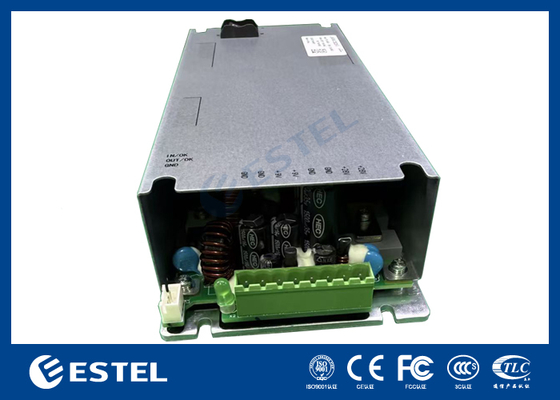

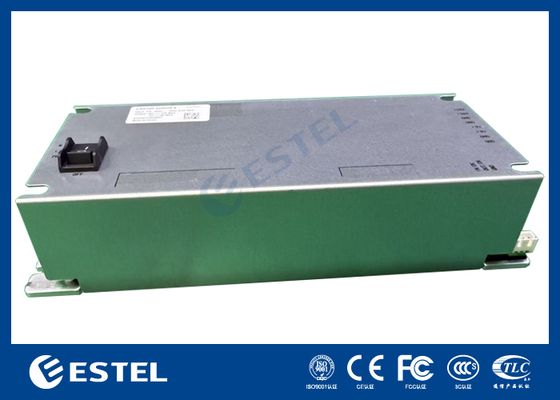

MR483000HG2B-GS 高効率 3000W 整流器モジュール、85～290VAC 入力、42～58VDC 出力、強制空冷、CE/UL 認証

製品概要

MR483000HG2B-GS は、標準 AC 電圧を通信電源システム用の安定した 48Vdc に変換する電源装置です。
より大きな負荷容量を得るには、整流器モジュールを並列に接続するか、追加の独立した監視モジュールを使用してインテリジェント制御を行うことができます。

整流器モジュールは、ラックおよびキャビネットと互換性があるように設計されたプラグインモジュールユニットです。

動作環境

電気的特性

入力パラメータ

• 動作電圧：85Vac ～ 290Vac

• 周波数：45Hz ～ 66Hz (定格：50/60Hz)

• 入力電流：≤18A

• 力率：≥0.99 (220Vac、20%～100% 負荷時)

• THD：≤5% (50%～100% 負荷時)

出力パラメータ

• 出力電圧：42VDC ～ 58VDC (定格：53.5VDC)

• 線形電力ディレーティング：

  • 176VAC から 290VAC で 3000W

  • 175VAC から 85VAC で 1250W にディレーティング

• 電圧調整：≤±0.6%Vo

• リップルとノイズ：≤200mVp-p (≤20MHz 帯域幅)

• スタンバイ電力：≤4W

• 起動時間：3s ～ 8s

• 保持時間：>10ms

• 電話ノイズ：≤2mV

• 広帯域ノイズ電圧：

  • ≤50mV (3.4kHz ～ 150kHz)

  • ≤20mV (0.15MHz ～ 30MHz)

機械的特性

• 寸法：41.5mm (H) × 106.4mm (W) × 291mm (D)

• 重量：<2kg

• 冷却：内蔵ファンによる強制空冷 (線形速度制御)

出力特性

• 元のマニュアルに含まれるグラフと曲線 (出力電流、入力電圧ディレーティング、温度ディレーティング、効率曲線)

その他の機能

保護機能

• 入力過電圧：

  • 290～300Vac → 警告灯、出力正常

  • 300Vac → 出力オフ

• 低電圧：

  • <80±5Vac → 出力オフ

  • 80～90Vac → 自動回復

• 出力過電圧：

  • 内部：58.5VDC–60.5VDC、ロックアウト、再通電で回復

  • 外部：>63VDC for >500ms、ロックアウト

• 電流制限：出力曲線を参照

• 短絡：長時間許容、自動回復

• 過熱：保護

• 認証：CE、UL、CB

  • UL/EN/IEC 62368-1

• EMC：EN 55032 クラス B、EN 55035、IEC 61000-3-2/3

• 雷保護：5kA (8/20μs)

• MTBF：>500,000 時間 @ 25℃

• ノイズ：≤55dB(A) @ 40℃

インターフェースの説明

金指ピンレイアウト

モジュールパネルの説明

フロントパネルのインジケーター：

• 電源 (緑)

  • オン：正常

  • オフ：入力なし / 入力異常

  • 4Hz 点滅：手動ステータス照会

• アラーム (黄)

  • オフ：アラームなし

  • オン：電流制限

  • 0.5Hz 点滅：通信損失

  • 4Hz 点滅：アドレスエラー

障害 (赤)

• オン：出力なし / 内部障害

• 過電圧ロック：リセットするには 1 分間外してください
