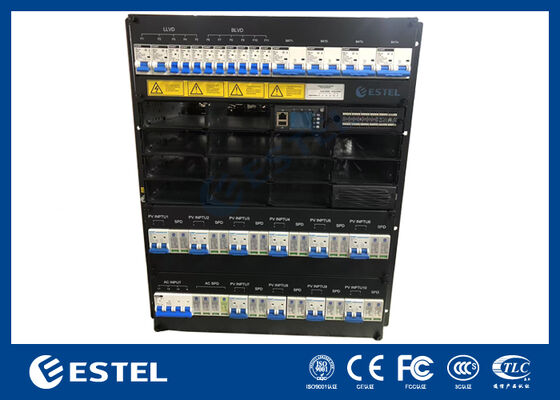

1000AまでのDC電源のためのデータセンター用電源コア
プロダクト細部
Outdoor telecom power cabinet
,36kW MPPT solar power system
,Telecom power system with warranty
データセンター向け1000A DC電源用パワーコア
1. 概要
ESTELの1000Aパワーコアは、通信室やデータセンター用途向けに特別に設計された大容量DCパワーコアで、220VAC単相または380VAC三相AC電力を、通信およびIT機器に電力を供給するための高品質DC電力に変換します。
2. 用途
- 通信サイトセンター電源
- データセンター通信電源
- 衛星地球局
- マイクロ波局電源
3. 構成と特徴
この1000Aパワーコアは、主にスマートパワーコントローラー、高品質整流器モジュール、AC入力電源およびDC出力回路用の回路ブレーカーとSPDデバイスで構成されています。

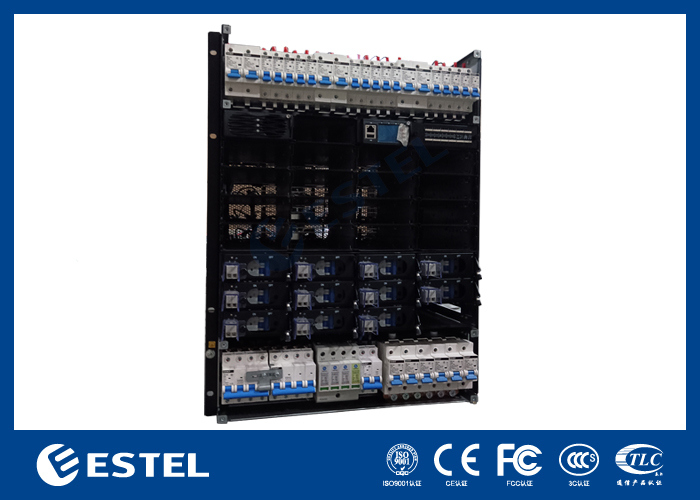

1) パワーコアサブラックまたはパワーコアキャビネット:
1000Aパワーコアシステムは、19インチラックマウント可能なサブラックまたは19インチラックを備えたキャビネットに構築できます。これは、電力容量と設置スペースに対するクライアントの要件によって異なります。アセンブリサブラックまたはキャビネットとして製造され、すべてのパワーコントローラー、整流器モジュールスロット、配電ブレーカー、およびSPDが内部に統合されています。
2) スマートパワーコントローラー:
電源システムの動作情報とローカルパラメータ設定を表示するためのLCD画面があり、パラメータの読み取りと書き込みをサポートするだけでなく、パラメータのアップロードとダウンロードもサポートしています。Webブラウザを介したローカル監視および制御機能を提供し、リモート監視および制御機能のためにSNMPをサポートしています。
| リモートメータリング | リモートコントロール | バッテリー管理 | 省エネモード | アラームとイベント |
|
AC電圧と電流 DC電圧と電流 バッテリー電流と温度 周囲温度 整流器モジュールの電圧と電流 |
バッテリーの均等化およびフロート充電 整流器モジュールの電圧調整 整流器モジュールの電流制限 整流器モジュールのオン/オフ制御 負荷切断 バッテリー切断 |
ブースト充電 温度補償 バッテリーテスト 低電圧切断 高温切断 バッテリー容量予測
|
高/標準効率整流器 混合管理 整流器の循環運転 整流器の休止運転
|
SPD、負荷ヒューズ、バッテリー放電、電流不均衡、負荷切断、整流器AC入力障害、整流器通信障害、 など |
| 上記は網羅的なリストではありません。すべての機能を知りたい場合は、お問い合わせください。 | ||||
3) 整流器モジュール:
整流器モジュールはAC電力を高品質のDC電力に変換し、ホットスワップ可能です。総電流容量、AC-DC変換効率、予算範囲、電力負荷量と仕様など、クライアントのさまざまな要件に基づいて、異なる数のモジュールと異なるモデルのモジュールが使用されます。内部のすべてのモジュールには、強制空冷用のファンが構成されています。
| 項目 | パラメータ | 項目 | パラメータ |
| 動作電圧 |
85Vac～290Vac
|
出力電圧
|
42V DC～58V DC、定格値は53.5V |
| 周波数 | 45Hz～66Hz、定格値は50Hz/60Hz |
線形電力 ディレーティング
|
3000W（176V AC～290V AC） 3000W～1250W（175V AC～85V AC）
|
|
入力電流
|
≤18A |
調整電圧 精度 |
≤±0.6％V |
| 力率 | ≥0.99（220Vac@20％～100％負荷） | スタンバイ電力 | ≤4W |
| THD |
≤5％（50％～100％負荷）
|
起動時間
|
3秒～8秒（インスタントスタートモード）
|
| 寸法 |
41.5mm（H）×106.4mm（W）×291mm（D）
|
重量（なし 包装）
|
2Kg
|
| 上記は1つのモデルの網羅的な機能リストではありません。すべての機能とより多くの整流器モジュールを知りたい場合は、お問い合わせください。 | |||
4) AC入力ブレーカーとSPD:
さまざまなブランドのブレーカーが利用可能です。そして、すべてのブレーカーは、クライアントの入力電源の種類と要件の機能に基づいて構成されています。ESTELは一般的に使用されるSPD構成を推奨し、クライアントの特別な要件もサポートされています。
5) DC出力ブレーカーとSPD:
DC出力ブレーカーとSPDの構成は、クライアントのニーズに基づいており、合計でいくつの電力消費機器があるか、各消費機器の電力は何か、将来のためにいくつのブレーカーを予備にする必要があるかなどの情報が必要になります。これらはすべて交渉可能です。
6) その他:
バッテリーブレーカー、バイパス、サービスコンセントなどは、クライアントのニーズに基づいてパワーコアシステムに含めることができます。
4. 購入方法
1) クライアントがオンライン問い合わせを送信
2) ESTELがクライアントの技術的ニーズの確認を支援および指導
3) ESTELがクライアント向けに価格を含む技術ソリューションを作成
4) クライアントが見積もりと構成を確認（必要に応じてソリューションを調整）
5) クライアントがESTELに購入注文を発行し、前払いを行う
6) ESTELが製造を行い、完成品の写真をクライアントに送信
7) クライアントが頭金を支払い、ESTELが製品を梱包し、クライアントに確認を送信
8) 出荷の準備（ESTELはクライアントの要求に応じて、すべての国への海上輸送と航空輸送を手配できます）
-
