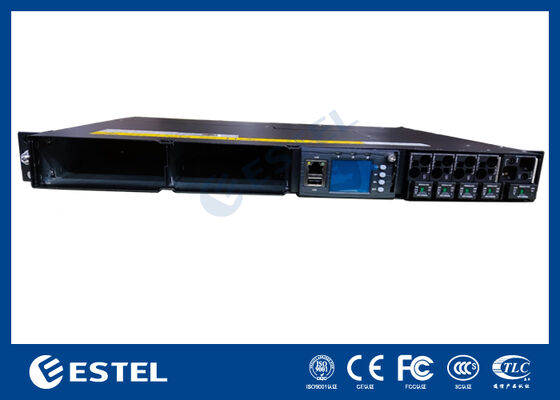

通信プロジェクト向け6KW高効率DC整流器ソリューション（リモート監視機能付き）
基本プロパティ
原産地:
深セン、中国 (本土)
ブランド名:
ESTEL
認証:
ISO9001, CE, 3C, FCC
取引物件
最低注文数量:
1
価格:
735-2864 usd
支払い条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン
補給能力:
3月1000セット
製品概要
遠隔監視機能付き6KW高効率DC整流器ソリューション（通信プロジェクト向け） 製品概要6kw高効率DC整流器の ET48100は、通信アプリケーション、データセンター、および最大稼働時間を必要とする産業施設に信頼性の高い電力供給を行うために開発された、高効率（96%以上）の6kw DC48V電源システムです。220VAC単相63A/1PN電源から動作し、-43VDCから-58VDC（定格-53.5VDC）まで調整可能な精密に規制されたDC出力を提供します。全負荷時でも96%を超える変換効率により、エネルギー効率を重視する高密度環境に最適です。 整流器モジュール6kw高効率DC整流器の 冗長性を...
プロダクト細部
ハイライト:
6KW通信用DC整流器
,高効率通信用電源システム
,リモート監視DC整流器
Size:
482mm*350mm*1U(幅*奥行き*高さ)
Weight:
≤10kg (整流器を除く)
Input Voltage:
220VAC 単相
Output Voltage:
-48VDC (-42 ～ -58VDC)
Rectifier Module:
6kw(最大)、2*3kwモジュール
Module Efficiency:
＞96%
Application:
電気通信
Package:
木製のケース/カートン
製品説明
遠隔監視機能付き6KW高効率DC整流器ソリューション（通信プロジェクト向け）
製品概要6kw高効率DC整流器の
ET48100は、通信アプリケーション、データセンター、および最大稼働時間を必要とする産業施設に信頼性の高い電力供給を行うために開発された、高効率（96%以上）の6kw DC48V電源システムです。220VAC単相63A/1PN電源から動作し、-43VDCから-58VDC（定格-53.5VDC）まで調整可能な精密に規制されたDC出力を提供します。全負荷時でも96%を超える変換効率により、エネルギー効率を重視する高密度環境に最適です。
整流器モジュール6kw高効率DC整流器の
冗長性を考慮して設計されたこのユニットは、N+1構成で最大2つのホットスワップ可能な3000W整流器モジュールを収容できます。各軽量モジュール（2kg未満）は強制空冷を採用し、安定した熱性能を保証します。高度な力率補正（0.99以上）と低い全高調波歪み（THDi 5%以下）により、クリーンな電力供給を実現し、上流インフラへの負荷を軽減します。システムは、IP20定格の1U 19インチラックマウントシャーシに収められており、前面メンテナンスと便利な上面ケーブルエントリーを備えています。
インテリジェント電源管理6kw高効率DC整流器の
統合された配電パネルには、柔軟な負荷管理のためのBLVD機能が含まれています。オンボードコントローラーは、3つのアナログセンサー入力、8つのデジタルステータス入力、およびアラーム処理用の8つの設定可能なドライコンタクトリレー出力を備えた包括的な監視と制御を提供します。RS232、RS485、およびSNMPインターフェースを介してリモート監視がサポートされており、内蔵LCDスクリーンにより、現場での簡単な設定とリアルタイムのステータス確認が可能です。
動作環境6kw高効率DC整流器の
ET4860は、過酷な環境でも信頼性の高いパフォーマンスを発揮するように設計されており、-40℃から+65℃の周囲温度範囲および5%から95%の相対湿度（結露なきこと）でディレーティングなしで動作します。標高3000メートルまで全出力電力を維持します。コンパクトなスケーラビリティ、インテリジェントな負荷管理、および堅牢な構造を組み合わせたET4860は、ダウンタイムが許されないクリティカルインフラストラクチャ向けの将来性のあるDC電源基盤を提供します。
仕様6kw高効率DC整流器の
| タイプ | 通信用整流器システム | |||
| 一般 | サイズ | 482mm*350mm*1U(W*D*H) | ||
| 重量 | 8.50kg以下（整流器なし） | |||
| 冷却方式 | 自然冷却 | |||
| 設置方法 | 19インチラックマウント | |||
| 配線モード | 入出力は上部から | |||
| メンテナンスモード | 前面から、モジュールグレード変更対応 | |||
| 保護等級 | IP20 | |||
| AC 配電 |
入力電圧 |
単相220VAC | ||
| 入力ブレーカー | 1 x 63 1PN | |||
| 入力周波数 | 45Hz～65Hz、定格値：50Hz/60Hz | |||
| DC 配電 |
出力電圧 | -43～-58VDC、定格値：-53.5VDC | ||
|
出力容量 （最大）
|
6kw（2*3kw、N+1冗長性対応） | |||
|
バッテリーブレーカー
|
1 x 100A 1PN回路ブレーカー | |||
| BLVD |
2 x 63A/1PN + 2 x 32A/1PN回路ブレーカー |
|||
| 整流器モジュール | 入力電圧 | 85VAC～300VAC、定格220VAC | ||
| 効率 | >96% | |||
| 定格電力 | 3000W（176～300VAC） | |||
| 動作温度 | -40℃～+75℃（50℃以下で全出力） | |||
| 寸法 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 重量 | 2kg以下 | |||
| 冷却モード | 強制冷却 | |||
| 力率 | 0.99以上 | |||
| THD | 5%以下 | |||
| DC出力 | –43 ～ –58VDC、定格 –53.5VDC、最大55A | |||
| コントローラー | 信号入力ポート | 3 AI（3環境温度）、8 DI | ||
| アラーム出力ポート | 8ドライコンタクト | |||
| 通信 | RS485/RS232、SNMP、Modbus、Ethernet | |||
| LCDディスプレイ | 対応 | |||
| 環境 | 動作 温度 |
-40℃ ～ +65℃（50℃以下で全出力） | ||
| 保管温度 | -40℃～+70℃ | |||
| 動作湿度 | 5%～95%（結露なきこと） | |||
| 標高 | 0～3000m（標高が2000mから3000mの範囲内にある場合、最大動作 温度は標高が200m上昇するごとに1℃低下します） |
|||

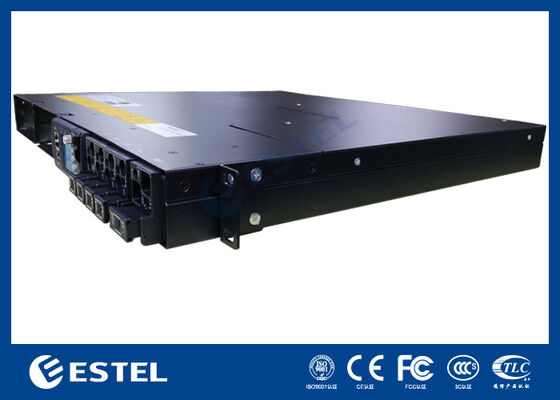

背面図6kw高効率DC整流器の
側面図6kw高効率DC整流器の

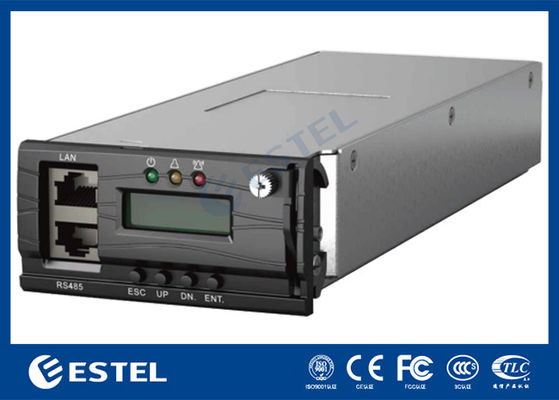

コントローラー6kw高効率DC整流器の
