電気通信電源システム IP65 21kW 350A リクティファイヤー付きの屋外電源室
プロダクト細部
屋外電信電源システム IP65
,21kW 電気通信用電源装置
,350A 矯正器 屋外電源システム
屋外テレコム電源システム IP65 屋外電源エンクロージャ、21kW 350A 整流器付き
1. 屋外テレコム電源システム IP65 屋外電源エンクロージャ、21kW 350A 整流器の紹介
ET7575200A-38U-21kW/350A は、顧客の機器を損傷や極端な気象条件から保護しながら、テレコム機器に安定した電源を供給できる屋外キャビネットです。テレコム IT 機器に安定した高品質の DC 電源を供給します。このキャビネットは、DC 電源を必要とする屋外電気通信機器の物理的な接続に最適なソリューションです。

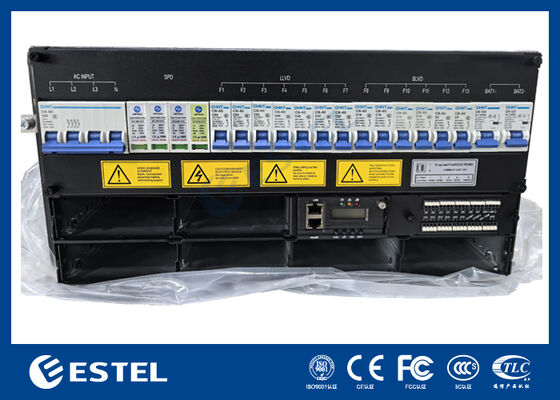

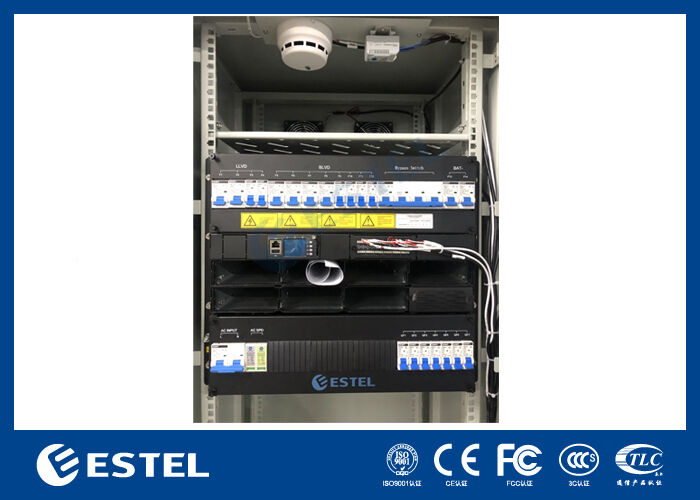

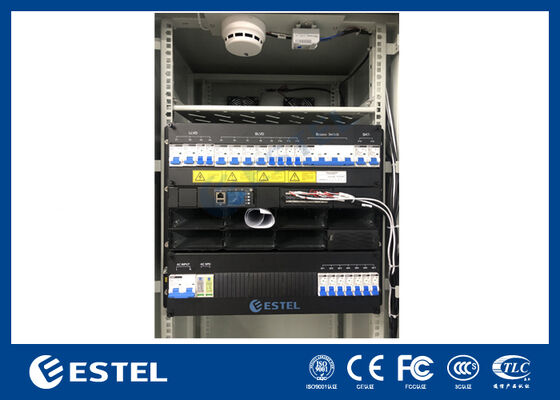

2. 21kW 整流器電源システムのパラメータ
テレコム電源システムはカスタマイズされた製品であり、整流器容量、太陽光発電容量、入力ブレーカー、LLVD & BLVD ブレーカー、およびブレーカーブランドはすべて顧客の要件に基づいています。
この電源キャビネットの電源システムは、21kW 350A 純粋整流器電源システムです。そのパラメータを以下の表に示します。
| 項目 | パラメータ | |
| 物理的 |
サイズ |
W × D × H = 482.6mm × 350.6mm × 9U (H) |
|
重量 |
≤ 45kg (モジュールなし) |
|
|
設置 |
19’’ 標準ラックマウント可能 |
|
|
ケーブル配線 |
底部から入り、上部から出る |
|
|
メンテナンス |
前面メンテナンス、ホットスワップ可能 |
|
|
IP グレード |
IP20 | |
| AC 電源分配 |
入力 |
1 相、220VAC |
|
入力 MCB |
2× 125A/3P |
|
|
周波数 |
45-65Hz、定格値: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA、8/20μs |
|
|
AC 出力 |
/ | |
|
DC 電源 分配 |
出力 |
-43VDC ～ -58VDC、定格出力: -53.5VDC |
| 最大容量 | 21kW 整流器システム (7× 3kW); | |
|
バッテリー MCB |
2× 125A/1P |
|
| 負荷 MCB |
LLVD: 2× 125A/1P、2× 63A/1P |
|
|
BLVD: 4× 125A/1P、4× 63A/1P |
||
|
DC SPD |
10kA/20kA、8/20μs |
|
|
整流器 モジュール |
入力電圧 |
85VAC - 300VAC、定格値: 220VAC |
|
効率 |
≥ 96% |
|
|
定格出力 |
3000W |
|
|
動作温度 |
-40℃ ～ +75℃ (50℃ @全負荷出力) |
|
|
サイズ |
W × D × H = 106.5mm × 286mm × 41.5mm (1U) |
|
|
重量 |
≤ 2.1kg |
|
|
冷却 |
強制空冷 |
|
|
力率 |
≥ 0.99 @220VAC、20% - 100% 負荷 |
|
|
電源 監視 |
信号入力 |
4 方向 AI (3 つのバッテリー温度センサー、1 つの周囲温度センサー); 8 方向 DI; |
|
アラーム出力 |
8 方向 DO |
|
|
通信ポート |
LAN、USB、RS485、SNMP |
|
|
表示モード |
LCD | |

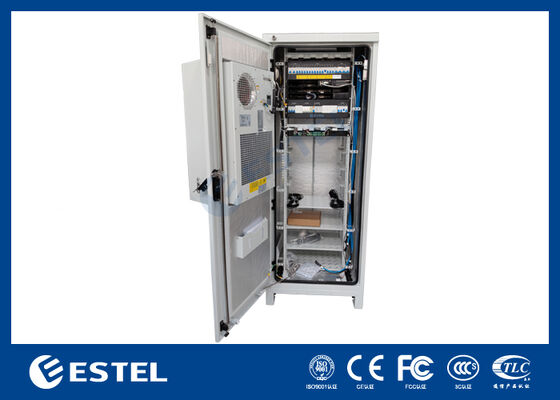

3. 38U IP65 屋外電源エンクロージャのパラメータ
| 構成 | 項目 | 技術パラメータ |
| キャビネット | モデル | ET7575200A-38U |
| 保護レベル | IP65 | |
| 外形寸法 | 2000 (H) × 750 (W) × 750 (D) mm | |
| 内部空間 | 19’’ 標準ラック、合計 38U、19’’ ラックと 21’’ ラックの両方に適用可能、1 つのコンパートメントまたは 2 つのコンパートメントをサポート、バッテリー棚をサポート、リチウムバッテリーと鉛蓄電池の両方に対応 | |
| 材料 | シングルウォール構造、亜鉛メッキ鋼板; | |
| 断熱材 | 断熱フォーム付き | |
| ドア | 1 つのフロントドア (前面メンテナンス) | |
| ロック | 盗難防止三点ロック (南京錠対応) | |
| ヒンジ | 内側ヒンジ | |
| コーティング | ポリエステル粉体塗装 | |
| 色 | RAL7035 (またはクライアントの要求に応じて) | |
| ケーブル配線 | キャビネットの底部からケーブルの出入り | |
| 設置 | フロア設置 | |
| 冷却 | エアコン | 300W /500W/1000W など、DC48V または AC220/AC110V をサポート |
| 熱交換 | 80K/W、100K/W など | |
| ファンシステム | 温度コントローラー付き非常用ファンシステム | |
| テレコム電源システム |
電源サブラック (3U/6U/ect.) |
電源入力タイプ、整流器システム容量、太陽光発電システム容量、回路ブレーカーはすべて顧客のニーズに基づいてカスタマイズされています。 |
| 整流器モジュール | さまざまな高効率整流器モデルを選択可能 | |
| ソーラーモジュール | 高効率整流器モデルを選択可能 | |
| コントローラー | 電源システムの監視、制御、通信のためのインテリジェントコントローラー | |
| 配電ボックス | 顧客のニーズに基づいてカスタマイズ可能 | |
| PDU | さまざまな電源コンセント規格のオプションがあり、カスタマイズ可能 |
4. 屋外テレコム電源システムの利点
- モジュール構造、拡張が容易
- 費用対効果が高く、カスタマイズ可能なソリューション
-
