12kW 200A整流器搭載 IP65屋外型通信電源システムエンクロージャ
プロダクト細部
IP65屋外通信電源システム、12kW通信電源筐体、200A整流器電源システム
,12kW telecom power enclosure
,200A rectifiers power system
12kW 200A 整流器を備えた屋外電気通信電源システム IP65 屋外電源エンクロージャ
1. 12kW 200A 整流器を備えた屋外テレコム電源システム IP65 屋外電源エンクロージャの紹介

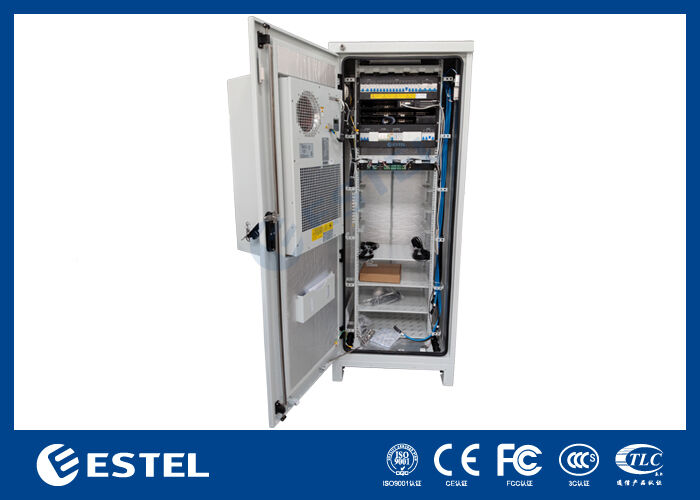

ET7575200A-38U-12kW/200A は、お客様の機器を損傷や異常気象条件から保護しながら、通信機器に安定した電源を供給できる屋外キャビネットで、通信 IT 機器に安定した高品質の DC 電源を提供します。このキャビネットは、DC 電源を必要とする屋外通信機器の物理接続に最適なソリューションです。
2. 12kW整流器電源システムのパラメータ
テレコム電源システムはカスタマイズされた製品であり、整流器容量、太陽光発電容量、入力ブレーカー、LLVD および BLVD ブレーカー、ブレーカーのブランドはすべて顧客の要件に基づいています。

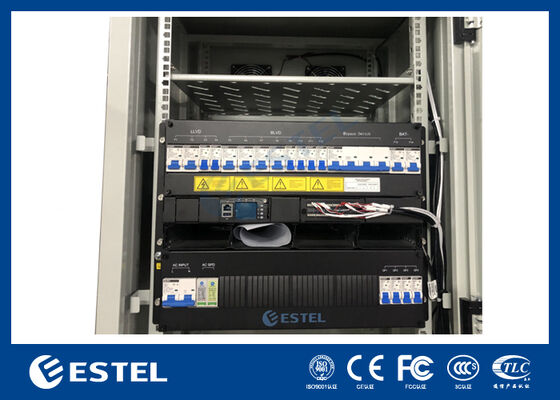

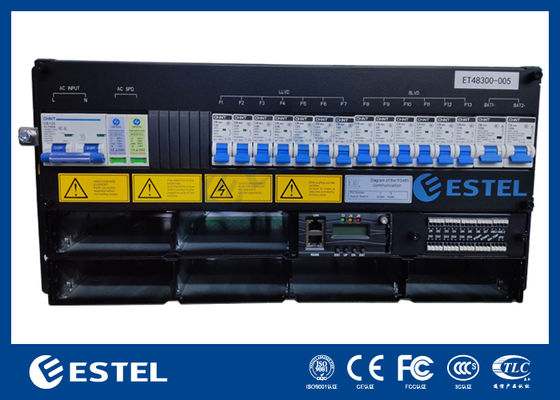

この電源キャビネットの電源システムは、12kW 200A の純粋な整流器電源システムです。そのパラメータは以下の表にリストされています。
| アイテム | パラメータ | |
| 物理的な |
サイズ |
幅×奥行き×高さ＝482.6mm×350.6mm×8U（高さ） |
|
重さ |
≤ 42kg (モジュールなし) |
|
|
インストール |
19インチ標準ラックマウント可能 |
|
|
ケーブルの配線 |
ボトムインとトップアウト |
|
|
メンテナンス |
フロントメンテナンス、ホットスワップ可能 |
|
|
IPグレード |
IP20 | |
| AC配電 |
入力 |
単相AC220V |
|
入力MCB |
2×125A/3P |
|
|
頻度 |
45～65Hz、定格値：50Hz/60Hz |
|
|
AC SPD |
20kA/40kA、8/20μs |
|
|
AC出力 |
/ | |
|
直流電源 分布 |
出力 |
-43VDC～-58VDC、定格出力：-53.5VDC |
| 最大。容量 | 12kW 整流器システム (4× 3kW); | |
|
バッテリーMCB |
2×125A/1P |
|
| MCB のロード |
LLVD: 2× 125A/1P、2× 63A/1P |
|
|
BLVD: 4× 125A/1P、4× 63A/1P |
||
|
DC SPD |
10kA/20kA、8/20μs |
|
|
整流器 モジュール |
入力電圧 |
AC85V～AC300V、定格：AC220V |
|
効率 |
≥ 96% |
|
|
定格出力電力 |
3000W |
|
|
使用温度 |
-40℃～+75℃（全負荷出力時50℃） |
|
|
サイズ |
幅×奥行き×高さ＝106.5mm×286mm×41.5mm（1U） |
|
|
重さ |
≤ 2.1kg |
|
|
冷却 |
強制空冷 |
|
|
力率 |
≥ 0.99 @220VAC、20% - 100% 負荷 |
|
|
力 監視 |
信号入力 |
4ウェイAI（バッテリー温度センサー3個、周囲温度センサー1個）; 8ウェイDI; |
|
警報出力 |
8ウェイDO |
|
|
通信ポート |
LAN、USB、RS485、SNMP |
|
|
表示モード |
液晶ディスプレイ | |

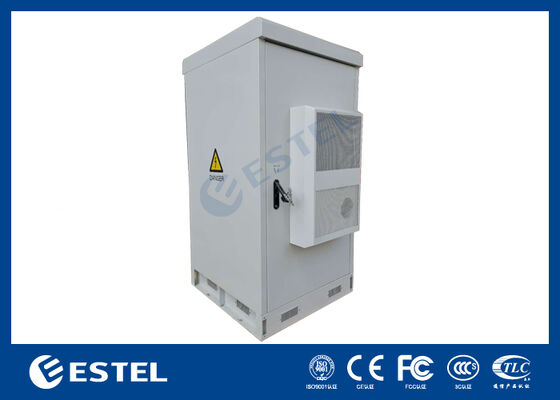

3. 38U IP65 屋外電源エンクロージャのパラメータ
1) キャビネットの特徴:
| 構成 | アイテム | 技術的パラメータ |
| キャビネット | モデル | ET7575200A-38U |
| 保護レベル | IP55 | |
| 外形寸法 | H750mm×W750mm×D2000mm（カスタマイズ可能） | |
| 内寸 | 19インチレール、35U | |
| 材料 | 亜鉛メッキ鋼板、内板:1.0mm、外板:1.2mm、ベース厚:2.0mm、二重壁 | |
| 絶縁 | PEF | |
| コーティング | ポリエステル粉体塗装 | |
| 色 | RAL7035 | |
| ロック | 3点ロックシステム | |
| ヒンジ | インナーヒンジ | |
| インストールオプション | 設置アクセサリを使用して床に設置 | |
| ケーブルの配線 | キャビネット底部からのケーブルの出入り | |
| メンテナンス | 正面玄関 1 つ | |
| 冷却 | 冷却能力 | 1500W |
| 電源 | DC48V | |
| PDU | 配電ユニット | 125A 6極英国プラグ |
| センサー | ドアセンサー、水センサー、温湿度センサー、煙センサー | |
| その他 | 照明 | LEDランプ：DC48V スイッチ付 |
| 環境 | 使用温度 | -40℃ ～ +55℃ (+日射) |
| 保管温度 | -40℃～+70℃ | |
| 使用湿度 | 5%～95%(結露なきこと) | |
| 作業高度 | 0～4000メートル | |
2) 保護機能:
- 塵、油、その他の非腐食性物質から完全に保護
- 密閉された機器との接触から完全に保護
- いかなる方向からの筐体に対してノズルによって噴射される水までの水からの保護
- 壁掛け、自立式、トラフ、電柱への取り付けが可能
- シルクスクリーンロゴ、陽極酸化処理、または彫刻サービスが利用可能です
4. 屋外テレコム電源システムのアプリケーション 12kW 200A 整流器を備えた IP65 屋外電源エンクロージャ
屋外キャビネットは、通信事業者の移動体通信サイト、屋外小型シェルター、鉄道電気制御キャビネット、通信基地局、屋外空気検出ステーション、太陽光制御キャビネットなどで広く使用されています。
-
