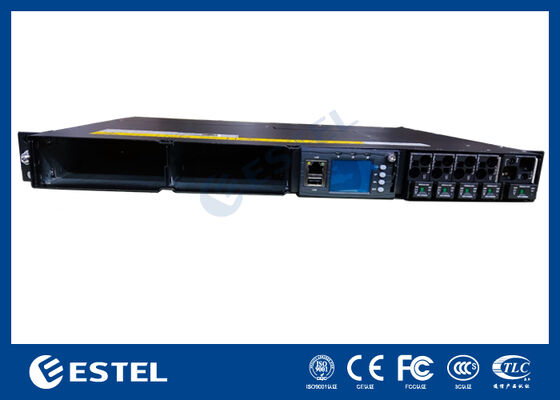

標準19インチ幅、柔軟なネットワーキングのための複数の通信ポートを備えた、テレコム電源システム8kW 1Uサブラック
基本プロパティ
原産地:
中国、中国（本土）
ブランド名:
ESTEL
認証:
ISO9001, CE, 3C, FCC, TLC
モデル番号:
ET48150-M7E21
取引物件
最低注文数量:
1
価格:
358-2143 usd
支払い条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン
補給能力:
月額20,000セット
製品概要
DC電源システム 8kW 電源システム ET48150-M7E21 はじめに 1Uサブラック電源、1U高さのコンパクト設計で、光ファイバー、マイクロ波伝送、アクセスデバイス、スイッチなどの重要なアプリケーションのニーズに対応します。システムの最大電流は150Aで、AC/バッテリー/負荷MCBを備えています。ケーブルは、MCBとバスバーを備えた前面アクセスです。 主な特徴 標準19インチ幅で、幅広い用途に有利です 1U高さのコンパクト設計で、スペースと設置コストを節約できます AC入力、負荷、バッテリー配線は前面にあり、信号配線は背面です。 完璧なバッテリー管理により、バッテリーの寿命を延ばし...
プロダクト細部
ハイライト:
柔軟なネットワーキングテレコム電源システム
,1Uサブラックテレコム電源システム
,複数の通信ポートテレコム電源システム
Dimension:
482.6(幅)*350(奥行き)*44(1U/高さ)
Weight:
≤7kg (整流器を除く)
Cooling Mode:
自然冷却
Installation Mode:
19インチラックまたはキャビネット内に設置
Cabling Mode:
上部入口と上部出口
Maintenance Mode:
フロントメンテナンス、サポートモジュールのグレード変更
製品説明
DC電源システム 8kW 電源システム ET48150-M7E21
はじめに
1Uサブラック電源、1U高さのコンパクト設計で、光ファイバー、マイクロ波伝送、アクセスデバイス、スイッチなどの重要なアプリケーションのニーズに対応します。システムの最大電流は150Aで、AC/バッテリー/負荷MCBを備えています。ケーブルは、MCBとバスバーを備えた前面アクセスです。
主な特徴
- 標準19インチ幅で、幅広い用途に有利です
- 1U高さのコンパクト設計で、スペースと設置コストを節約できます

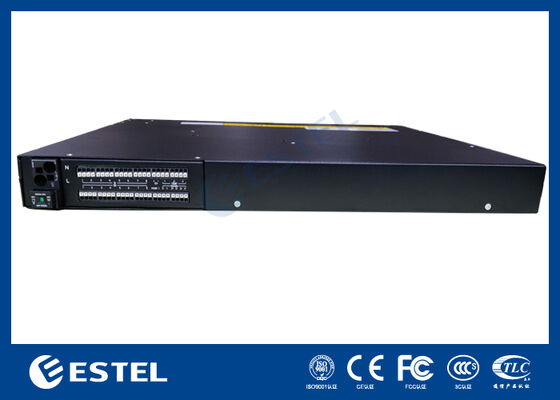

- AC入力、負荷、バッテリー配線は前面にあり、信号配線は背面です。
- 完璧なバッテリー管理により、バッテリーの寿命を延ばし、RS485、インターネットポート、無電圧接点など、さまざまな通信ポートを提供し、柔軟なネットワーキングとリモートモニタリングを可能にします
- 整流器とコントローラーはホットプラグ可能で、簡単かつ迅速なオンラインメンテナンスが可能です
- 広い入力電圧範囲（85-290Vac）で、電力網に適応できます
- 整流器スロットは、3KW整流器モジュールと4KW整流器モジュールの両方に対応しています。
アプリケーションシナリオ
- 無線基地局
- 伝送ネットワーク
- 企業の通信ネットワーク
ET48150-M7E21 仕様
| タイプ | 3～8kW 1Uサブラック | |
| システム | 寸法 | 482.6(W)*350(D)*44(1U/H) |
| 重量 |
≤7kg（整流器なし）
|
|
|
冷却モード
|
自然冷却 | |
| 設置モード |
19インチラックまたはキャビネット内に設置
|
|
| ケーブル配線モード | 上部入力と上部出力 | |
|
メンテナンスモード
|
前面メンテナンス、モジュールグレードの変更をサポート
|
|
|
保護レベル
|
IP20 | |
| AC 配電 |
入力モード | 220VAC単相 |
| 入力容量 | 1×63A/1P | |
| 入力周波数 | 45～66Hz、定格値：50Hz/60Hz | |
| DC 配電 |
出力電圧 | -43～58VDC、定格値：-53.5VDC |
| 最大容量 | 8kW(4KW*2) | |
| バッテリーブレーカー | 1×125A | |
| 負荷ブレーカー | BLVD:1×25A+1×32A | |
| DC SPD | 10kA/20KA,8/20μs | |
| 3KW 整流器 |
入力電圧 |
85VAC～300VAC、定格220VAC
|
| 効率 | >96% | |
| 定格電力 |
3000W(176～300VAC)
|
|
| 動作温度 | 40℃～+75℃（50℃以下で完全出力） | |
| 寸法 |
106.5mm(W)×286mm(D)×41.5mm(1U/H)
|
|
| 重量 |
≤2kg
|
|
| 冷却モード | 強制冷却 | |
| 力率 |
≥0.99 @220Vac 20-100% 負荷
|
|
| 4KW 整流器 |
入力電圧
|
85VAC～300VAC、定格220VAC
|
|
効率
|
>96.6% | |
| 定格電力 |
4000W(176～300VAC)
|
|
| 動作温度 | 40℃～+75℃（50℃以下で完全出力） | |
| 寸法 | 106.5mm(W)×285mm(D)×41.5mm(1U/H) | |
| 重量 |
≤2.1kg
|
|
| 冷却モード | 強制冷却 | |
| 力率 |
≥0.99 @220Vac 20-100% 負荷
|
|
| コントローラー |
信号入力
|
3 AI（2 バッテリー温度、1 周囲温度）、8 DI、2 RS485
|
| アラーム出力 | 8 無電圧接点 | |
| 通信ポート | LAN、USB、RS485、SNMP | |
| 表示モード | LCD | |
| 環境 | 動作 温度 |
-40℃～+70℃
|
| 保管温度 |
-40℃～+70℃
|
|
| 動作湿度 |
5%～95%（結露しないこと）
|
|
|
高度
|
0～3000m（高度が2000mから3000mの範囲内にある場合、最大動作
温度は、高度が200m上昇するごとに1℃低下します。）
|
|
