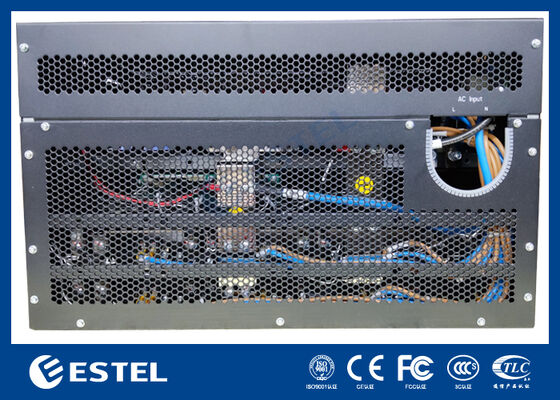

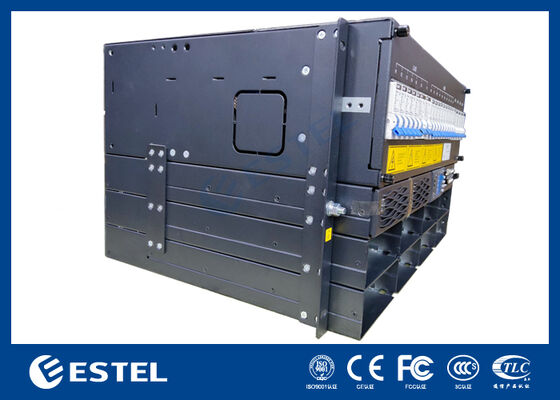

30kW 6U 高効率テレコム電源システム ラックマウント型テレコム電源ソリューション
プロダクト細部
30kW電信電源システム ラックマウント 高効率の電信直線器システム 6U電信電源ソリューション保証付き
,high efficient telecom rectifier system
,6U telecom power solution with warranty
30kw 6U 高効率の電信電源システム ラックマウント 電信電源ソリューション
製品概要についてわかった30kw 6U 高効率の電信電力システム
30kWの直流電源ラックシステムは 高容量で柔軟な直流電源ソリューションを 特別に電信インフラストラクチャ,データセンター運用,信頼性の高い直流電源配給を必要とする工業用アプリケーション. 220VAC単相入力を受け取り, 43VDCから 58VDCの間で調整可能な安定したDC出力を提供し,名目稼働点が 53.5VDCです. 最大出力容量は 30kWです.このシステムは,高需要の装置を信頼的にサポートし,96%を超える電力変換効率を達成します..
モジュラー型で冗長な設計で,このシステムはN+1冗長性のために構成された最大10つの3000Wの直流モジュールをサポートし,各コパクトモジュールの重量は2kg未満です.直流機は,強制冷却用空気を利用します効率的でクリーンな電源変換のために,ほぼ単位の電源因子 (≥0.99) を達成し,低総調和歪み (THDi ≤5%) を維持します.前部アクセス保守,上部パネルのケーブル,IP20 入り防護6Uのラック式チェーシは,運用安全性,サービス便捷性,標準19インチキャビネットへの直接的な統合を強調しています.

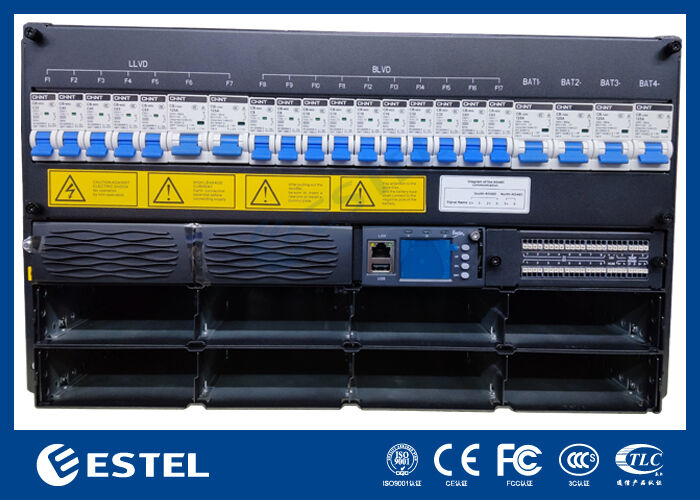

The DC distribution panel is equipped with four 125A single-pole battery circuit breakers and includes both Load Low Voltage Disconnect (LLVD) and Battery Low Voltage Disconnect (BLVD) functionality for secure and flexible power managementシステムインテリジェントは,4つのアナログセンサー入力,8つのデジタルステータス入力,8つの設定可能なドライコンタクトアラームリレーを備えた専用コントローラによって提供されます.RS232/485 と SNMP インターフェース を通してリモート モニタリング と 管理 が 可能 に なり ます.統合されたLCDディスプレイは,局所的な状態の表示と設定を可能にします.
要求条件下で動作するように設計され, 温度範囲は40°Cから65°Cまで,相対湿度は5%から95% (不凝縮)3000mまでの高さで全性能を維持する拡張可能なモジュール構造と信頼性が証明されたものを組み合わせてこの30kWの直流電源システムは,電力の利用が不可欠な重要なインフラストラクチャのための 堅牢でスケーラブルなエネルギーソリューションです.
主要な特徴わかった30kw 6U 高効率の電信電力システム
|
AC入力 |
電圧
|
220VAC 単相入力
|
||
| 頻度 | 45Hzから65Hz,定数値:50Hz/60Hz | |||
| AC SPD | 20KA/40KA 8/20μs | |||
|
DC |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
|
生産能力 (マキシムン)
|
30kw ((10 x 3kw,N+1冗長に対応) | |||
|
バッテリーMCB
|
4 x 125A 1P | |||
| LLVD | 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P | |||
| BLVD | 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P | |||
| DC SPD | 10kA/20kA,8/20μs | |||
|
整形器モジュール |
入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C ((50°C以下の完全性能) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||
コントローラー
-
シグナル入力: 4 AI (環境温度3度,湿度1度), 8 DI
-
アラーム出力: 8 乾燥接触
-
通信ポート:RS232/485,SNMP
-
ディスプレイモード:LCD
環境
-
動作温度: 〜40°C~+65°C (全出力50°C以下)
-
貯蔵温度: 40°C~+70°C
-
動作湿度: 5%~95% (不凝縮)
-
高さ:0~3000m (高さが2000mから3000mの範囲内であれば,高さが200m増加すると最大動作温度が1°C減少する)
-
