1Uラックマウント 統合直流電源システム 双直線スロットモニタリングユニット RS485 またはLANインターフェース
プロダクト細部
1U ラックマウント直流電源システム
,デュアルレクチファイヤースロット電源システム
,RS485 LAN インターフェイス 電力システム
1U ラックマウント統合 DC 電源システム、デュアル整流器スロット付き監視ユニット RS485 または LAN インターフェイス
の概要1U ラックマウント統合 DC 電源システム
これ1U高ラックマウント統合DC電源システムは、コンパクト、高効率、遠隔監視可能な電力供給を必要とするアプリケーション向けに設計されています。電源入力端子、デュアル整流器スロット、出力ポート、バッテリー接続、モニタリング インターフェイス、および信号 IO が 1 つのシャーシに統合されています。
このユニットは、通信基地局、小規模データセンター、分散型エネルギーキャビネットに最適です。リモート通信と柔軟な IO 拡張をサポートしながら、安定した -48VDC 出力を保証します。
の機能1U ラックマウント統合 DC 電源システム
1Uのコンパクト設計
高さわずか 1U の標準 19 インチ ラックに適合し、スペースに制約のある設置に最適です。

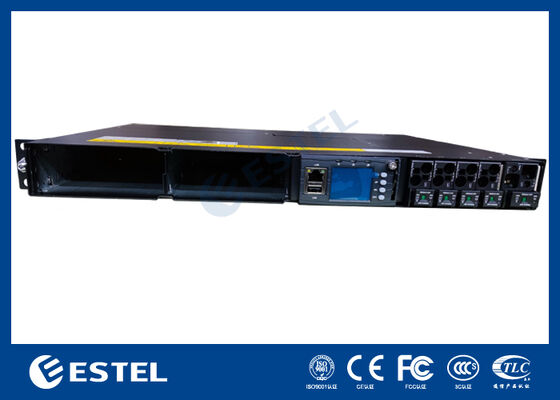

デュアルホットスワップ整流器スロット
2 つの整流器モジュール (写真では 1 つが取り付けられています) を収容し、冗長性または負荷拡張をサポートします。
統合監視パネル
システムステータス、電圧/電流表示、およびローカル設定用のボタンを備えた前面に取り付けられた LED ディスプレイ。
マルチプロトコル通信
搭載LAN（イーサネット）そしてRS485ポート、NMS/BMS との統合のための SNMP または Modbus をサポート。

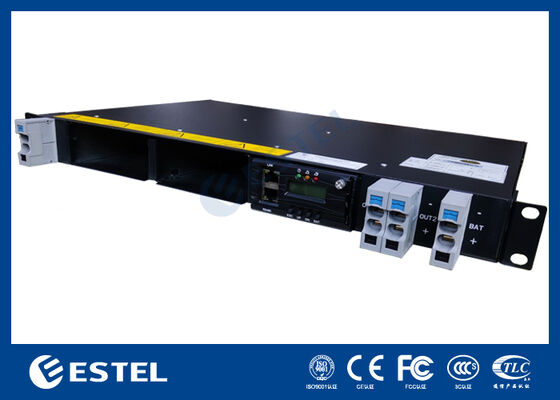

複数の出力接続
前面大電流DC出力端子(例: OUT1+、OUT1–) プラグタイプのコネクタを備え、信頼性の高い負荷接続を実現します。

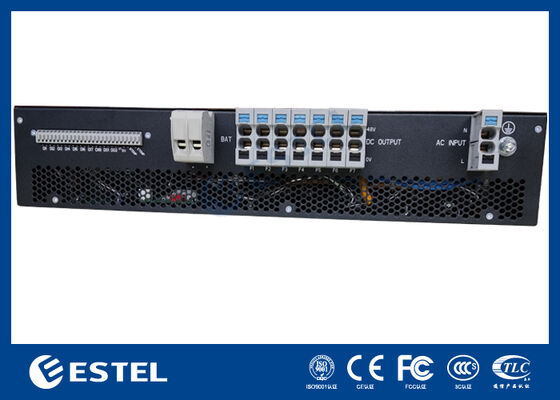

総合的なIO端子台
背面端子台付ディ/ドゥ、温度センサー、バッテリー電圧、 そしてSPD（サージ保護デバイス）監視ポイント。
接地および安全ラベル
安全性を遵守し、現場でのメンテナンスを容易にするために、高電圧と接地のシンボルを明確に示します。
1U ラックマウント統合 DC 電源システムの製品の利点
高度に統合
電力変換、制御、監視、保護を 1 つのユニットに統合します。
リモートおよびローカルの監視
LCD 経由でローカルに、または RS485/LAN インターフェイス経由でリモートにアクセスできます。
メンテナンスと拡張が簡単
プラグイン整流器と前面接続により、迅速な取り付けとトラブルシューティングが可能になります。
柔軟な導入
タワーマウントキャビネット、屋外 5G エンクロージャ、またはマイクロデータセンター UPS システムに適しています。
費用対効果が高くモジュール式
最初は 1 つの整流器のみで拡張可能ですが、必要に応じて 2 つに拡張できます。
技術仕様1U ラックマウント統合 DC 電源システム
|
アイテム |
仕様 |
|
フォームファクター |
1U、19インチラックマウント |
|
整流器スロット |
2 (ホットスワップ可能、1 つはイメージに実装) |
|
出力電圧 |
-48VDC (公称) |
|
入力電圧 |
90 ～ 290VAC (整流器の仕様に基づく) |
|
DC出力端子 |
大電流OUT1+ / OUT1–（×2セット） |
|
監視インターフェース |
LCD + ボタン (ESC、UP、DN、ENT) |
|
通信ポート |
LAN(RJ45)、RS485 |
|
信号IO |
DI/DO、温度、バッテリー電圧、SPD信号 |
|
冷却 |
自然対流または強制対流 (構成に基づく) |
|
接地 |
前面接地点 + 安全マーク |
|
標準的な電力定格 |
1.5kW – 3kW (整流器スロットあたり、モジュールによって異なります) |
アプリケーションシナリオ
5G/4G 通信基地局
バッテリーバックアップシステム制御
マイクロデータセンター
産業用ネットワークエッジノード
スマート交通管制キャビネット
遠隔監視避難所
結論
この 1U DC 電源システムは、要求の厳しい通信および産業環境において信頼性の高い -48VDC 電源を供給する、コンパクトでありながら強力なソリューションを提供します。統合されたモニタリング、モジュラー整流器のサポート、包括的な IO を備えた、最新の分散電源システム向けの将来に備えたソリューションです。
-
