リモート管理と制御機能を備えた通信用整流システム

製品概要

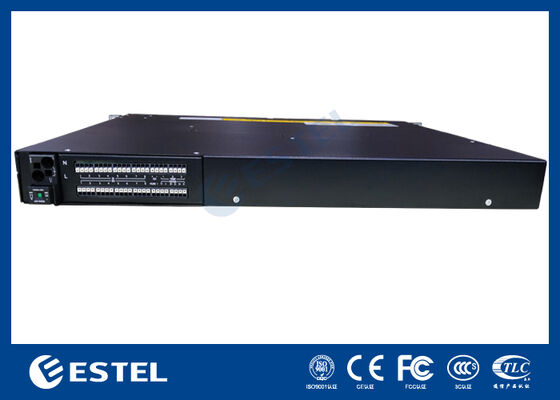

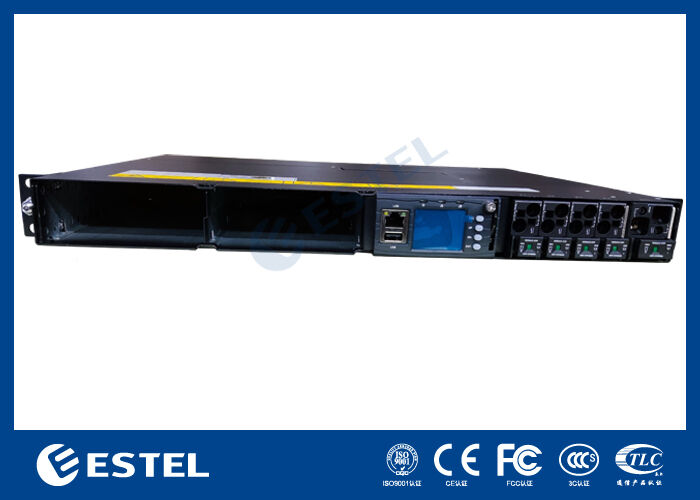

ET4860-M3J21 DCラック電源システムは、通信インフラ、データセンター運用、および信頼性の高いDC電源供給を必要とする産業用途向けに特別に設計された、大容量で回復力のあるDC電源ソリューションを提供します。220VAC単相入力を受け入れ、–43VDC～–58VDCの間で調整可能な安定したDC出力を提供し、公称動作点は–53.5VDCです。最大出力容量6kWを提供し、このシステムは高需要の設置を確実にサポートし、96%を超える電力変換効率を達成します。

モジュール式で冗長な設計を特徴とし、N+1冗長構成のために最大2*3000Wの整流器モジュールをサポートし、各コンパクトモジュールの重量は2kg未満です。整流器は強制空冷を使用し、ほぼ1の力率（≥0.99）を達成し、低全高調波歪み（THDi ≤5%）を維持して、効率的でクリーンな電力変換を実現します。前面アクセスメンテナンス、トップパネル配線、IP20侵入保護を備えた6Uラックマウントシャーシは、運用上の安全性、容易なサービス、および標準的な19インチキャビネットへの簡単な統合を重視しています。

システム

• 寸法: 482.0(W) × 350.0(D) × 1U(H)

• 重量: ≤10kg (整流器なし)

• 冷却方式: 自然冷却

• 設置方法: 19インチラックまたはキャビネット内への設置

• 配線方式: トップインレットおよびトップアウトレット

• メンテナンスモード: フロントメンテナンス、モジュールグレード変更のサポート

• 保護レベル: IP20

AC配電

• 入力モード: 220VAC単相、63A/1PN

• 入力周波数: 45–66Hz、定格値: 50Hz/60Hz

DC配電

• 出力電圧: –43 ~ –58VDC、定格値: –53.5VDC

• 最大容量: 6kW(2*3kw、N+1冗長)

• バッテリーブレーカー: 1*100A/1PN

• 負荷ブレーカー: BLVD: 2*32A/1PN+2*63A/1PN

整流器

• 入力電圧: 85VAC ~ 300VAC、定格220VAC

• 効率: >96%

• 定格電力: 3000W (176–300VAC)

• 動作温度: –40℃ ~ +75℃ (50℃以下で全出力)

• 寸法: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• 重量: ≤2kg

• 冷却方式: 強制冷却

• 力率: ≥0.99

• THD: ≤5%

• DC出力: –43 ~ –58VDC、定格–53.5VDC、最大55A

コントローラー

• モデル: MC2900

• 信号入力: 4 AI (3つの周囲温度、1つの湿度)、8 DI

• アラーム出力: 8つのドライ接点

• 通信ポート: RS232/485、SNMP

• 表示モード: LCD

環境

• 動作温度: –40℃ ~ +65℃ (50℃以下で全出力)

• 保管温度: –40℃ ~ +70℃

• 動作湿度: 5% ~ 95% (結露しないこと)

• 高度: 0 ~ 3000m (高度が2000mから3000mの範囲内にある場合、高度が200m上昇するごとに最大動作温度は1℃低下します。)
