DC48V 3U BTS通信直すシステム RS485 リモートモニタリング
プロダクト細部
DC48V telecom rectifier system
,300A 電気通信電源システム
,RS485 リモコンモニタリング直線器

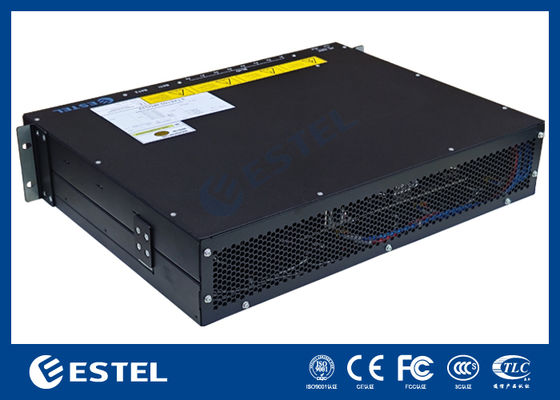

DC48V 3U BTS通信直すシステム RS485 リモートモニタリング
3U BTS テレコム リクティファイヤー システムの製品概要
ET48300-M5E63は ESTELが開発した DCラック電源システムで 電気通信インフラストラクチャ向けに設計された 高容量で柔軟な DC電源ソリューションを提供しますデータセンターの運用信頼性の高い直流電源配送を必要とする産業用アプリケーション.380VAC (単相と三相に互換性) を受け入れ,安定した直流出力を提供し,43VDCから58VDCまで調節可能最大出力18kWで,このシステムは,高需要の装置を信頼的にサポートし,96%を超える電力変換効率を達成します..
DC配送パネルは,1*250Aの電池断路器で装備されており,安全で柔軟な電源管理のためのLLVDとBLVD機能が含まれています.システムインテリジェントは,3つのアナログセンサー入力を持つ専用コントローラによって提供されます., 7 つのデジタル状態入力と 6 つの構成可能なドライコンタクトアラームリレー. RS232/485 および SNMP インターフェースを通じてリモートモニタリングと管理が有効です.統合されたLCDディスプレイは,ローカル状態の表示と設定を可能にします.
AC仕様3U BTS テレコム 矯正システム
入力モード:380VAC,単相と三相の両方に対応する
入力周波数:45Hzから65Hz (50Hz/60Hz)
DC仕様3U BTS テレコム 矯正システム
出力電圧:-43Vから -58VDC (評価 -53.5VDC)
最大容量:18kW (6 x 3kWの直流モジュール,N+1冗長性)
バッテリー断片:1 x 250A
負荷ブレーカー3U BTS テレコム 矯正システム
LLVD: オーケー1 x <125A/1PN (予約)
BLVD: オーケー6 x ≤63A/1PN + 2 x ≤125A/1PN (予約)

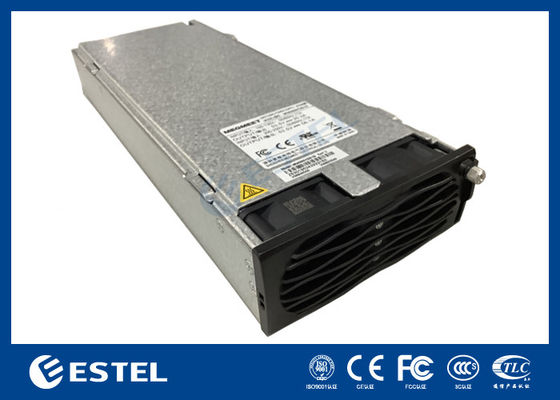

整形器モジュール3U BTS テレコム 矯正システム
入力電圧:85VAC ~ 300VAC (定数 220VAC)
効率性:>96%
定位電源:3000W (176~300VAC)
冷却モード:強制冷却
パワーファクター:≥0.99
THD: トラック:≤5%
DC出力:-43 ~ -58VDC (評価 -53.5VDC),最大55A
| タイプ | ET48300-M5E63 | |||
| システム | サイズ | 482.6 (W) *350.0 (D) *3U (H) | ||
| 体重 | ≤15kg (直線器なしで) | |||
| 冷却モード | 自然冷却 | |||
| 設置モード | 19インチラックまたはキャビネット内部に設置 | |||
| 配線モード | 上部入口と上部出口 | |||
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | |||
| 保護レベル | IP20 | |||
| AC 配布 |
入力モード | 380VAC,単相と三相に対応する | ||
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |||
| DC 配布 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
| 最大容量 | 18kW ((6*3kw,N+1冗長) | |||
| バッテリー断片 | 1*250A | |||
| 負荷ブレーカー |
LLVD: 1*<125A/1PN (予約) BLVD: 6*≤63A/1PN+2*≤125A/1PN (予約) |
|||
| 矯正器 | 入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||
| コントローラー | 信号入力 | 3 AI (3 環境温度), 7 DI | ||
| アラーム出力 | 6 乾燥した接触 | |||
| 通信ポート | RS232/485,SNMP | |||
| 表示モード | LCD | |||
| 環境 | 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) | ||
| 保存温度 | -40°C~+70°C | |||
| 動作湿度 | 5%~95% (不凝縮) | |||
| 高さ | 0~3000m(高度が2000mから3000mの範囲内であれば,最大動作量は 標高が200m上昇すると温度が1°C低下します) |
|||
3U BTS 通信直すシステムの構造
-
