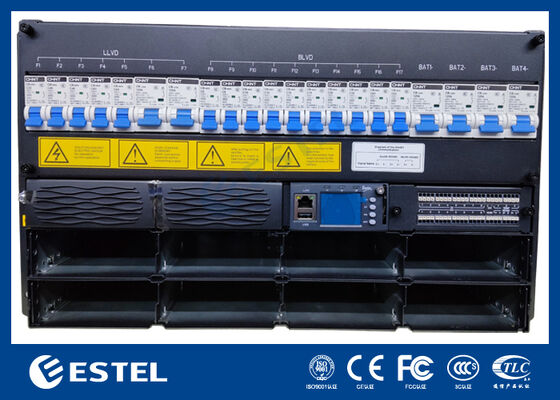

屋外通信用のSNMP RS485カスタマイズされたテレコム電源システム
プロダクト細部
カスタマイズされた電信電源システム
,SNMP RS232 RS485電源システム
,屋外通信電源システム
SNMP RS232 RS485 屋外通信用のカスタマイズされた電信電源システム
30kw BTS キャビネット DC 電力システムの製品概要
ET48500 DCラック電源システムは 通信コア・ハブやエンタープライズ・クラスのデータセンターに 適した 高密度でキャリアグレードの電源変換ソリューションです連続DC電源が取引できない産業用施設組み込み回路ブレーカーなしの後部銅バスバーによる単相220VAC入力を受け取り, 43VDCから 58VDCまで調整可能な DC出力を提供し,名目設定は 53.5VDC.完全出力30kWまで拡張可能このシステムでは,稼働範囲全体で 96%以上の変換効率を達成し,エネルギー浪費を抑制し,所有総コストを下げることができます.
このシステムは完全にモジュール化され,故障耐性のあるプラットフォーム上に構築されており,N+1または拡張冗長性構成で最大10つの3000Wの直流モジュールをサポートします.熱交換可能モジュールは2kg未満の重さで,アクティブパワーファクター調整 (≥0.99) 低総調和歪み (THDi ≤5%),グリッドの安定性と高信頼性DC出力の両方を保証する.全体の組成は,標準的な19インチキャビネットにツールの少ない統合のために設計された6Uシャシー内に収まっている前向きのアクセスは,モジュールの迅速な交換とサービスを可能にし,後側の銅バスバーは,清潔で高電流のケーブルをサポートします.IP20 格付けの囲みには,設置と運用中に基本的な機械的保護が提供されます..
応用シナリオ30kw BTS キャビネット DC 電源システム
-
5Gマクロベースステーション
-
5Gマイクロベースステーション
-
4G LTEベースステーション
-
分散アンテナシステム (DAS)
-
リモート・ラジオ・ユニット (RRU) /ベース・バンド・ユニット (BBU)
-
テレコムセンター
30kw BTS キャビネット DC 電源システムの特徴
-
AC入力: 220V単相,45~65Hz
-
AC SPD: 20/40kA 8/20μs
-
DC出力: -53.5VDC 最大30kW
-
調整装置: 10 x 3kW N+1 リダンダンス96% の効率
-
バッテリーMCB: 4 x 125A/1P
-
DC SPD: 10/20kA 8/20μs
-
LLVD: オーケー1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD: オーケー2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| タイプ | ET48500 | |||
| システム | サイズ | 482.0(W) *350.0(D) *6U(H) | ||
| 体重 | ≤31kg (直線器なしで) | |||
| 冷却モード | 自然冷却 | |||
| 設置モード | 19インチラックに設置 | |||
| 配線モード | 上部入口と上部出口 | |||
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | |||
| 保護レベル | IP20 | |||
| AC 配布 |
入力モード
|
シングルフェーズ 220V 断路器なし 銅製のバックバスバー配線 | ||
|
入力周波数 |
45~65Hz,定数値:50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA,8/20μs | |||
| DC 配布 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
| 最大容量 | 30kw ((10*3000w, N+1 リダンダンス) | |||
| バッテリー断片 | 4*125A/1P | |||
| 負荷ブレーカー |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA,8/20μs | |||
| 矯正器 | 入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||

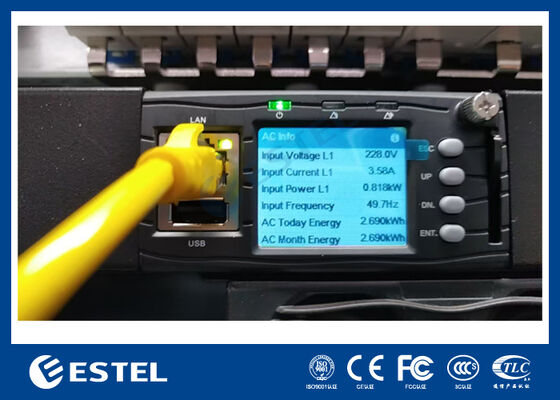

| コントローラー | 信号入力 | 4 AI (環境温度,1 湿度) 8 DI | ||
| アラーム出力 | 8 乾燥した接触 | |||
| RS232 | そうだ | |||
| RS485 | そうだ | |||
| SNMP | そうだ | |||
| 表示モード | LCD | |||
| 環境 | 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) | ||
| 保存温度 | -40°C~+70°C | |||
| 動作湿度 | 5%~95% (不凝縮) | |||
| 高さ | 0~3000m(高度が2000mから3000mの範囲内であれば,最大動作量は 標高が200m上昇すると温度が1°C低下します) |
|||

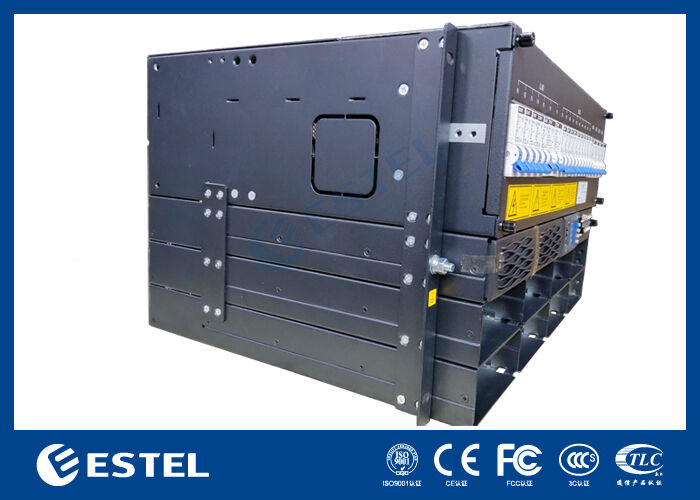

30kw BTS キャビネット DC 電力システムの詳細

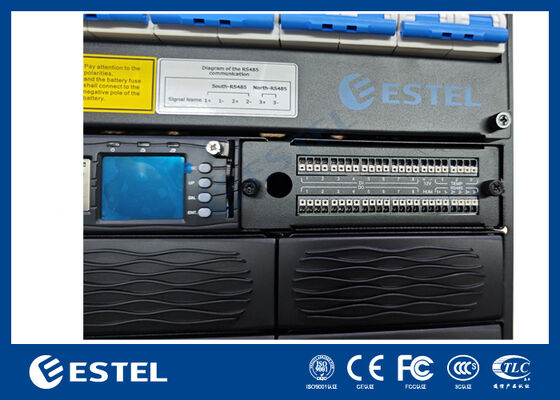

30kW BTS キャビネットのI/Oボード DC電源システム
30kwの電源スタータ BTSキャビネット DC電源システム
-
