6U 36kw インテグレテッドリクティファーの電源システム RS485 オンライン管理サポート
プロダクト細部
6U 36kw テレコム電源システム
,組み込み直す電源システム
,RS485 管理された通信電力
6U 36kw インテグレテッドリクティファーの電源システム RS485 オンライン管理サポート
ET48600 48VDC 600A テレコム電源システムの製品概要
6U 36kW 統合型ET48600 DCラック電源システムは,通信本部,中規模および大型データセンター,連続DC電力を必要とする産業用環境組み込み回路ブレーカーなしで単相220VACで動作し,ワイヤリングのために後部の銅バスバーを使用し,43Vから58Vまでの細かく調整可能なDC出力を供給します.定額設定が53円.5V. 最大容量は36kWで,システムは幅広い負荷スペクトルで96%を超える変換効率を一貫して達成し,電気コストと冷却需要の両方を低下させる.

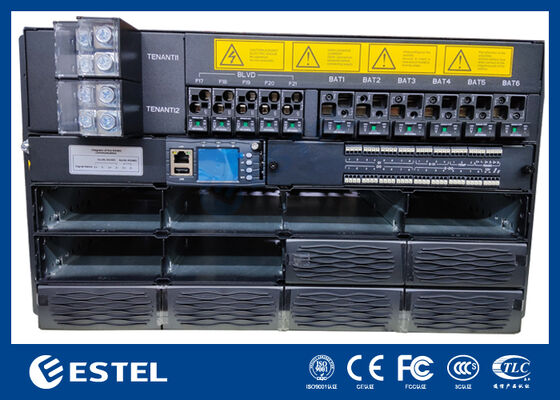

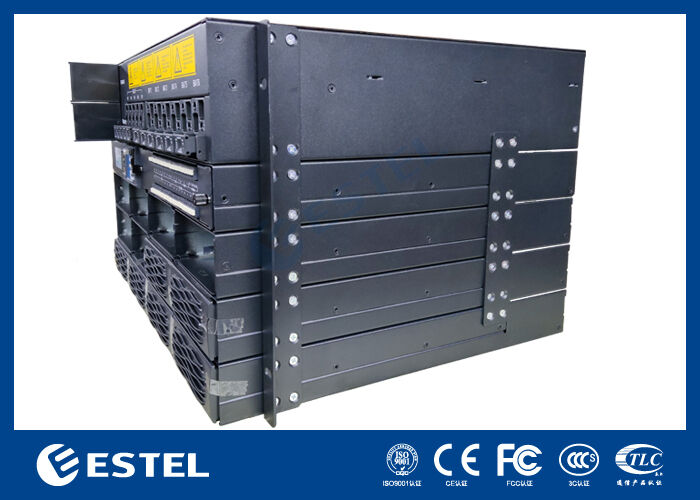

構造ET48600 48VDC 600A テレコム電源システム
-
6Uの高さ標準的な19インチのラックに収まる
-
自然冷却扇風機なし,静かな動作,塵の入力がゼロ
-
上部入口と上部出口のケーブル道路のフロントへのアクセスがきれいで,地下溝は必要ありません.
-
フロントメンテナンス&モジュール級ホットスワップ前から全サービス,後方からの免許は必要ありません
-
IP20 保護室内設備室や避難所には安全です
AC入力ET48600 48VDC 600A テレコム電源システム
-
単相 220VAC組み込み断路器がない
-
後ろの銅製のバスバーのワイヤリング複数キャビネットシステムの直接配給
-
45~65Hzの周波数発電機と電網が互換性がある
DC出力ET48600 48VDC 600A テレコム電源システム
-
-43~-58VDC出力(評価値 -53.5VDC)
-
最大容量は36kW12 x 3kWの直流モジュール
-
N+1 の冗長性11つのモジュールでフル出力
バッテリーと負荷分布ET48600 48VDC 600A テレコム電源システム
-
6 x 125A/1P バッテリーブレーカー6つの独立したバッテリーストリングまでサポートします
-
LLVD1 & LLVD2:300A端末ブロックは,外部拡張配送箱を接続します.
-
BLVD: オーケー3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

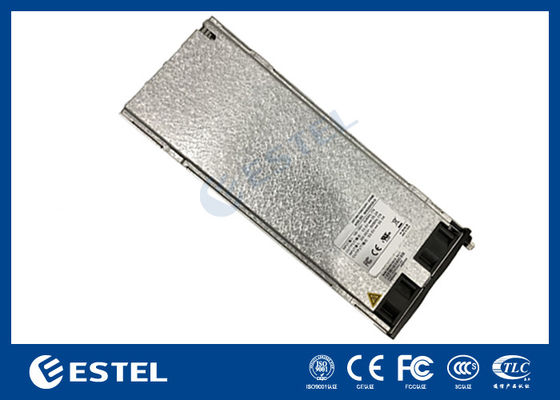

整形器モジュールET48600 48VDC 600A テレコム電源システム
-
85~300VAC 超幅入力電力網の過酷なダウンを乗り越える
-
>96%の効率低熱,低運用コスト
-
1Uで3000W高い電力の密度
-
-40°C~+75°C 動作する50°C以下の全出力
-
強制冷却シャシーから独立した自然冷却

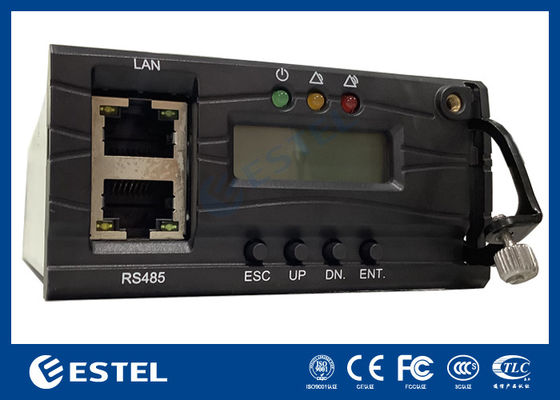

制御器とI/OボードET48600 48VDC 600A テレコム電源システム
-
3 × AI(環境温度モニタリング)
-
8 x DI + 4 x E-DI合計12つのデジタル入力
-
8 x DO + 8 x E-DO合計で16つのアラーム出力
-
RS485とSNMP双重プロトコルの遠隔管理
-
LCDディスプレイ地方の状況と構成
| タイプ | ET48600 | |||
| システム | サイズ | 482.0W) *350.0(D) *6U(H) | ||
| 体重 | ≤30kg (直線器なしで) | |||
| 冷却モード | 自然冷却 | |||
| 設置モード | 19インチラックに設置 | |||
| 配線モード | 上部入口と上部出口 | |||
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | |||
| 保護レベル | IP20 | |||
| AC 配布 |
入力モード
|
シングルフェーズ 220V 断路器なし 銅製のバックバスバー配線 | ||
|
入力周波数 |
45~65Hz,定数値:50Hz/60Hz |
|||
| DC 配布 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
|
最大容量
|
36kW ((12*3kW,N+1冗長) | |||
|
バッテリー断片
|
6*125A/1P | |||
| 負荷ブレーカー |
LLVD1: 300A端末ブロック,拡張配送箱を使用 LLVD2: 300A端末ブロック,拡張配送箱を使用 BLVD: 3*6A/1PN+1*10A/1PN+1*16A/1PN |
|||
| 矯正器 | 入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||
| コントローラー | モデル | MC2600 | ||
| 信号入力 | 3 AI (環境温度) 8 DI, 4 E-DI | |||
| アラーム出力 | 8DO,8E-DO | |||
| RS485 | サポート | |||
| SNMP | サポート | |||
| 表示モード | LCD | |||
| 環境 | 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) | ||
| 保存温度 | -40°C~+70°C | |||
| 動作湿度 | 5%~95% (不凝縮) | |||
| 高さ | 0~3000m(高度が2000mから3000mの範囲内であれば,最大動作量は 標高が200m上昇すると温度が1°C低下します) |
|||
-
