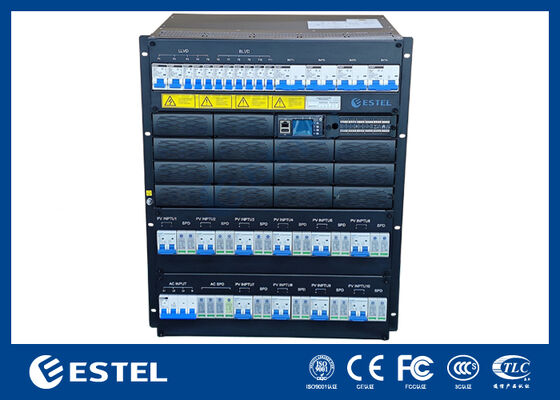

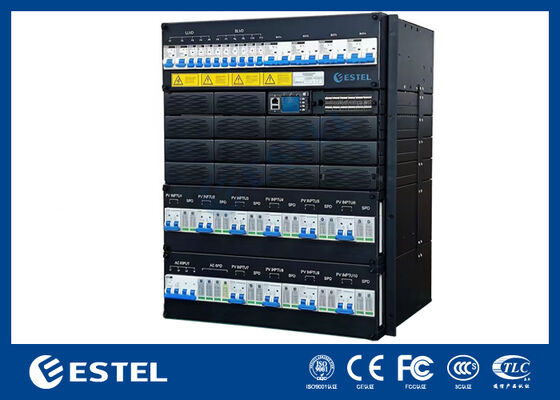

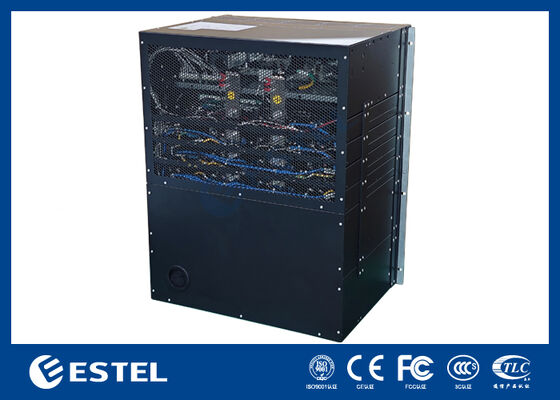

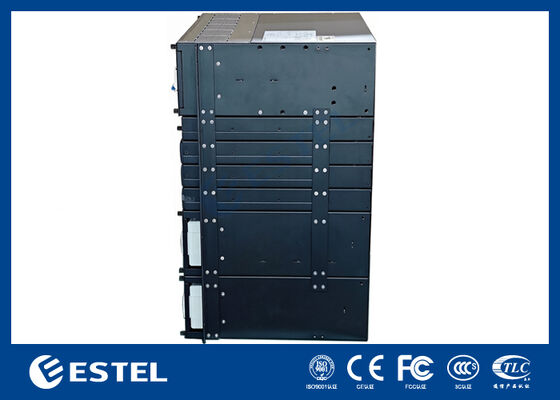

13Uハイブリッドエネルギー電信電源コア 30kW PV太陽光発電と16kWリクティファーの電源

30kWの太陽光発電と16kWの整電装置のハイブリッドエネルギー通信電力コア

1ハイブリッドエネルギー通信電力コア導入

ET48500-H7E413は,通信機器に-48VDC電源を供給するように設計された組み込み電源システムで,最大出力電流は500Aである.

ソーラーモジュールは30kWのソーラーモジュールで構成され,太陽光発電エネルギーを安定した48VDC電圧に変換します.ソーラーパネルの電源発生電圧を検出できるソーラーエネルギーの最大利用のためにモジュールの最大出力を達成するために電圧と電流値を追跡します.

また,16kWの直流モジュールで構成されており,380VACの電力を安定した48VDCの電圧に変換します.直流モジュールは,高品質の電力を直流通信機器に供給することができます.また,電池を充電し,エネルギーバックアップとして.

2ハイブリッドエネルギー通信電力コアの特徴

• AC入力電圧:380VAC 各段階の電圧範囲は85VACから300VAC

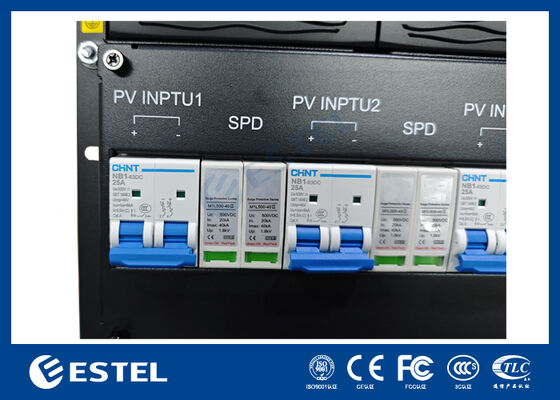

• 広範囲のPV入力電圧範囲:120VDCから425VDC (電源アップ電圧>160VDC)
• バッテリー管理機能を包括的に備える.
• ネットワークベースの設計,3× RS485 インターフェース, 1× RJ45 インターフェースを備える.

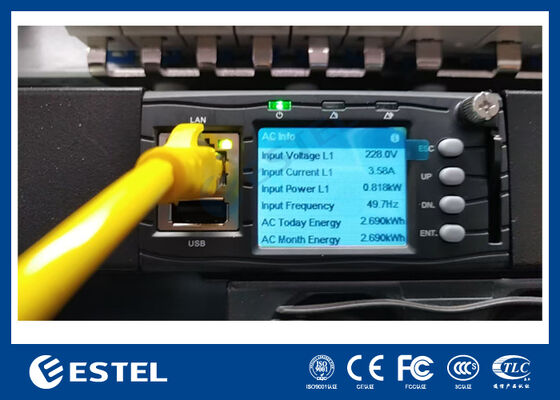

• LCDインターフェースディスプレイとボタンの操作をサポートする.
• 整電モジュールと太陽光モジュールの熱交換をサポートする.
• 調整モジュールの電源因子は0まで99.

3システム構成

4システム作業原理

1) AC電源

AC電源をAC配送ユニットを通して直流電源モジュールに入力し,直流電源モジュールはAC電力を-48VDC電源に変換する.その後,DC電源配送ユニットを通して複数の負荷に電力を供給.

(2) ソーラー電源

太陽電池は太陽光発電を -48VDCに変換し 直流電源配給装置に直接送ります 太陽光が十分あるとき負荷に電力を供給し,電池を充電するために太陽光発電が第一優先エネルギーとして使用されますエネルギー節約と排出削減を実現する.

3) バッテリー充電・放電

AC電源が正常であるとき,直流モジュールは,DC負荷に電力を供給するだけでなく,バッテリーに充電電流も供給します.調整機モジュールは停止します交流電源が回復した後,直流電源を直流電源に供給し始める.消費された電力を補充するためにバッテリーも充電.

4) インテリジェントな監視と管理

電源システムの"脳"として,モニタリングモジュールは電源システムの様々なコンポーネントの動作状態をリアルタイムで監視し,対応するインテリジェント制御を行います.異常がある場合監視モジュールは,電源の安全性と安定性を確保するために,アラーム信号を時間内に報告します.
