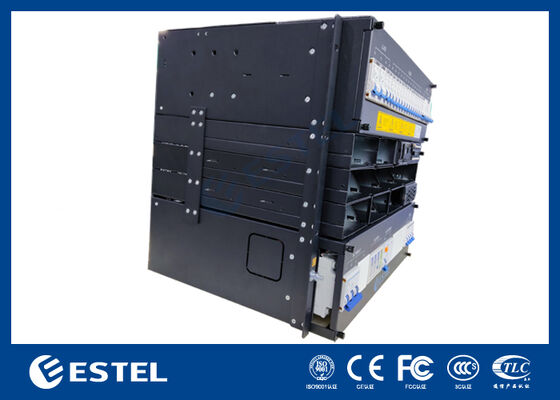

30kw 9U ラック搭載 インテリジェントテレコムリクチファーの電源配送システム
プロダクト細部
30kwのラック式電信直線器
,インテリジェント・テレコム・電力配給システム
,LLVD BLVD通信電源システム
30kw 9U ラック搭載 インテリジェントテレコムリクチファーの電源配送システム
製品概要 30kw 9U 19' ラック搭載テレコム直すシステム
30kWDC48V直流装置は,電信,データセンター,および重要な産業プロセスのための連続電力を保証するために設計された高容量電力ソリューションです.380VACの三相入力から動作する精密に調節可能な直流出力, 円43VDCから円58VDC, 円53.5VDCの名前のセットポイントを生産する. 業界トップの変換効率が満載でも96%を超える.エネルギー最適化のために非常に適しています高密度での展開です

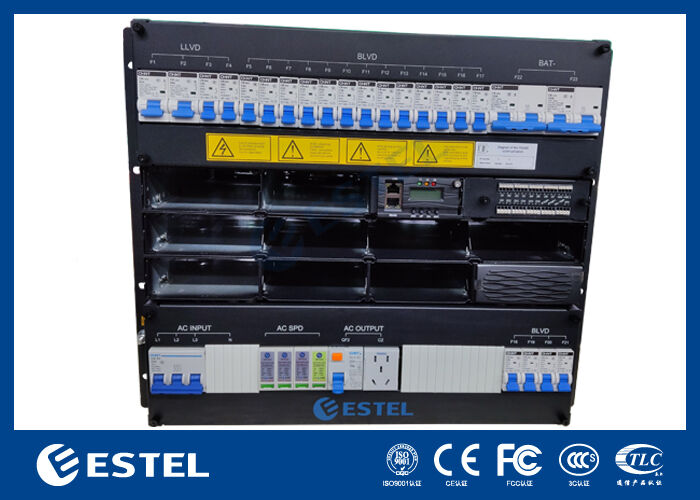

統合配送パネルには,スマートで柔軟な負荷管理のためのLLVD (Limited Load Voltage Disconnect) とBLVD (Battery Low Voltage Disconnect) の機能の両方が含まれています.システム管理は,高度な機内制御器によって行われ,広範な監視と構成オプションが提供されています.環境温度センサーの 3 つの入力,外部状態モニタリングの 7 つのデジタル入力,包括的なアラーム管理のための 6 つのプログラム可能なドライコンタクトリレー出力があります.リモート監視はRS485とSNMPインターフェイスでサポートされています.,直感的なフロントパネルのLCD画面は,便利なローカル設定とリアルタイム状態チェックを可能にします.
AC入力スペック30kW 9U 19'のラック搭載テレコム直すシステム
-
電圧:三相 380VAC
-
MCB:1 x 63A 3P+N
-
AC出力:25A 1P ソケット出口
-
周波数:45Hzから65Hz (50Hz/60Hz)
-
SPD:20kA/40kA,8/20μs
DC 分配スペック30kW 9U 19'のラック搭載テレコム直すシステム
-
出力電圧:-43から -58VDC (評価値 -53.5VDC)
-
最大容量:30kW (10 x 3kWモジュール,N+1冗長性)
-
バッテリー断片:2 × 125A 1P
LLVD: オーケー
-
2 × 80A/1P + 2 × 63A/1P
BLVD1 について
-
1 x 63A/1P + 12 x 32A/1P
BLVD2 について
-
2 × 32A/1P + 2 × 16A/1P

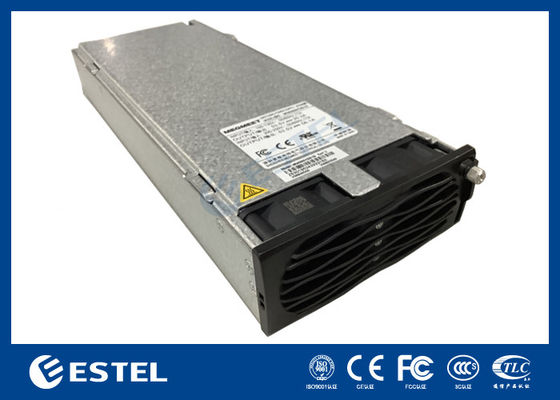

整形器モジュール30kW 9U 19'のラック搭載テレコム直すシステム
-
入力電圧:85VAC ~ 300VAC (定数 220VAC)
-
効率性:>96%
-
定位電源:3000W (176~300VAC)
仕様30kW 9U 19'のラック搭載テレコム直すシステム
| タイプ | 電気通信DC48V電源配給装置 | |||
| 一般的な | サイズ | 482mm*350mm*2U (幅*深さ*高さ) | ||
| 体重 | ≤11kg (整形器を除く) | |||
| 冷却方法 | 自然冷却 | |||
| 設置方法 | 19インチ標準ラック搭載 | |||
| 配線モード | 上から入口と出口 | |||
| メンテナンスモード | 前側から,サポートモジュールのグレード変更 | |||
| 保護グレード | IP20 | |||
| AC入力 |
電圧 |
三相 380VAC | ||
| MCB | 1 x 63A 3P+N | |||
| AC出力 | 25A 1P,ソケット用 | |||
| 頻度 | 45Hzから65Hz,定数値:50Hz/60Hz | |||
| SPD | 20KA/40KA 8/20μs | |||
| DC 配布 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
|
生産能力 (マキシムン)
|
30kw ((10 x 3kw,N+1冗長に対応) | |||
|
バッテリー断片
|
2 × 125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| 整形器モジュール | 入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C ((50°C以下の完全性能) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||
| コントローラー | モデル | MC2900 | ||
| 信号入力ポート | 3 x AI ((2環境温度,1バッテリー温度) 7 x DI | |||
| アラーム出口ポート | 6 x 乾燥した接触 | |||
| 通信ポート | RS485 LAN | |||
| LCDディスプレイ | サポート | |||
| 環境 | 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) | ||
| 保存温度 | -40°C~+70°C | |||
| 動作湿度 | 5%~95% (不凝縮) | |||
| 高さ | 0~3000m(高度が2000mから3000mの範囲内であれば,最大動作量は 標高が200m上昇すると温度が1°C低下します) |
|||

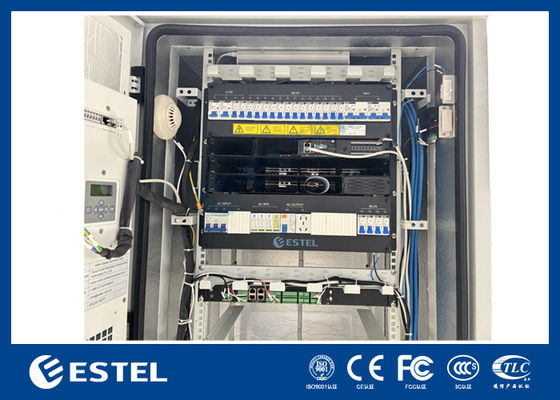

設置 30kW 9U 19'のラック搭載テレコム直すシステム
-
