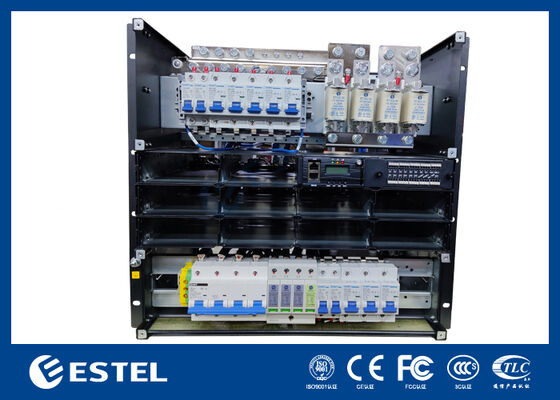

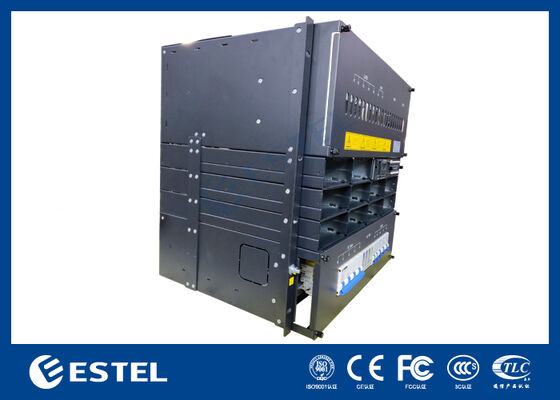

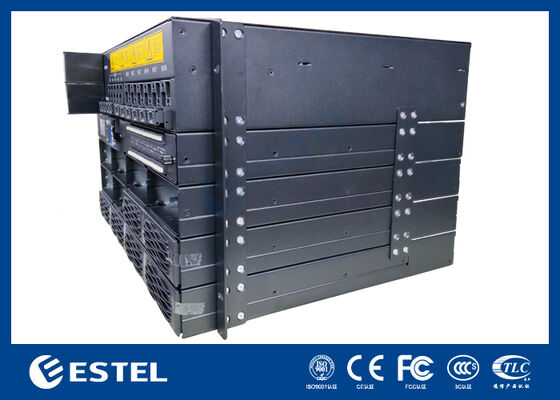

産業通信ハブ用の8U超高容量直流電源システム
プロダクト細部
8U産業用直流電源システム
,高容量電信直線器
,通信ハブ用の直流電源
産業通信ハブ用の8U超高容量直流電源システム
概要
8U超高容量直流電源システムは 大規模な通信ノードや 重要な通信室 高負荷の産業ネットワーク 集中型端末インフラストラクチャのために開発されましたより高い電源利用を必要とする要求の高いアプリケーションのために安定した -48V DC出力を提供しますモジュラーリデュランスと高度な遠隔監視
高効率の直流モジュール,インテリジェント制御,柔軟な配送,サービスフレンドリーなアーキテクチャで包括的な保護機能これは,特にコアまたは地域バックボーン環境で大容量通信電力システムを展開するオペレーターおよびシステム統合者にとって適しています.
主要 な 特徴
超高容量8Uラックプラットフォーム,大型通信および工業用荷物
要求の高い通信環境で最大18kWの出力
冗長性をサポートするモジュール式直流器アーキテクチャ
容易なインストール,監視,保守のためのフロントアクセスサービスの設計
低温発電と運用コストのための高変換効率
システム安全のための包括的な警報と保護機能
遠隔通信インターフェースを持つ高度制御装置
バッテリーをスマートに充電し,バックアップ電源の調整
安定した全負荷操作のために最適化された換気と熱設計
応用シナリオ
コア・テレコム・スイッチング・ルーム
地下鉄の送電とコーン通信サイト
大規模なOLT/アグリゲーションセンター
エッジデータセンターとネットワーク機器室
スマートシティのコマンドと監視プラットフォーム
電力会社とサブステーション通信ネットワーク
石油・ガス・輸送・産業通信制御ハブ
テクニカル仕様
システムパラメータ
|
パラメータ |
仕様 |
|
サイズ |
482mm (W) × 380mm (D) × 8U (H) |
|
純重量 |
≤45kg |
|
設置方法 |
19インチのラックマウント |
|
冷却方法 |
インテリジェントの速度制御装置の強制冷却 |
|
騒音レベル |
≤65 dB |
|
保護レベル |
IP20 |
AC 入力特性
|
パラメータ |
仕様 |
|
入力電圧範囲 |
120~300 VAC |
|
定位電圧 |
220 VAC |
|
周波数範囲 |
45~65 Hz |
|
インプット容量 |
160A |
|
パワーファクター |
≥0.99 |
|
THD |
≤5% |
DC出力特性
|
パラメータ |
仕様 |
|
出力電圧範囲 |
-42Vから -58V DC |
|
定数電圧 |
-48V DC |
|
最大出力 |
18 kW |
|
最大出力電流 |
375A |
|
矯正器の配置 |
3 kW × 最大 6 モジュール |
|
電圧制御の精度 |
≤±0.5% |
|
負荷規制 |
≤±0.5% |
|
効率性 |
≥96% |
制御と監視
|
パラメータ |
仕様 |
|
ディスプレイ |
LCD画面/LED表示 |
|
通信インターフェース |
イーサネット / RS485 / CAN |
|
プロトコル支援 |
SNMP / Modbus / Web 監視 (オプション) |
|
監視機能 |
電圧,電流,温度,バッテリー状態,負荷共有,アラームログ |
|
警報の種類 |
超電圧,低電圧,AC損失,過熱,ファン欠陥,直流器欠陥,バッテリーの異常 |
|
動作温度 |
-25°C から +65°C |
|
貯蔵温度 |
-40°Cから+75°C |
|
湿度 |
5%~95% (凝縮しない) |

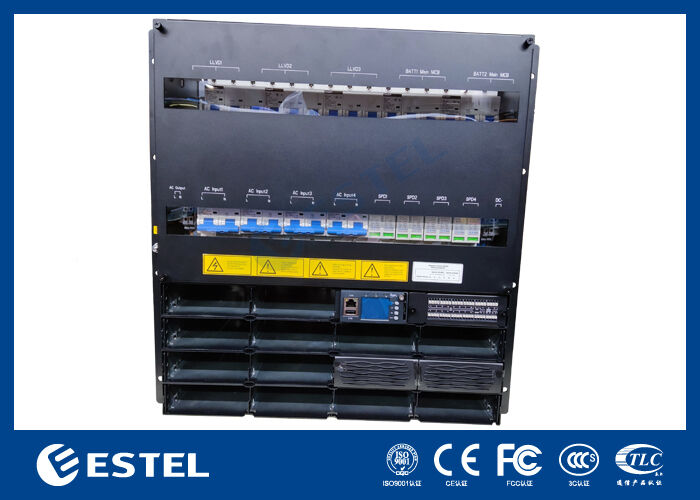

システムアーキテクチャ
多モジュール直線器棚
インテリジェントモニタリングコントローラ
AC入力配送ユニット
DC出力配送ユニット
バッテリー接続と保護セクション
冷却・換気サブシステム
統合されたシャーシレイアウトは,集中的な配線,モジュール交換,スケーラブルなシステム拡張をサポートします.
設置と運用に関するガイドライン
設置
標準の19インチ通信ラックまたは統合通信キャビネットに設置
正確な接地,空気流路,ケーブル路線を確保する
換気場 の 周囲 に 十分な 隙間 を 保ち て ください
ケーブル接続
配線ラベルに従ってAC源,バッテリーストリング,負荷フィッダーを接続
電源を入れない前に極度と保護装置の設定を確認する
メンテナンス
定期的にアラーム記録とモジュール状態を検査
熱分解を防ぐための清潔な空気通路と扇風機エリア
前面アクセスサービス手順を使用して失敗したモジュールを交換する.
バッテリー充電パラメータと出力設定を定期的に確認する.
選択可能な設定
先進的なSNMP通信モジュール
バッテリーモニタリングと温度センサー
アラーム統合のための乾燥接触出力
超電圧保護モジュール
リモートモニタリングソフトウェア
カスタムDC配送ブランチ構成
太陽光発電またはバックアップ発電システムにおけるハイブリッドエネルギーインターフェース
-
