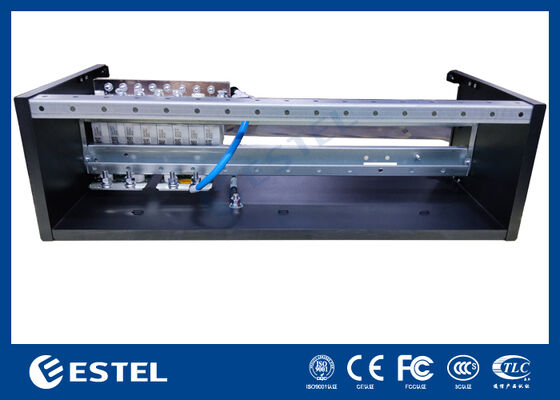

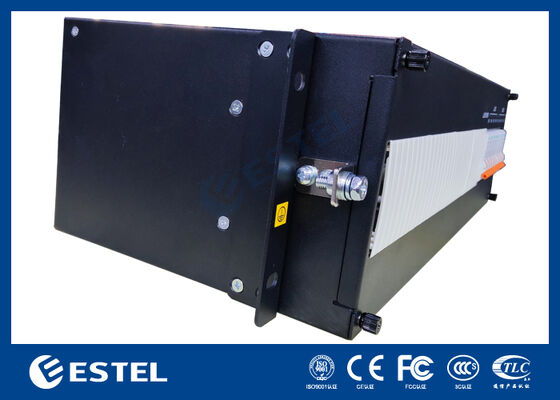

通信中央局および産業用電源アプリケーション向けの10U DC電源システム（モジュラー整流器搭載）
プロダクト細部
10U通信用DC電源システム
,モジュラー整流器電源システム
,産業用直流電源
モジュラー整流器を備えた通信中央および産業用電源アプリケーション向けの 10U DC 電源システム
製品概要 10U DC 電源システム
新しい大容量 -48V DC 電源システムは、より高い出力電流、より強力な配電機能、およびより高い冗長性を必要とする中規模から大規模の通信電源アプリケーション向けに開発されました。このシステムは、中央オフィス、地域集約サイト、大規模無線ハブ、エッジ データ センター、産業用制御ネットワーク、公共通信室向けに設計されており、厳しい動作条件下でも重要なネットワーク機器に安定した DC 電源を提供します。
このシステムは、堅牢な 10U ラックマウント プラットフォーム上に構築されており、高効率の整流器モジュール、インテリジェントなモニタリング、バッテリ管理、AC/DC 配電、および障害保護を 1 つの集中電源アーキテクチャに統合しています。これは、電力変換だけでなく、長期的な成長、容易なメンテナンス、集中監視をサポートする完全な通信エネルギー プラットフォームを必要とする顧客を対象としています。
このモデルの違い
より大きなネットワーク負荷に対応するより高い容量
このシステムは、従来の小型 DC シェルフでは不十分な設置向けに設計されています。最大 24 kW の出力を備え、1 つの集中プラットフォームから多数の通信、伝送、ルーティング、スイッチング、産業用通信デバイスをサポートできます。
ミッションクリティカルなサイトの冗長性
整流器セクションは N+1 冗長構成で構成できます。つまり、1 つの電源モジュールに障害が発生してもシステムは動作を継続できます。この機能は、ダウンタイムが高くつく通信バックボーン、トランスポート ネットワーク、および重要な制御環境にとって特に重要です。
1 つのプラットフォームでの配布と保護
複数の外部配電ボックスに依存する代わりに、システムはバッテリ アクセス、DC 分岐保護、AC 入力管理、およびアラーム信号を 1 つのラック ユニットに統合できるため、サイト全体の電源アーキテクチャの簡素化に役立ちます。
O&M チーム向けのインテリジェントな可視性
コントローラーは、電圧、電流、バッテリーの状態、温度、ファンの動作、モジュールのステータス、アクティブなアラームを継続的に監視します。このシステムをリモート通信インターフェイスと組み合わせることで、オペレーターはトラブルシューティングの速度を向上させ、メンテナンスの作業負荷を軽減できます。
詳細な技術仕様 10U DC 電源システム
AC入力特性
|
パラメータ |
仕様 |
|
入力電圧範囲 |
AC120～300V |
|
定格電圧 |
AC220V |
|
周波数範囲 |
45～65Hz |
|
入力容量 |
≤160A |
|
力率 |
≥0.99 |
|
THD |
≤5% |
|
AC側の保護 |
過電圧、不足電圧、サージ、相・入力異常警報 |
直流出力特性
|
パラメータ |
仕様 |
|
公称電圧 |
-48V DC |
|
調整可能な電圧範囲 |
-42V～-58V DC |
|
最大出力電力 |
24kW |
|
最大出力電流 |
500A |
|
整流器モジュールの定格 |
モジュールあたり 3 kW |
|
整流器容量 |
最大8モジュール |
|
冗長モード |
N+1 をサポート |
|
電圧調整精度 |
±0.5%以下 |
|
動的応答 |
通信機器の変更に対する高速な負荷応答 |
|
効率 |
≥96% |
バッテリー管理
|
パラメータ |
仕様 |
|
バッテリー充電機能 |
フロート、ブースト、イコライゼーション |
|
バッテリーストリングのサポート |
2 ～ 4 個の文字列はオプション |
|
バッテリー保護 |
LVD、過電流、逆極性保護 |
|
バッテリー監視 |
オプションの電流/温度センシング |
|
バッテリー補償 |
温度補償対応 |

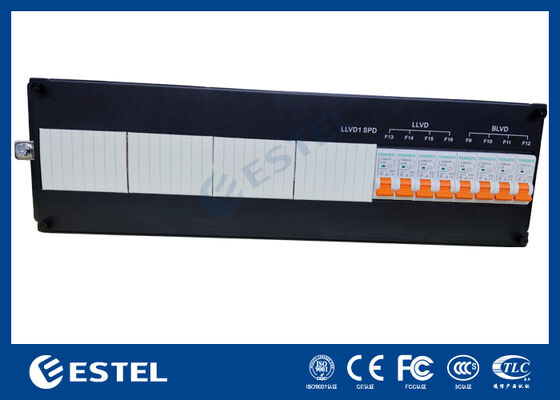

直流配電
|
パラメータ |
仕様 |
|
ブランチをロードする |
カスタマイズ可能な MCB / ヒューズ分岐構成 |
|
バッテリーブランチ |
カスタマイズ可能 |
|
ブランチ保護 |
独立したブランチの分離と保護 |
|
警報接点 |
ドライ接点出力も可能 |
|
配布レイアウト |
統合されたフロントアクセス DC 分配 |
監視と通信
|
パラメータ |
仕様 |
|
コントローラ |
高度なデジタルテレコムパワーコントローラー |
|
画面 |
ステータスインターフェース付きLCDディスプレイ |
|
通信ポート |
イーサネット / RS485 / CAN |
|
プロトコルオプション |
SNMP / Modbus / Webインターフェース |
|
監視項目 |
AC入力、DC出力、バッテリーステータス、モジュールステータス、アラーム、温度、ファンステータス |
|
イベントログ |
サポートされています |
|
リモートアラーム通知 |
サポートされています |
環境仕様
|
パラメータ |
仕様 |
|
動作温度 |
-25℃～+65℃ |
|
保管温度 |
-40℃～+75℃ |
|
相対湿度 |
5% ～ 95% (結露なきこと) |
|
高度 |
最大 3000 m (ディレーティングが適用される場合があります) |
|
騒音レベル |
≤65dB |
-
