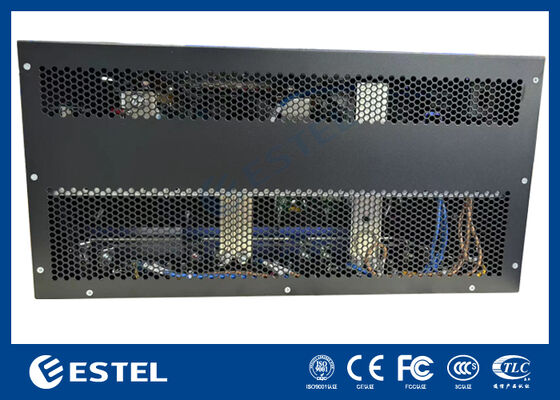

通信機器用ワンストップ18kWラックマウント整流器システム
基本プロパティ
原産地:
深セン、中国 (本土)
ブランド名:
ESTEL
認証:
ISO9001, CE, 3C, FCC
取引物件
最低注文数量:
1
価格:
987-2327 usd
支払い条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン
補給能力:
1ヶ月あたりの2,500セット
製品概要
片端キャビネット スタックマウント 18kw矯正器システムについて動力電気通信設備 製品概要について18kw矯正器システム ETシリーズ18kWの直流装置は キャリアグレードの信頼性と高密度の電源供給のために設計され 通信本部に連続電力を供給します中型から大型データセンターこのシステムは220V交流単相入力から動作し,標準設定で53.5Vで43Vから58Vまでの細かく調節されたDC出力を生成します.18kWまで供給し,通常の負荷スペクトル全体で96%以上の変換効率を達成するエネルギー消費と冷却の需要を大幅に削減します 連続運転を念頭に置いて構築されたこの装置は,最大6つの熱交換可能な3000W...
プロダクト細部
ハイライト:
18kWラックマウント整流器システム
,通信電源キャビネットシステム
,通信機器用電源整流器
Dimension:
482.5mm(幅)*350mm(奥行き)*5U(高さ)
Input Voltage:
単相 220VAC
Capacity:
18kW
Rectifier Module:
3000w、6個
Redundancy:
N+1
Module Efficiency:
＞96％
Battery Breaker:
2*125A 1P サーキットブレーカー
Communicatoion Port:
SNMP、RS485
製品説明
片端キャビネット スタックマウント 18kw矯正器システムについて動力電気通信設備
製品概要について18kw矯正器システム
ETシリーズ18kWの直流装置は キャリアグレードの信頼性と高密度の電源供給のために設計され 通信本部に連続電力を供給します中型から大型データセンターこのシステムは220V交流単相入力から動作し,標準設定で53.5Vで43Vから58Vまでの細かく調節されたDC出力を生成します.18kWまで供給し,通常の負荷スペクトル全体で96%以上の変換効率を達成するエネルギー消費と冷却の需要を大幅に削減します
連続運転を念頭に置いて構築されたこの装置は,最大6つの熱交換可能な3000Wの直流モジュールを収容し,N+1またはそれ以上の冗長性構成が可能である.各モジュールは2kg未満で 強制冷却装置を使用します,アクティブパワーファクター修正 (≥0.99),低総調和歪み (THDi ≤5%) は,スムーズなグリッド相互作用と安定した出力を保証します.すべてのコンポーネントは5Uに配置されています.19インチラック式チェーシ IP20前部アクセスのホットスワップ機能により,保守を簡素化する. 後部に搭載された銅バスバーは低阻力,高電流の接続経路を提供します.
特徴について18kw矯正器システム
AC分布
-
単相 220VAC 入力
-
1 x 125A 2P入力ブレーカー
-
45~65Hzの周波数で 世界中で動作します
-
20/40kA SPD 超電圧保護
DC 配送 輸出
-
-43~-58VDC (評価値 -53.5VDC)
-
最大容量は18kW
-
6 x 3kWのモジュール,N+1の冗長性
DC配送 バッテリー
-
2 x 125A 1P バッテリーブレーカー 双電池ストリングをサポート
DC 配送 負荷断片
LLVD: オーケー
-
3 x 63A/1P
-
2 × 40A/1P
-
2 × 32A/1P
BLVD: オーケー
-
3 x 16A/1P
-
2 × 10A/1P
-
2 × 6A/1P
基本仕様 について18kw矯正器システム
| サイズ | 482.0W) *350.0(D) *5U(H) |
| 体重 | ≤20kg (直線器なしで) |
| 冷却モード | 自然冷却 |
| 設置モード | 19インチラックに設置 |
| メンテナンス | 前部メンテナンス,サポートモジュールグレード変更 |
| 保護グレード | IP20 |

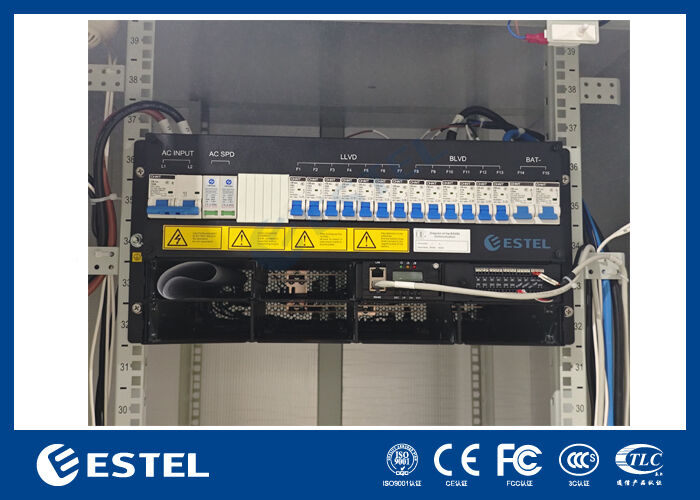

電力配給について18kw矯正器システム
|
AC分布 |
入力モード | 単相 220VAC |
| 入力ブレーカー | 1*125A 2P | |
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |
| SPD | 20/40KA, 8/20us | |
|
DC 配分 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC |
|
生産能力 (最大)
|
18kw ((6*3kw,N+1冗長) | |
|
バッテリー断片
|
2*125A 1P 断路器 | |
| 負荷断片 |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
整形器モジュールについて18kw矯正器システム
| 入力電圧 | 85VAC~300VAC,定数 220VAC |
| 効率性 | >96% |
| 定位電源 | 3000W ((176~300VAC) |
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) |
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) |
| 体重 | ≤2kg |
| 冷却モード | 強制冷却 |
| パワーファクター | ≥0.99 |
| THD | ≤5% |
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A |
管理者18kw矯正器システム
| 信号入力 | 3 AI (環境温度) 7 DI |
| アラーム出力 | 6 DO |
| 通信インターフェース | RS485/SNMP |
| 表示モード | LCDスクリーン |
環境について18kw矯正器システム
| 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) |
| 保存温度 | -40°C~+70°C |
| 動作湿度 | 5%~95% (不凝縮) |
|
高さ |
0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度が1°C減少します.) |
