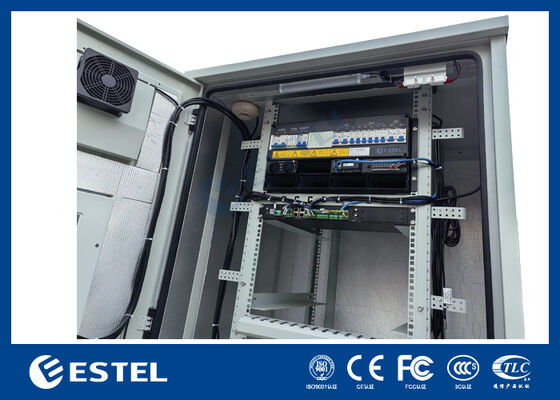

ACとDC電源配給のアップグレード可能な18kwテレコムモジュール式直直すシステム
基本プロパティ
原産地:
深セン、中国 (本土)
ブランド名:
ESTEL
認証:
ISO9001, CE, 3C, FCC
取引物件
最低注文数量:
1
価格:
987-2327 usd
支払い条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン
補給能力:
1ヶ月あたりの2,500セット
製品概要
通信用 N + 1 リダンダンスを持つアップグレード可能な電信モジュール式直定器 製品概要について 18kw モジュール式 矯正器システム The upgradable 18kW rectifier system is developed for carrier-grade reliability and high-density power delivery and to provide stable AC and DC power distribution for telecommunications central officesシステムでは220VのAC単相入力を受け取り,430Vか...
プロダクト細部
ハイライト:
モジュラー型通信用整流器システム
,AC/DC電力分配整流器
,アップグレード可能な通信用電源システム
Rectifier Size:
482.5mm(幅)*350mm(奥行き)*222.5mm(高さ)
Input:
単相 220VAC
Installation Mode:

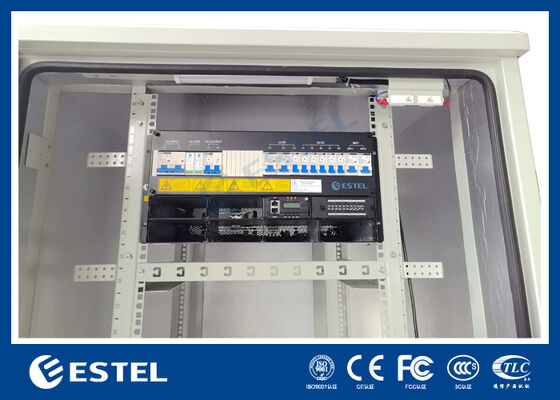

19インチラックに設置
Output Capacity:
最大: 18kw (6*3kw、N+1 冗長性)
N+1 Redundancy:
サポートされています
Upgradable:
サポートされています
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
製品説明
通信用 N + 1 リダンダンスを持つアップグレード可能な電信モジュール式直定器
製品概要について 18kw モジュール式 矯正器システム
The upgradable 18kW rectifier system is developed for carrier-grade reliability and high-density power delivery and to provide stable AC and DC power distribution for telecommunications central officesシステムでは220VのAC単相入力を受け取り,430Vから58Vの間で調整可能な緊密に調節されたDC出力を提供します.通常 円53で設定.5V
統合DC配送には低電圧負荷切断 (LLVD) と電池低電圧切断 (BLVD) の両方が含まれます.電源切断時の重要なバッテリー備蓄を保護するために優先順位を設定した負荷削減を可能にする先進的なシステムコントローラでは,アナログ入力 (AI),デジタル入力 (DI),デジタル出力 (DO) を通じて包括的な監視とプログラム可能なロジックを提供します.リモート管理はRS485とSNMPインターフェイスでサポートされています,操作者にアラーム,パフォーマンスメトリック,および直線器の状態を完全に可視化する.フロントパネルのLCDはまた,現場での便利な構成と診断も可能にします.

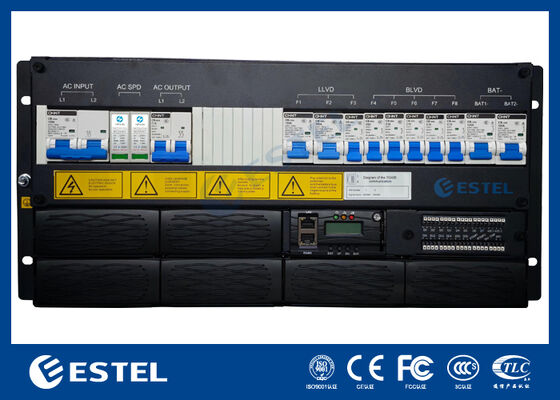

AC配送部
-
入力:単相 220VAC
-
入力ブレーカー:1 × 125A 2P
-
入力周波数:45~65Hz (50Hz/60Hz)
-
出力:220VAC,16A
-
SPD:20/40kA 8/20μs
DC配送部出力電圧:-43~-58VDC (評価値 -53.5VDC)
-
出力容量:最大18kW (6 x 3kWモジュール,N+1冗長)
-
バッテリー断片:2 × 125A 1P
-
ロードブレーカー:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
基本仕様 について18kw モジュール式 矯正器システム
| サイズ | 482.5mm ((W) *350mm ((D) *222.5mm ((H) |
| 体重 | ≤21kg (直線器なしで) |
| 冷却モード | 自然冷却 |
| 設置モード | 19インチラックに設置 |
| メンテナンス | フロントメンテナンス,モジュールグレード変更がサポートされる |
| 保護グレード | IP20 |
電力配給について5Uモジュール式 矯正器システム
|
AC分布 |
インプット | 単相 220VAC |
| 入力ブレーカー | 1*125A 2P | |
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |
| 生産量 | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
DC 配分 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC |
| 生産能力 |
最大: 18kw (6*3kw,N+1リダンダンス) |
|
| バッテリー断片 | 2*125A 1P 断路器 | |
| 負荷断片 |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
整形器モジュールについて18kw モジュール式 矯正器システム
| 入力電圧 | 85VAC~300VAC,定数 220VAC |
| 効率性 | >96% |
| 定位電源 | 3000W ((176~300VAC) |
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) |
| サイズ | 106.5mm ((W) ×286mm ((D) ×44.5mm ((H) |
| 体重 | ≤2kg |
| 冷却モード | 強制冷却 |
| パワーファクター | ≥0.99 |
| THD | ≤5% |
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A |
管理者18kw モジュール式 矯正器システム
| 信号入力 | 3 AI ((2 btemp, 1 env-temp), 7 DI |
| アラーム出力 | 6 DO |
| 通信インターフェース | RS485/SNMP |
| 表示モード | LCDスクリーン |
環境について18kw モジュール式 矯正器システム
| 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) |
| 保存温度 | -40°C~+70°C |
| 動作湿度 | 5%~95% (不凝縮) |
|
高さ |
0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度が1°C減少します.) |
