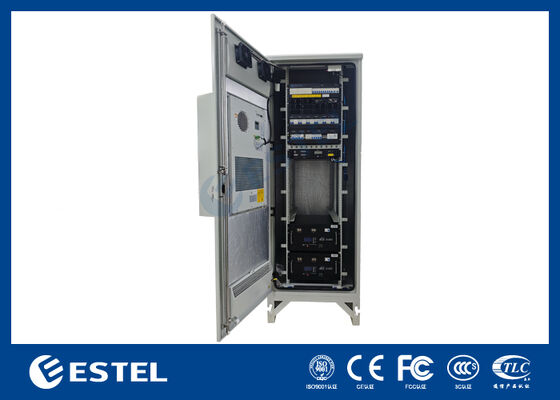

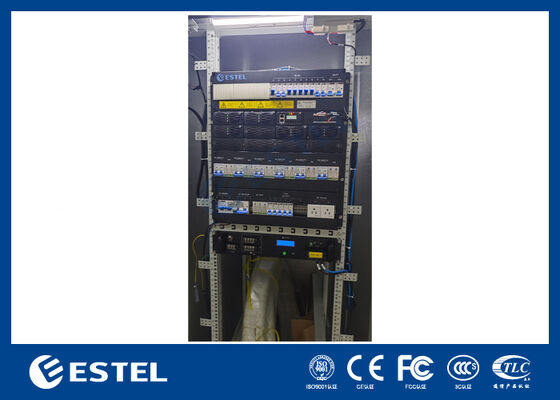

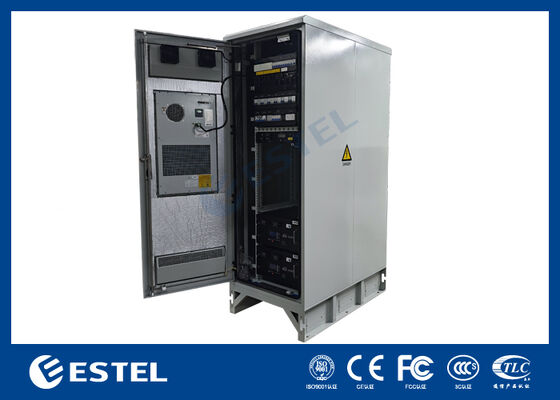

96% 高効率 12U 16kw ハイブリッド パワー リキティファーのシステム RS485 通信
プロダクト細部
30kwのハイブリッド電源直流機
,12U電信電源システム
,RS485通信直線器
96% 高効率 12U ハイブリッド電力整流器システム RS485 通信
インテリジェントテレコム配電ユニットは、AC および DC 電源管理をコンパクトで信頼性の高い設計に統合しており、テレコム、産業用制御、再生可能エネルギーに最適です。
AC配電12U 16kw ハイブリッド電力整流器システム
AC 入力は、45 ～ 65Hz (定格 50Hz/60Hz) で単相 220VAC を受け入れます。デュアル 125A 2P 入力ブレーカーを備えており、そのうちの 1 つは専用のバックアップとして機能します。出力は、2 x 63A 1P 回路および 3 x 32A 1P 回路を介して 110VAC を供給します。内蔵 SPD は 20/40kA 保護 (8/20µs) を提供します。

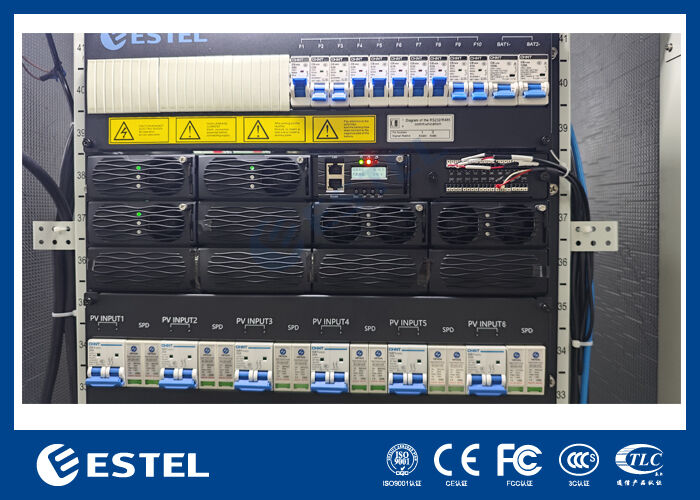

直流配電の12U 16kw ハイブリッド電力整流器システム
DC 側は 120VDC ～ 425VDC の広い入力電圧範囲をサポートし、6 x 25A 2P ブレーカーによって管理されます。出力電圧は-43VDCから-58VDCまで調整可能で、公称定格は-53.5VDCです。合計出力容量は、6 x 3kW PV モジュール (18kW) と 4 x 4kW 整流器モジュール (16kW) を組み合わせた N+1 冗長性により 34kW に達します。専用バッテリーブレーカー (2 x 125A 1P) により、安全なバッテリー統合が保証されます。ロード ブレーカーには、1 x 63A 1P BLVD、3 x 20A 1P、および 6 x 10A 1P 出力が含まれます。 DC 側には 20/40kA、8/20µs SPD も搭載されています。
特徴12U 16kw ハイブリッド電力整流器システムの
-
高い信頼性:バックアップ + N+1 冗長性を備えたデュアル AC ブレーカー
-
幅広い互換性:45 ～ 65Hz AC 周波数および 120 ～ 425VDC 入力範囲
-
包括的な保護:両側に20/40kAサージ保護
-
柔軟な出力:さまざまな機器に対応する複数のロードブレーカー
-
シームレスな統合:PV、整流器モジュール、バッテリーバックアップをサポート
アプリケーションシナリオ12U 16kw ハイブリッド電力整流器システムの
-
5G通信基地局：バッテリーバックアップによる信頼性の高い DC 電源
-
オフグリッド太陽光発電システム:PV統合のための広いDC入力範囲
-
産業用制御キャビネット:安定した110VACおよび-53.5VDC出力
-
データセンター補助電源:冗長アーキテクチャにより稼働時間を確保
-
遠隔監視ステーション:過酷な環境向けのサージ保護
-
テレコムシェルターと屋外キャビネット:コンパクト、堅牢、現場で実証済み
12Uの基本仕様16kwハイブリッド電力整流器システム
| 寸法 | 482.5mm(幅)*350mm(奥行き)*12U(高さ) |
| 重さ | ≤50kg (整流器を除く) |
| 冷却モード | 自然冷却 |
| インストールモード | 19インチラックマウント |
| メンテナンス | フロントメンテナンス、モジュールグレード変更対応 |
| 保護等級 | IP20 |
12Uの配電16kw ハイブリッド電力整流器システム
|
|
入力電圧 | 単相AC220V |
| 入力ブレーカー | 2*125A 2P (バックアップ用に 1 つ) | |
| 入力周波数 | 45～65Hz、定格値：50Hz/60Hz | |
| 出力 | AC110V、63A 1P×2、32A 1P×3 | |
| SPD | 20/40KA、8/20us | |
|
|
入力電圧 | DC120V～DC425V |
| 入力ブレーカー | 6*25A 2P | |
| SPD | 20/40KA、8/20us | |
| 出力電圧 | -43～-58VDC、定格値：-53.5VDC | |
|
|
16kw+18kw(N+1冗長化) |
|
| バッテリーブレーカー | 2*125A 1P サーキットブレーカー | |
| ロードブレーカー | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
整流器モジュール12Uの16kw ハイブリッド電力整流器システム
| 入力電圧 | AC85V～300V、定格AC220V |
| 効率 | >96% |
| 定格電力 | 4000W(AC176~300V) |
| 使用温度 | -40℃～+75℃(全出力時50℃) |
| 寸法 | 106.5mm(W)×286mm(D)×44.5mm(H)(高さ1U) |
| 重さ | 2kg以下 |
| 冷却モード | 強制冷却 |
| 力率 | ≥0.99 |
| THD | ≤5% |
| 直流出力 | -43 ～ -58VDC、定格 -53.5VDC、最大 55A |
PVモジュール12Uの16kw ハイブリッド電力整流器システム
| 入力電圧 | 120～425VDC、定格340VDC |
| 効率 | >96% |
| 定格電力 | 3000W((DC200～425V) |
| 使用温度 | -40℃～+75℃(全出力時50℃) |
| 寸法 | 106.5mm(W)×286mm(D)×44.5mm(H)(高さ1U) |
| 重さ | 2kg以下 |
| 冷却モード | 強制冷却 |
| 力率 | ≥0.99 |
| THD | ≤5% |
| 直流出力 | -43 ～ -58VDC、定格 -53.5VDC、最大 55A |
コントローラ12Uの16kw ハイブリッド電力整流器システム
| コントローラ | モデル: MC2900 |
| 信号入力 | 2 AI、6 DI |
| 警報出力 | 6 DO |
| コミュニケーション |
RS485: サポート |
| 表示モード | 液晶画面 |
環境12Uの16kw ハイブリッド電力整流器システム
| オペレーティング 温度 |
-40℃ ～ +65℃ (フル出力は50℃以下) |
| 保管温度 | -40℃～+70℃ |
| 動作湿度 | 5%～95%(結露なきこと) |
|
|
0～3000m(標高2000m～3000mの範囲の場合、標高が200m上がるごとに最高使用温度が1℃下がります) |
-
