ET48300 電気通信級 太陽光プログラム可能なハイブリッド直す電源
プロダクト細部
電気通信の太陽光ハイブリッド直線器
,プログラム可能な電信電源システム
,AI DI DO電源
ET48300 AI DI DO を搭載したテレコム グレードのソーラー ハイブリッド整流器配電ユニット
製品概要の ET48300 ハイブリッド整流器配電ユニット

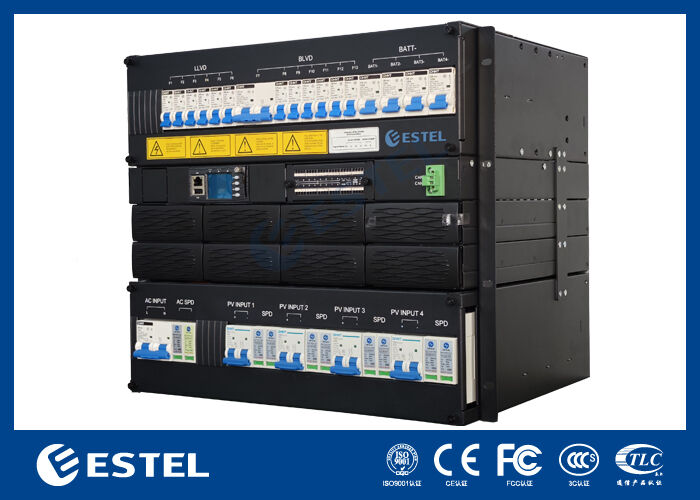

ET48300 ハイブリッド整流器配電ユニットは、ESTEL が製造するハイブリッド電源システム用の 19 インチ サブラックで、ファイバーおよびマイクロ波伝送、アクセス デバイス、スイッチなどの重要なアプリケーション向けに高さ 9U のコンパクト設計を備えています。システムの最大電力は 300A で、AC 入力、PV 入力、バッテリーおよび負荷用の回路ブレーカーが付いています。ケーブルはサーキットブレーカーと接続端子を備えた前面アクセスです。
主な仕様 ハイブリッド整流器配電ユニット
-
タイプ：ハイブリッド整流器 (AC + DC デュアル入力)
-
AC入力:単相AC220V
-
DC入力:120VDC ～ 425VDC (太陽光発電統合用の広範囲)
-
出力容量 (最大):12kW 整流器電力 + 12kW PV 電力 (N+1 冗長性)
-
整流器モジュール:4×3kW
-
太陽光発電モジュール:4×3kW
監視と通信の ハイブリッド整流器配電ユニット
-
信号インターフェース:AI (アナログ入力)、DI (デジタル入力)、DO (デジタル出力)
-
通信プロトコル:RS485とSNMP
-
管理：NMS または BMS を介したリモート監視、アラーム通知、およびシステム制御
主な利点の ハイブリッド整流器配電ユニット
-
デュアル電源:最大の柔軟性を実現するために、220VAC グリッドまたは 120 ～ 425VDC 太陽光発電入力を受け入れます
-
N+1 冗長性:1 つの追加モジュールにより、モジュール障害時にも中断のない動作が保証されます。
-
高い拡張性:4+4 モジュール設計は最大 12kw+12kw の合計出力をサポートします
-
広いDC入力範囲:120 ～ 425VDC により、コンバータを追加せずに太陽電池アレイに直接接続できます
-
リモート管理:RS485 および SNMP プロトコルによる既存のネットワーク インフラストラクチャへのシームレスな統合
アプリケーションシナリオの ハイブリッド整流器配電ユニット
-
太陽光発電によるバックアップを備えた5G通信基地局
-
オフグリッドおよびハイブリッド太陽光発電システム
-
遠隔地にあるコミュニケーションシェルター
-
産業用DC電源バックアップシステム
-
再生可能エネルギー貯蔵の統合
基本仕様 のハイブリッド整流器配電ユニット
| 寸法 | 482.5mm(幅)*350mm(奥行き)*8U(高さ) |
| 重さ | ≤30kg (整流器を除く) |
| 冷却 | 自然冷却 |
| インストール | 19インチラックマウント |
| メンテナンス | フロントメンテナンス、モジュールグレード変更対応 |
| IPグレード | IP20 |
配電のハイブリッド整流器配電ユニット
|
交流配電 |
入力電圧 | 単相AC220V |
| 入力ブレーカー | 1*125A 2P サーキットブレーカー | |
| 入力周波数 | 45～65Hz、定格値：50Hz/60Hz | |
| SPD | 20/40KA、8/20us クラス C | |
|

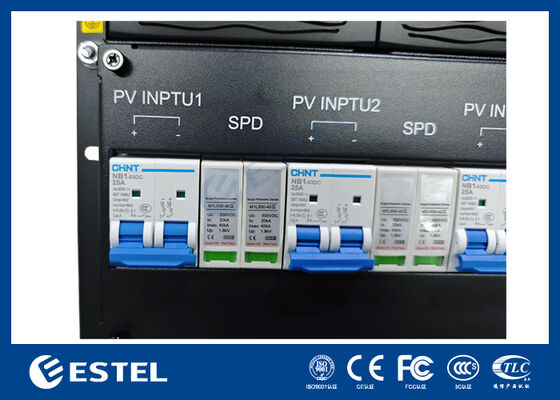

直流配電
|
入力電圧 | DC120V～DC425V |
| 入力ブレーカー | 4*25A 2P サーキットブレーカー | |
| SPD | 20/40KA、8/20us、クラスC | |
| 出力電圧 | -43～-58VDC、定格値：-53.5VDC | |
|
出力容量 |
12kw整流器電力+ 12kw太陽光発電電力; N+1 冗長性 PVモジュール: 4*3000ワット 整流器モジュール: 4*3000 ワット |
|
| バッテリーブレーカー | 2*125A 1P サーキットブレーカー | |
| ロードブレーカー | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
整流器モジュールのハイブリッド整流器配電ユニット
| 入力電圧 | AC85V～300V、定格AC220V |
| 効率 | >96% |
| 定格電力 | 3000W(AC176~300V) |
| 使用温度 | -40℃～+75℃(全出力時50℃) |
| 寸法 | 106.5mm(W)×286mm(D)×44.5mm(H)(高さ1U) |
| 重さ | 2kg以下 |
| 冷却モード | 強制冷却 |
| 力率 | ≥0.99 |
| THD | ≤5% |
| 直流出力 | -43 ～ -58VDC、定格 -53.5VDC、最大 55A |
PVモジュールのハイブリッド整流器配電ユニット
| 入力電圧 | 120～425VDC、定格340VDC |
| 効率 | >96% |
| 定格電力 | 3000W((DC200～425V) |
| 使用温度 | -40℃～+75℃(全出力時50℃) |
| 寸法 | 106.5mm(W)×286mm(D)×44.5mm(H)(高さ1U) |
| 重さ | 2kg以下 |
| 冷却モード | 強制冷却 |
| 力率 | ≥0.99 |
| THD | ≤5% |
| 直流出力 | -43 ～ -58VDC、定格 -53.5VDC、最大 55A |

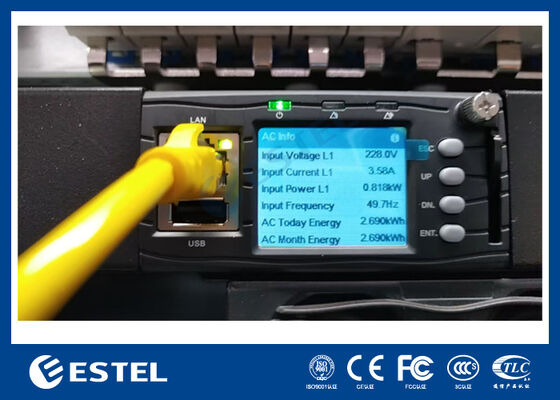

ハイブリッド整流器配電ユニットのコントローラー
| コントローラ | モデル: MC2900 |
| 信号入力 | 3 AI(周囲温度)、8 DI |
| 警報出力 | 8 DO |
| コミュニケーション | RS485/SNMP |
| 表示モード | 液晶画面 |
ハイブリッド整流器配電ユニットの環境
| オペレーティング 温度 |
-40℃ ～ +65℃ (フル出力は50℃以下) |
| 保管温度 | -40℃～+70℃ |
| 動作湿度 | 5%～95%(結露なきこと) |
|
高度 |
0～3000m(標高2000m～3000mの範囲の場合、標高が200m上がるごとに最高使用温度が1℃下がります) |
-
