電気通信およびバックアップ電源アプリケーションのための2つのドアアクセスと多層バッテリーラックを持つ屋外統合エネルギー貯蔵庫
プロダクト細部
電池ラック付きの屋外電信キャビネット
,備蓄電源のためのエネルギー貯蔵庫
,2ドア式外用通信電池キャビネット
電気通信およびバックアップ電源アプリケーションのための2つのドアアクセスと多層バッテリーラックを持つ屋外統合エネルギー貯蔵庫
屋外エネルギー貯蔵庫の製品説明

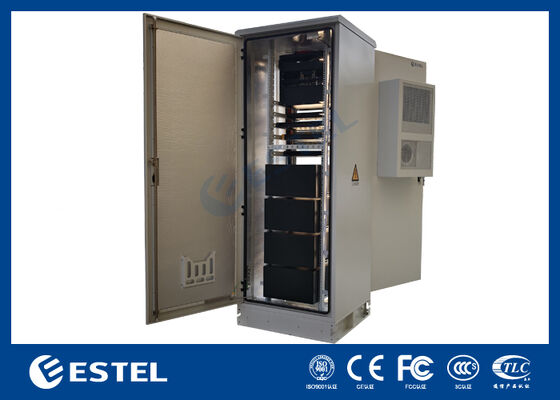

この屋外統合エネルギー貯蔵キャビネットは,安全な保護が必要とする電信バックアップ電源,分散型エネルギー貯蔵および屋外電力サポートアプリケーションのために設計されています.熱管理と組織化された内部装置製品画像に基づいて,キャビネットは,完全な高度の前と後ろのアクセスドアを持つ高い単体ボート構造を採用,横に設置されたエアコンと,電池と電源機器の層式設置のための垂直配置された内部ラック内部配置は,上部電源/制御スペースと下部電池設置スペースに分かれ,コンパクトで秩序のある外部展開を可能にします.
主要 な 特徴屋外エネルギー貯蔵庫用
• 統合された電源と電池の設置のための屋外単体ベイキャビネット構造
• 容易 な サービス と 前部 の アクセス の 保守 を 促進 する ため,前部 と 後部 の 完全 高さ の 開口 ドア

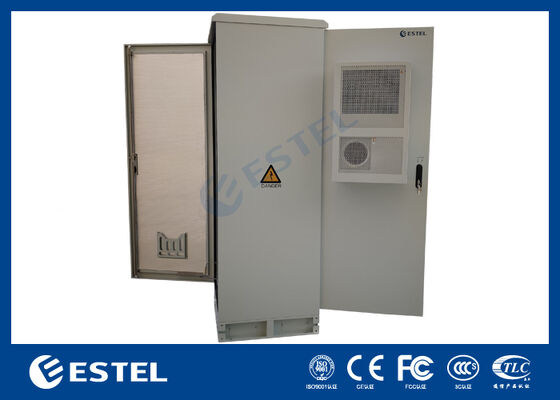

• 側側 に 装着 さ れ た 空気 調節 器 で 内部 の 温度 を 制御 する
• バッテリーモジュールと上部制御装置のための多層内部ラック配置
• 4 つの積み重なったバッテリー位置の可視的な下部バッテリー設置エリア

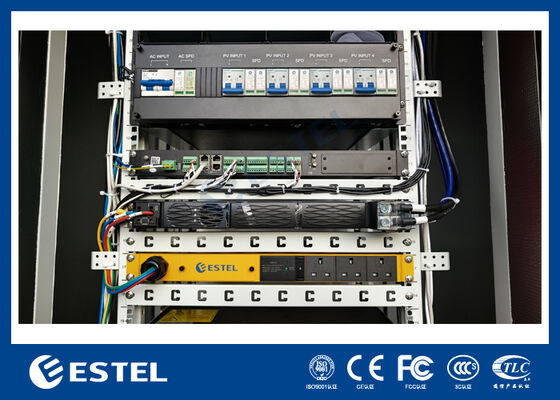

• 電源,直線器,配送,通信モジュールの上部部分
• 扉 の 内側 に は,環境 の 保護 を 改善 する ため の 熱 隔熱 敷き が あり ます
• 高いベース構造により床の設置と下部ケーブルの路線がサポートされます
• 外部 の 安全 な アクセス コントロール の ため に,ロック できる 外部 の ハンドル
電気通信のバックアップ電源,屋外エネルギー貯蔵,通信支援システムに適しています.
テクニカル仕様屋外エネルギー貯蔵庫用
|
ポイント |
仕様 |
|
製品タイプ |
屋外統合エネルギー貯蔵庫/電源キャビネット |
|
装置の種類 |
床に立つ屋外装置 |
|
内閣の構造 |
縦に1段の金属囲い |
|
アクセスドア |
1つの全身長玄関 |
|
ドアを開ける方法 |
横のヒンジで外向きに開ける前後ドア |
|
ロック方法 |
前部に設置されたロック可能なスイングハンドル |
|
冷却方法 |
横に装着されたキャビネットエアコン1台でアクティブ冷却 |
|
冷却装置の位置 |
外部にキャビネット側/前面パネルに設置 |
|
内部配置 |
上部機器+下部バッテリー |
|
ラック構造 |
多階層機器の設置のための内立式固定レール |
|
バッテリー設置レベル |
下部に4つの可視なバッテリー設置レベル/コンパートメント |
|
上部機器領域 |
制御装置,電源配送装置,通信装置の可視的な複数のラック位置 |
|
ドアの内部構造 |
隔熱面付の内部ドアパネル |
|
基礎構造 |
固定やケーブルの入口のための高揚した基底 |
|
ケーブル アクセススタイル |
下部入口/下部入口ケーブル路線構造が表示される |
|
キャビネット素材 |
粉末で覆われた金属板の囲み |
|
外部 の 色 |
淡い灰色 |
|
安全標識 |
機体上の高電圧/危険警告サイン |
|
サービス アクセス |
設備の設置,検査,交換のための前部アクセス |
|
配備シナリオ |
屋外通信施設,バックアップ電源システム,直流エネルギーの貯蔵,通信ノード,電源支援アプリケーション |
|
構成 |
プロジェクト要件に応じて内部機器の配置とバッテリー構成をカスタマイズすることができます |
運営ガイドライン屋外エネルギー貯蔵庫用
-
機内を平らな外壁の基礎やプラットフォームに設置し,ベースアンカー構造で固定する.
-
玄関や側側にあるエアコンの周りに十分な空隙を保ち,空気流と保守のアクセスを確保します.
-
設計された重量分布とケーブル路線計画に従って,ラックの下部にバッテリーモジュールを設置する.
-
上部電源・制御・通信機器を予約されたラック領域に設置し,使用前に安全固定を確認する.
-
入り出しのケーブルをキャビネットのベースを通し,安全な操作を支えるよう内部配線を整理します.
-
