統合冷却機能を備えた屋外通信用電源キャビネット、4個の48V 200Ahリチウムバッテリーモジュールおよび電源システム
プロダクト細部
冷却機能を備えた屋外通信用電源キャビネット
,48V 200Ahリチウムバッテリーモジュール
,統合された電気通信はパワー系統を
統合冷却付き屋外テレコム電源キャビネット 4 個の 48V 200Ah リチウム電池モジュールおよびフロントおよびリアアクセス電源システム
屋外テレコム電源キャビネットの製品説明

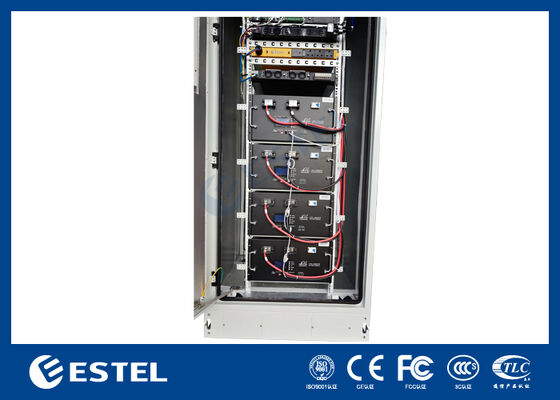

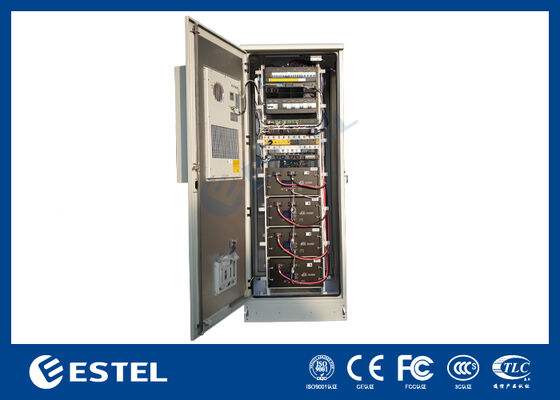

この屋外通信電源キャビネットは、1 つの筐体内に統合された配電、蓄電池、および環境制御を必要とする通信サイト、バックアップ電源システム、およびネットワーク インフラストラクチャ プロジェクト向けに設計されています。製品イメージに基づいて、キャビネットはフルハイトのフロントドア、ドアに取り付けられた冷却ユニット、および機器を階層的に設置するための内部ラックシステムを備えた床置き屋外構造を採用しています。このキャビネットには 4 つの前後アクセス リチウム バッテリ モジュールと上部配電セクションが装備されており、単一の屋外ハウジングに電源、バッテリ、および制御コンポーネントを集中設置できます。
屋外テレコム電源キャビネットの主な機能
• 統合された冷却と内部ラック構造を備えた屋外フロアスタンド型キャビネット
• バックアップエネルギー貯蔵用にフロントアクセスのリチウム電池モジュールを 4 つ装備
• 各バッテリーモジュールには 48V / 200Ah と明記されています。
• 目に見えるモジュールに基づいた設置済みバッテリーの総エネルギー: 38.4kWh
• 内部ラックレイアウトは、電源、バッテリー、分配ユニットの統合設置をサポートします。
• ドアに取り付けられた冷却ユニットにより、内部の動作温度を維持できます。
• 前面および背面からアクセスできる設計により、設置、サービス、バッテリー交換が簡素化されます。
• テレコム、通信、伝送、屋外バックアップ電源アプリケーションに最適
屋外電気通信電源キャビネットの技術仕様
|
アイテム |
仕様 |
|
製品タイプ |
屋外電気通信電源キャビネット |
|
設置タイプ |
床置き屋外設置 |
|
キャビネット構造 |
シングルベイ密閉型金属キャビネット |
|
ドアの構成 |
シングルフルハイトフロントドア |
|
冷却構成 |
前面ドアの内側に見えるドア取り付け型冷却ユニット 1 つ |
|
内部取付構造 |
複数レベルの機器設置用の統合垂直ラック システム |
|
バッテリーモジュールの数量 |
4 個のリチウム電池モジュールが見える |
|
バッテリーのブランドマーキング |
レオチ |
|
バッテリーモデルのマーキング |
LFELI-48200TB |
|
バッテリー公称電圧 (モジュールごと) |
48V |
|
バッテリー容量 (モジュールあたり) |
200Ah |
|
バッテリーエネルギー (モジュールあたり) |
9600Wh |
|
合計公称バッテリー電圧 |
48V系 |
|
総設置容量 |
800Ah（200Ah×4） |
|
総設置エネルギー |
38.4kWh (4×9600Wh) |
|
バッテリーの取り付け方法 |
ラックに取り付けられたバッテリドロワ/モジュールに前面および背面からアクセス可能 |
|
バッテリー端子接続 |
耐久性の高い DC ケーブルを使用した前面端子接続 |
|
バッテリーモジュールの監視 |
各バッテリーモジュールには前面ディスプレイ/インジケーターエリアが含まれています |
|
配電セクション |
上部ラックセクションには、DC 分配/ブレーカーおよび電源モジュールが含まれます |
|
AC出力インターフェース |
内部上部に英国タイプの AC ソケット コンセントが見える |
|
サービスアクセス |
機器の設置とメンテナンスのための前面アクセス |
|
ベース構造 |
床の固定とケーブル配線用の高くなった台座ベース |
|
キャビネットの仕上げ |
ライトグレーの屋外工業用仕上げ |
|
安全マーク |
キャビネット外装の高電圧/危険警告標識 |
|
応用 |
屋外通信サイト、バックアップ電源システム、通信ノード、伝送装置、統合電力インフラストラクチャ |
屋外テレコム電源キャビネットの動作ガイドライン
-
キャビネットを屋外の安定した基礎に設置し、下部ベース構造を通して固定します。
-
メンテナンスと通気のために、キャビネットのドアと冷却ユニットの周囲に十分な隙間を確保してください。
-
システムを起動する前に、すべてのバッテリ モジュールが適切に取り付けられていること、および DC ケーブルの接続がしっかりと締められていることを確認してください。
-
ラックのレイアウトと負荷割り当て計画に従って、上部の電源、配電、および制御機器を設置します。
-
内部機器を保護し、環境制御を維持するために、通常の操作中はキャビネットのドアを閉じてロックしてください。
-
