電気通信およびエネルギーアプリケーションのためのACまたはDC配送48V出力多層設計
プロダクト細部
モジュラーDC電源システム -48V
,AC/DC配電テレコム電源
,マルチレイヤー電源システム エネルギーアプリケーション
ACまたはDC配電を備えた統合モジュラーDC電源システム 48V出力多層設計、通信およびエネルギーアプリケーション向け
DC電源システムの製品説明
統合モジュラー DC 電源システムは、最新の通信ネットワークとエネルギー アプリケーションの進化する需要を満たすように設計された高度な電源ソリューションです。マルチレイヤー アーキテクチャを採用したこのシステムは、コンパクトでありながら高機能なシャーシに統合された AC 入力、DC 分配、整流器スロット、インテリジェントなモニタリングを提供します。
DC電源システムの主な特長

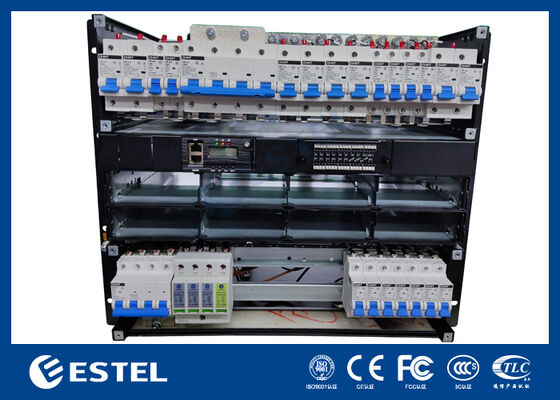

- 多層設計: AC 入力、DC 分配、整流器スロット、バッテリー保護を 1 つのシャーシに統合します。
- サージ保護付き AC 入力: 電源サージからシステムを保護する内蔵 AC SPD (サージ保護デバイス)。
- DC 配電: F1 ～ F14 ブレーカー チャネルを備えており、過負荷および短絡保護機能を備えた複数のデバイスへの電力配電が可能です。
- バッテリー保護: 過放電を防止し、バッテリー寿命を延ばすための LLVD (低電圧切断) および BLVD (バッテリー負荷電圧切断) 保護モジュールが含まれています。
- 整流器スロット: 拡張可能な容量を実現するモジュラー整流器スロット。通信アプリケーション向けの標準出力は -48V DC です。
- インテリジェントモニタリング: リアルタイムのリモートモニタリングと診断のための統合 RS485 通信。

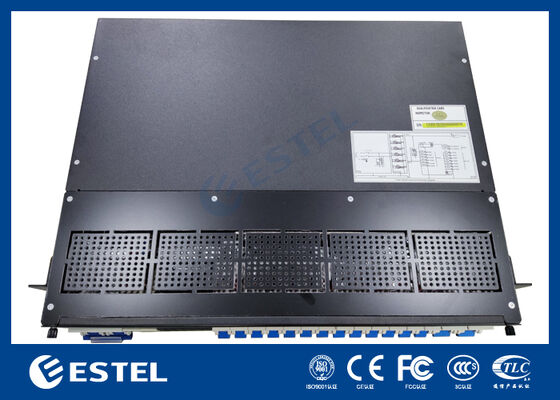

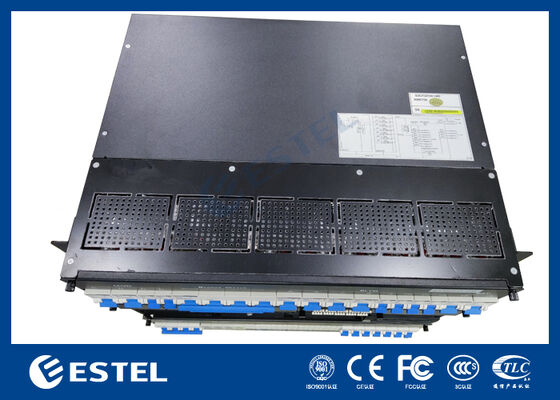

- フロントアクセス設計: わかりやすい配線とフロントアクセスのレイアウトにより、設置とメンテナンスが簡単です。
- 多用途用途: 通信基地局、屋外キャビネット、ハイブリッド エネルギー システムなどに適しています。
DC電源システムの技術仕様
|
アイテム |
仕様 |
|
製品タイプ |
統合モジュラー DC 電源システム |
|
AC入力 |
220 ～ 240V AC、単相、サージ保護付き (AC SPD) |
|
DC出力電圧 |
-48V DC (テレコム標準) |
|
定格出力電力 |
最大 12 kW、整流器構成に基づいて拡張可能 |
|
整流器スロット |
モジュラー整流器拡張用の 4 つのスロット |
|
フィーダー出力チャンネル |
複数のデバイスに電力を分配するための F1 ～ F14 |
|
バッテリー保護モジュール |
LLVD および BLVD によるバッテリーの過放電保護 |
|
通信インターフェース |
RS485によるリモート監視と診断 |
|
動作温度 |
-20℃～+50℃ |
|
保管温度 |
-40℃～+70℃ |
|
湿度 |
5% ～ 95% 結露なし |
|
重さ |
7kg |
|
サージ保護 |
サージ保護用の内蔵AC SPD |
|
監視 |
LCD ディスプレイと RS485 通信を備えた統合型インテリジェント コントローラー |
直流電源システムの運用ガイドライン
-
インストール:
付属の側面取り付けブラケットを使用して、統合モジュラー DC 電源システムを 19 インチ ラックに取り付けます。換気とケーブル配線のために、ユニットの周囲に適切なスペースを確保してください。
-
ケーブル接続:
入力端子を介して AC 入力 (AC220 ～ 240V) をシステムに接続します。 -48V DC 出力の極性が正しく、通信またはネットワーク機器にしっかりと接続されていることを確認してください。
-
整流器モジュール:
このシステムは最大 4 つのモジュラー整流器をサポートします。電力要件に基づいて整流器を設置し、構成します。各整流器モジュールはシステムの総出力電力を増加させ、標準的な構成では最大 12 kW を提供します。
-
バッテリーの保護と監視:
バッテリバックアップシステムをLLVD端子とBLVD端子に接続します。これらのモジュールは、バッテリの過放電を防止し、特に遠隔通信基地局で重要となるエネルギー システムの寿命を保証します。
-
リモート監視と診断:
RS485 通信インターフェイスを使用して、システムを集中監視プラットフォームに接続します。統合コントローラの LCD ディスプレイにはローカル ステータスと診断が表示され、オペレータは電圧、電流、出力、アラーム状態をリアルタイムで監視できます。
-
