19"を取付けるためのエアコンのタイプ屋外力キャビネットちり止め装置および電池、防水

1.Quick細部

2. 技術的な変数

3. 適用

ET7575175-UPの屋外の電源のキャビネットは4Gシステム、コミュニケーション/ネットワークの統合サービス、アクセス/伝達切換えのような無線コミュニケーション基地局で主に、場所、緊急コミュニケーション/伝達、等使用される。

4. 特徴

• キャビネットは屋外の環境で使用されるrainproofである、およびちり止め、sunproof。
• キャビネットの冷却:エアコン。MTBF≥50000h.（他の選択:熱交換器およびファン）。
• -48VDCの照明LEDランプを含んで。
• キャビネットは電源異常警報、ドアの開いた警報、温度および湿気警報を送ることができる力および環境の監視ユニットを、煙探知器、水警報等含んでいる。
• 固定し、基づいているケーブル アクセスを促進するキャビネットのレイアウトは適度である。キャビネットの底で、送電線、信号ケーブルおよび光ケーブルのため別にケーブルの入口である。
• キャビネットで使用されるすべてのケーブル、シーリングおよび熱絶縁材は炎-抑制材料からなされる。
• キャビネットは19"を標準的な設置棚および電池の棚含んでいる。
• 表面処理:、油を取り除き、さびないリン酸で処理するか、（または電流を通すこと）、塗られる粉derusting。
• キャビネットの負荷軸受け:≥600kg
• 炎遅延:GB5169.7テストにA従いなさい
• 絶縁抵抗:装置およびキャビネットの身体部分を基づかせていること間の絶縁抵抗は2×104M/500V （DC）より低くない。
• 抵抗電圧:抵抗電圧間で基づいている装置およびキャビネット身体部分あるない低いより3000V （DCの）/1min。
• 機械強さ:各表面は直立した圧力>980Nに耐えることができる;ドアが開いていた後、外端は直立した圧力>200Nに耐えることができる。

5.部品の取付け

5.1 LEDランプ、LEDランプはキャビネットの上でセンサー、煙センサー、ドア センサーおよび温度及び湿気センサー取付けられている。

5.2水センサーはキャビネットの底で取付けられている。

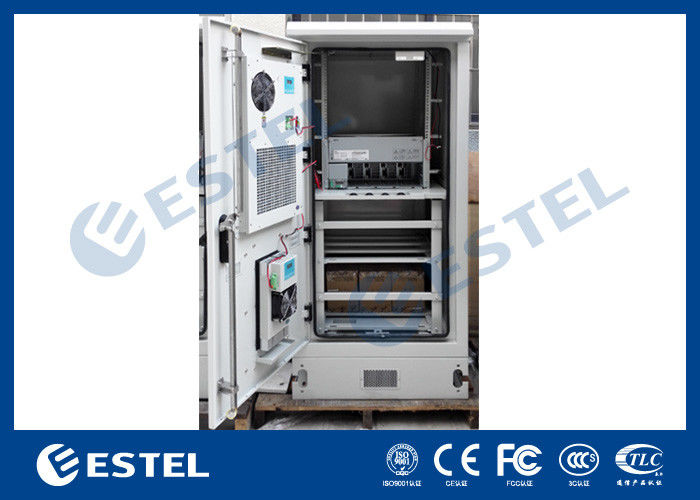

5.3 PDU、環境の監視ユニットおよび整流器システムは19"で棚取付けられている。

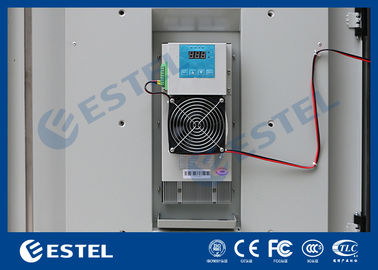

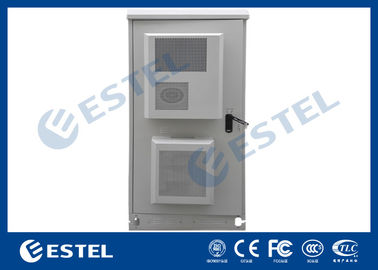

5.4キャビネットは正面玄関に取付けられている全く2台のエアコンを含んでいる。

6.ケーブルの入口

き線ケーブルおよび他の外的なケーブルは完全に最下のワイヤーで縛る方法を使用する。

7.保護を基づかせていること

• キャビネットはanti-corrosionコーティングが付いている銅棒を基づかせていることを含んでいる。関係ターミナルをワイヤーで縛るための十分なねじがある。
• キャビネットの金属部分は棒を基づかせていることと相互に連結され、接続されるべきである。何れかの2ポイント間の関係の抵抗は0.1Ωより低い。
• キャビネットの中の他の装置の保護接地は基づいている棒に接続されるべきである。

8.盗難証拠の設計

8.1ドア ロックの盗難証拠の設計

• 盗難証拠ロックの損傷の抵抗は南京錠を支えるGA/T 73-1994の「機械盗難防止ロック」のクラスBの条件を満たす。

• 3ポイント ロック

8.2関係および留め具

• 構造および持参人の関係として反緩い通された関係を使用しなさい。固定キャビネットの使用熱いすくいのためのアンカー・ボルトはボルトに電流を通した。
• ドア ヒンジは内部の蝶番モードを使用する。

8.3出現および表面処理

キャビネットの表面のコーティングは白い灰色色（PANTONE 428C）の屋外の特別な粉のコーティング、である。コーティングはGB/T 3181-2008の条件に従う。
