監視ユニットと温度コントローラとインテリジェントアウトドア統合テレコムキャビネット
プロダクト細部
屋外統合電信キャビネット
,インテリジェント・インテグレテッド・テレコム・キャビネット
,監視ユニットを持つ統合テレコムキャビネット
監視装置と温度コントローラと統合されたインテリジェントアウトドア
1.屋外統合電信キャビネット 紹介
テクニカルパラメータ
| ポイント | タイプ | 技術パラメータ |
| 構造 | サイズ | 外部寸法:W×D×H 900×900×2100mm |
| レイアウト | 1つのコンパートメント | |
| 装置の設置方法 | 19 スタック | |
| ドア | 1つの前ドアと1つの後ドアで,外壁キャビネットのための3点ロック (サポートハンドロック) | |
| 材料 | 鉄鋼,二重壁と隔熱 | |
| 侵入防止 | IP55 | |
| 温度制御 | 冷却 | エアコンと扇風機 |
| 照明 | LEDランプ | 220VAC 50Hz LEDランプ |
| 温度 | 温度 | 作業温度: -40°C ~ +55°C |
| 保存温度: -40°C ~ + 70°C | ||
| 輸送温度: -40°C ~ +70°C | ||
| 湿度 | 相対 の 湿度 | 5% ~ 95% |
| 圧力 | 空気圧 | 62kpa~101kpa (高度0m~5000mに似ている) |
| 放射線強度 | 太陽 放射線 の 濃度 | 1120 × ((1±5%) W/m2 |
屋外キャビネット用品リスト
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1 | 屋外電信キャビネット | 1 | PC |
(1) 外部寸法:W×D×H 900×900×2100mm (2) 1 つのコンパートメント (3) 1つの前ドアと1つの後ドアで,外壁キャビネットのための3点防盗ロック (サポート・ハンロック). |
| 2 | エアコン | 1 | PC |
冷却容量 1500W 電源:AC220V,50Hz 玄関に設置されている |
| 3 | 扇風機 | 2 | PC | 後ろのドアに設置 |
| 4 | ドアセンサー | 1 | SET | |
| 5 | LEDランプ | 1 | PC | 220VAC 50Hz |
| 6 | LEDランプスイッチ | 1 | PC | LEDランプのオン/オフ制御用 |
| 7 | 環境モニタリングシステム | 1 | PC | 1U AC220V SNMP通信をサポート |
| 8 | ケーブルトレイ | 1 | PC | バッテリーを設置する |
| 9 | パッケージ | 1 | PC | パレット付きの木製ケース |
2. 知的屋外導入
インテリジェント・アウトドア・インテグレテッド・キャビネット・シリーズは,主に新しい世代の3G/4Gシステム,通信/ネットワーク統合サービス,アクセス/トランスミッション スイッチステーション緊急通信/送信など
3構造
インテリジェント・アウトドア・キャビネットシリーズは 20mm の厚さの泡スン sandwich パネルとEPSの防火材料を内部に採用し,外部ボックスで構成されています.内部金属板の部品とアクセサリー箱は構造がコンパクトで 設置が簡単で 密封性能が優れ 保護グレードはIP55です
キャビネットは,機能に応じて機器キャビネット,電源キャビネット,バッテリーキャビネットに分かれています.
ベースステーションのための統合された屋外キャビネットは,シングルビンキャビネットとダブルビンキャビネットを採用します.シングルビンキャビネットの寸法は: 外部寸法W x D x H: 900mmx900mmx2100mm
設備キャビネット:主にAC電源配送ユニット,ダイナミックループモニタリングユニット,補助直通扇風機,LED照明で統合されています.
ドアとロック:主にAC電源配送ユニット,ダイナミックループモニタリングユニット,補助直通扇とLED照明と統合されています.キャビネットドアは組み込み構造を採用します.扉の間の隙間が狭いドアの開口角は>110°であり,キャビネットドアは制限構造を含んでいます. ドアの制限装置は,ドアが"開いている"状態にあるとき制限機能を持っています.ドアロックは,引く棒とロックプレートの3点構造を採用構造が固く 盗難防止力も強い
全体の設定:

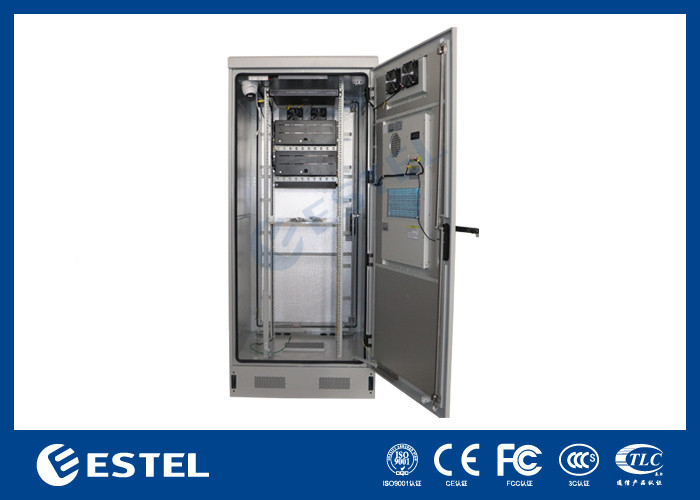

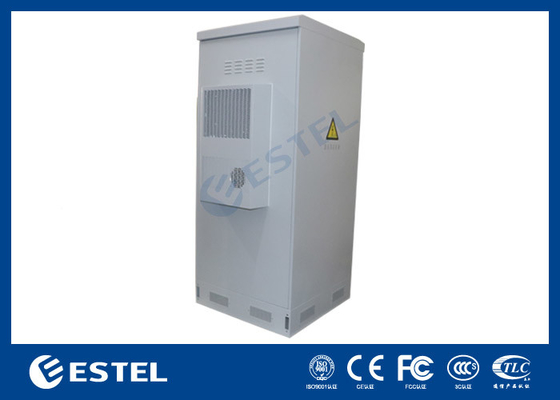

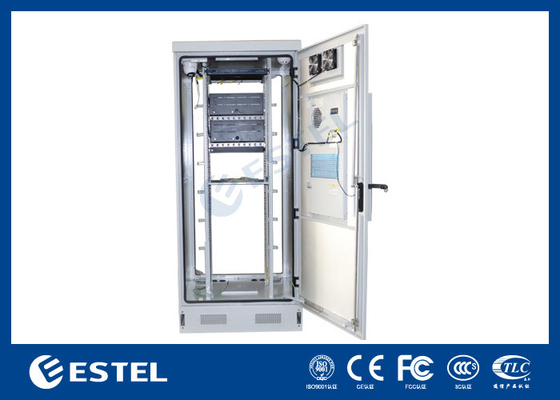

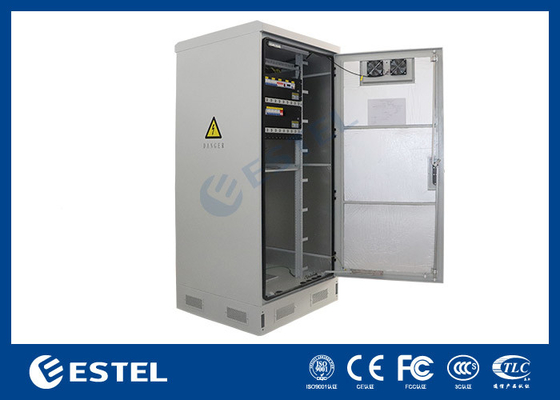

写真:
4構造的技術指標
(1) キャビネットは,標準的な19インチラック,21インチラックとバッテリーラックでインストールできます. 19インチラックの内部寸法と構造,例えば間隔と穴間隔は,要求事項を満たす
(2) キャビネットは,構造とベアリングの接続として,松散防止装置を備えたスレッド付き接続を使用します.キャビネットボディを固定するためのアンカーボルトは,熱浸し電熱ボルトです.リベットやリベットナッツは,順番に並べられる.首が曲がったり,頭が割れたり,首がゆるくなったりしない.ニット表面は凸や変形,損傷がない.
2.2 ドアとドアの限界
A キャビネットドアは垂直のヒンジドアの構造を使用します.
B 扉の制限装置は,ドアが"開いている"状態にあるときの制限機能を有する.
C ドア制限装置はドアを開けるときに自動的に制限機能を起動し,ドアを閉めるときに手動で制限機能をキャンセルします.
D 扉が完全に開いているとき,最大開口角は110以上である.
E 扉とドア制限装置は,1000回繰り返し開/閉された後に過度の磨きなしで良好な状態にある.
F ドアの制限装置は,制限状態下で22m/sの風によって発生するドアを開閉する静的負荷に耐えることができ,機械的損傷や機能障害はありません.
5換気窓とフィルタースクリーンの設計
11mmの厚さと16の仕様でステンレス鋼の網が換気窓の空気出口に溶接されます.昆虫や不協調な動物を 侵入させないようにする換気窓の空気入口内には腐食に耐える防塵網の部品があります.防塵のメッシュコンポーネントは,厚さ10mmのフィルターで,仕様は30ppi. フィルターメッシュは,折りたたまれたサポートメッシュとともに折りたたまれ,フィルターはアルミプレートフレームに固定されています. 防塵ネットの組立物は,簡単に保守するためのモジュール式設計を採用しています.
2扇風機の空気出口はドアパネルの組成に設計されています.扇風機の空気出口とキャビネットは垂直角35度のラバーとして設計されています.雨水 は 窓 を 沿って 下 に 流れ て いる同時に,雨水が構造に流れ込まないようにするために,空気出口に二次構造があります.
6ワイヤリング設計と接地保護
配線設計
(1) 給水器と他の外線は底部に回線しなければならない.
(2) 複数の標準化キャビネット間の内部配線は,キャビネットの外側のベース配線モードを採用します.
(3) 交流線,直流線,信号線,接地線は別々に路由され,結合しなければならない.
(4) キャビネットの底は,ワイヤを通過する穴とワイヤを通過するゴムリングで設計されています.キャビネットの柱は,ワイヤの通過穴と開口は,burrなしで磨きされた設計されています.
防護装置
- キャビネットは,防腐塗装の銅棒ででき,切断面が50mm2の接地棒で装備されています.適切なサイズと対応する螺栓の10の接続螺栓の穴が予約されています;
- キャビネットの金属部品は相互接続され,接地棒に接続される.任意の2つの点間の接続抵抗は0.1 Ω未満である.
- キャビネット内の他の機器の保護地面は,接地棒に接続されている.
- キャビネット内のすべての接地線は,国家標準の黄色緑色のケーブル,および4mm2の断面面積の銅コアワイヤを採用
- 接地点には明確な接地マークがある.
- キャビネットとキャビネット内の機器の接地安全を確保するために,キャビネットは外側の接地システムに接続されなければならない.そしてQB-W-011-2007 ベースステーションの雷保護と接地に関する技術仕様の関連規定を満たす..
盗難防止設計
ドアロック 盗難防止設計
盗難防止錠の破壊耐性は,GA/T 73-1994のB級要件を満たす.
盗難防止の鍵とドアフレームは,3点構造の盗難防止を使用します
接続の固定
- 構造と負荷を負担する接続として,反緩解装置のスレッド接続が使用されます.キャビネットボディを固定するためのアンカーボルトは,熱浸し電熱ボルトです.接続はしっかりしていて,欠けている接続や仮想接続はありません.;
- ニットまたはニットナッツは順番に並べられ,頭が曲げ,頭が割れ,頭がゆるくなってはならない.ニット表面は凸,変形,損傷がない.
- ドアのヒンジは内部ヒンジモードです
塗料の色
キャビネット表面コーティングの色は白灰色 (RAL7035) です.市営建築が特別な要求がある場合は,市営建築が要求する色も使用できます.コーティングはGB/T 3181-2008の要件を満たしている..
7主要な特徴
- 箱は,塵防止,日焼け防止,雨保護などの特徴を持ち,屋外環境に完全に適応しています.
- 設備キャビネットは,温度消耗のためにエアコンを採用している (熱交換器も熱消耗装置として選択できる),MTBF ≥ 50000h.
- キャビネットには照明装置が装備されている.
- キャビネットのレイアウトは合理的で,ケーブル導入,固定とアースは,操作と保守のために便利です.シグナルラインと光ケーブルには独立した入口孔がある互いに干渉しない.
- キャビネットで使用されるケーブルは,炎阻害材料で作られています.
8主な技術性能指標
- 8.1 動作条件:環境温度は-40 °C~+70 °C環境湿度: ≤95% (+40 °C)大気圧:70KPa~106KPa
- 8.2 材料:ガルバンプレート+サンドイッチプレート
- 8.3 表面処理:脱脂,腐蝕除去,腐蝕防止およびリン酸化 (または加熱),プラスチック噴霧.
- 8.4 キャビネットベアリング ≥ 600 kg
- 8.5 キャビネットの保護グレード:IP55
- 8.6 阻燃性: GB5169.7 試験Aの要件を満たす.
- 8.7 隔熱抵抗: 接地装置と箱金属工事の隔熱抵抗は, 2X104 M Ω/500V (DC) 未満でない.
- 8.8 抵抗電圧: 接地装置と箱金属工事の間の抵抗電圧は,3000V (DC) / 1min未満でなければならない.
- 8.9 機械的強度:各表面は垂直圧> 980N,最外端はドアを開けた後に垂直圧> 200Nに対応する.
9下部設置図
-
