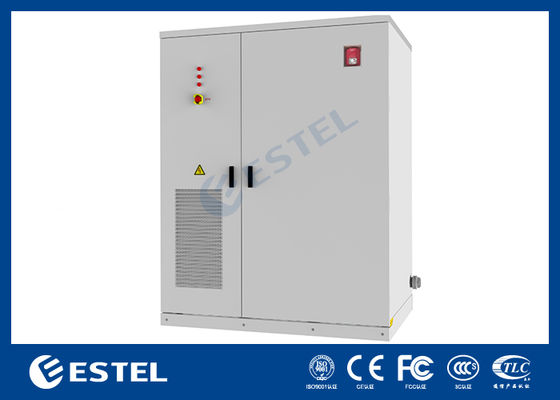

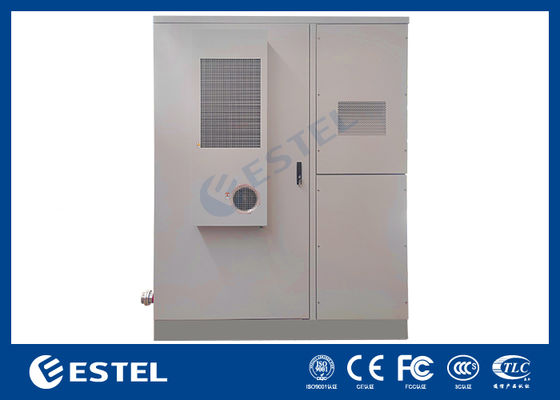

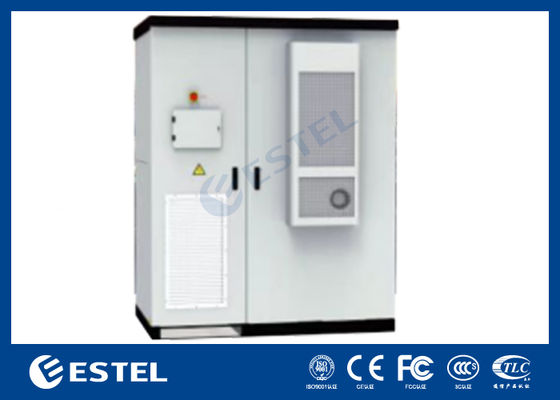

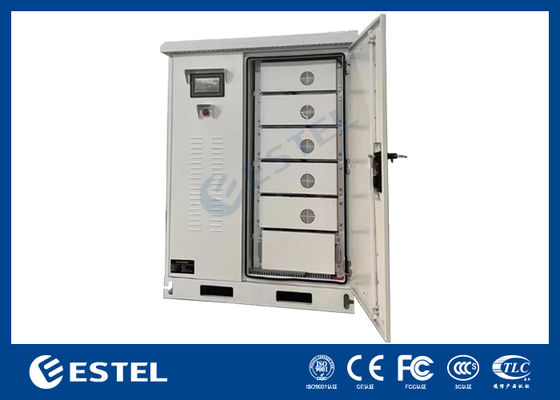

グリッド電力主電源の節約とソーラーパネルPV（太陽光発電）エネルギーのための屋外100kW/215kWh統合型エネルギー貯蔵システム

グリッド電力主電源節約およびソーラーパネルPV太陽光発電用の屋外100kW/215kWh統合エネルギー貯蔵システム

1. システム紹介

100kW/215kWh空冷統合エネルギー貯蔵システムは、280Ahリン酸鉄リチウム電池で構成されるエネルギー貯蔵システムです。グリッド電力に幅広い用途があり、ピークカットとバレーフィリング、電力需要管理、非常用電源などを実現します。

2. 利点

1) 統合設計とシングルクラスター管理を採用することにより、バッテリー間の循環問題とバレル効果が解決され、システムの安全性と製品のライフサイクル全体での放電容量が大幅に向上します。

2) 高度な統合により、設計が簡素化され、システムコストがさらに削減されます。

3) 多様な防火システムを実現できます。標準構成には、複合ガス検知器と温度制御エアゾールが含まれます。

4) 自社開発の制御および運用システム：運用要件に基づいて独自に開発された一連のソフトウェアシステム。

3. システム構造

4. システム機器リスト

5. 技術パラメータ

1) 一般

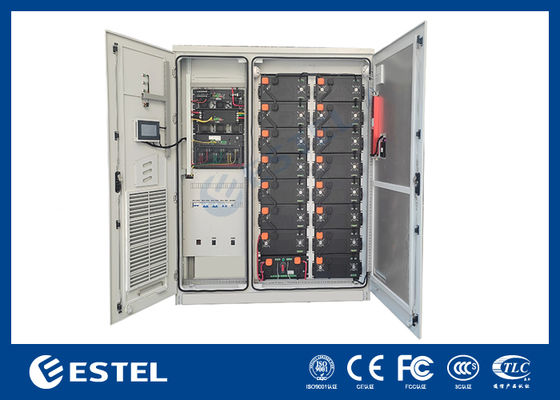

これは標準化されたエネルギー貯蔵システムで、キャビネットあたり215kWhの定格容量があります。バッテリーボックス、高電圧ボックス、エネルギー貯蔵インバーター、STS、温度制御システム、防火システム、配電ユニット、BMS（バッテリー管理システム）、エネルギー管理システムEMSが含まれており、APP機能をサポートしています。

この製品は屋外設置に適しており、高い環境適応性、柔軟な設置、複数のキャビネットをサポートし、拡張に便利です。主に産業および商業側でのピークカットとバレーフィリングに使用され、グリッド圧力を軽減し、電気代を節約します。

この製品は系統連系モードで動作します。PCSは三相三相システムを採用しています。キャビネットにAC220V補助電源を供給するために、グリッド側からN相をキャビネットのN列に接続する必要があります。電気系統図は次のとおりです。

2) 電気系統図

3) バッテリーパックボックス

RYZ100215AFシリーズ製品は3.2V/280Ah LFPセルを採用しており、各バッテリーパックボックスには16個のセルが含まれており、1P16Sのモードでグループ化されています。

4) バッテリーセル

このシステムには、高エネルギー密度、長寿命サイクル、低コスト、安全性、無公害を特徴とする新品のLFPリチウム電池（3.2V/280Ah）が搭載されています。エネルギー貯蔵システムに広く適用されています。

No.

バッテリークラスターは、特定の電気的方法で接続された複数のバッテリーパックで構成されるユニットであり、バッテリーラック、エネルギー貯蔵バッテリー、電力およびサンプリング回路、電気インターフェースおよびその他のコンポーネントが含まれます。単一のキャビネットは、15個の1P16Sバッテリーパックと100kWエネルギー貯蔵インバーターで構成され、充電および放電機能を備えたリン酸鉄リチウム空冷エネルギー貯蔵統合キャビネットを形成します。キャビネットの公称容量は215kWhです。

No.

電力変換システム（PCS）は、エネルギー貯蔵バッテリーシステムの充電および放電プロセスを制御し、AC/DC変換を実行し、グリッド電力がない場合にAC負荷に直接電力を供給します。PCSは、DC/AC双方向コンバーター、制御ユニットなどで構成されています。PCSコントローラーは、通信を介してバックグラウンド制御命令を受信し、電力命令の符号とサイズに応じてコンバーターを制御してバッテリーを充電または放電し、それによって電力グリッドの有効電力と無効電力を調整します。PCSコントローラーは、RS-485インターフェースを介してBMSと通信して、バッテリーパックのステータス情報を取得し、バッテリーの保護充電および放電を実現し、安全なバッテリー動作を保証できます。

7) バッテリー管理システム（BMS）

BMSは2層アーキテクチャを採用しています。各バッテリー管理システムは、バッテリー管理ユニット（BMU）とバッテリー制御ユニット（BCU）で構成されています。BMSシステムは、アナログ信号の高精度検出と報告、障害アラーム、アップロードと保存、バッテリー保護、パラメータ設定、パッシブバランシング、バッテリーパックSOCキャリブレーション、操作アカウント権限とパスワード管理、および他のデバイスとの情報交換などの機能を備えています。

8) バッテリー管理ユニット（BMU）

スレーブ制御ユニットBMUは、各単一バッテリーの電圧と温度を正確に収集することにより、バッテリーステータスのリアルタイム監視を実現します。このモジュールは、信頼性の高いデータ通信機能を備えており、システム動作中にバッテリー管理システムマスター制御ユニットまたはその他の必要な機器と通信できます。

9) バッテリー制御ユニット（BCU）

メイン制御ユニットBCUは、バッテリー管理システムの制御の中核です。スレーブ制御ユニットと通信することにより、バッテリーセルの電圧と温度を検出し、バッテリーパックの総電圧、充電および放電電流、対地絶縁抵抗などの外部特性パラメータを検出します。適切なアルゴリズムに従って、リチウム電池の内部状態（容量、SOC、SOHなど）を推定および監視します。これを基に、リチウム電池パックの充電および放電管理、熱管理、絶縁検出、単一セルバランシング管理、および障害アラームを実現します。通信バスを介してPCS、EMS、ヒューマンマシンインターフェースおよびその他のデバイスとデータを交換し、デイジーチェーンを介してBMUと通信できます。

N
